con quay hồi chuyển sợi quang
Created with Pixso.

Cảm biến tốc độ góc phân cực thấp bằng sợi quang hiệu suất cao

Cảm biến tốc độ góc phân cực thấp bằng sợi quang hiệu suất cao

Tên thương hiệu: Firepower
Số mẫu: F70
MOQ: 1
Điều khoản thanh toán: L / C, T / T
Thông tin chi tiết
Tên cảm biến:
con quay hồi chuyển thiên vị thấp
Quyền lực:
6W
Nguồn cấp:
-5, + 5v
Hệ số tỷ lệ Phi tuyến tính:
≤50ppm
Dải đo:
± 500 ° / s
Rung động:
20 ~ 2000Hz
Làm nổi bật:

Con quay hồi chuyển sợi quang hiệu suất cao

,

Con quay hồi chuyển sợi quang Độ phân biệt thấp

,

Cảm biến tốc độ góc phân biệt thấp

Mô tả sản phẩm

Con quay hồi chuyển quang sợi quang hiệu suất cao Giá con quay hồi chuyển quang thiên vị thấp



F70 là con quay hồi chuyển sợi quang trục đơn trục quay kỹ thuật số giao thoa kế.Nó là sự thay thế hoàn hảo cho con quay hồi chuyển cơ học truyền thống, có băng thông cao, thời gian kích hoạt ngắn, khả năng chống sốc, chống rung và chi phí hợp lý.

F70 FOG sử dụng bộ xử lý tín hiệu kỹ thuật số nhúng.Bộ lọc thích ứng tích hợp làm giảm độ ổn định thiên vị và bước đi ngẫu nhiên theo góc từ 50% -70%, công nghệ không chỉ làm giảm tác động của nhiệt độ mà còn cải thiện đáng kể độ ổn định thiên vị, bước đi ngẫu nhiên theo góc, hệ số tỷ lệ tuyến tính và mạnh mẽ.Độ ổn định thiên vị đặc biệt, bước đi ngẫu nhiên theo góc và khả năng chống va đập khiến nó trở nên lý tưởng cho các ứng dụng quân sự và công nghiệp khác nhau.

F70 là cảm biến tốc độ góc được tích hợp ánh sáng, cơ chế và độ lệch tâm.nó dựa trên hiệu ứng Sagnac và công nghệ kiểm tra điều khiển vòng kín.nó kiểm tra, xử lý và phản hồi bởi sự lệch pha được tạo ra bởi hai ánh sáng truyền đối diện, nhận ra toàn bộ quá trình vòng lặp gần.
mặt hàng chủ yếu được cấu tạo bởi đơn vị đường dẫn quang, đơn vị mạch và đơn vị cấu trúc.nó có cấu trúc đơn giản hơn, không có bộ phận chuyển động, không có bộ phận mài mòn, khởi động nhanh hơn, khối lượng nhỏ hơn và nhẹ hơn so với con quay hồi chuyển cơ điện.Nó có thể được sử dụng rộng rãi trong hệ thống dẫn đường và điều khiển tên lửa, định vị và ngắm bắn của xe tăng và phương tiện chiến đấu, hệ thống theo dõi quang điện tử của tàu

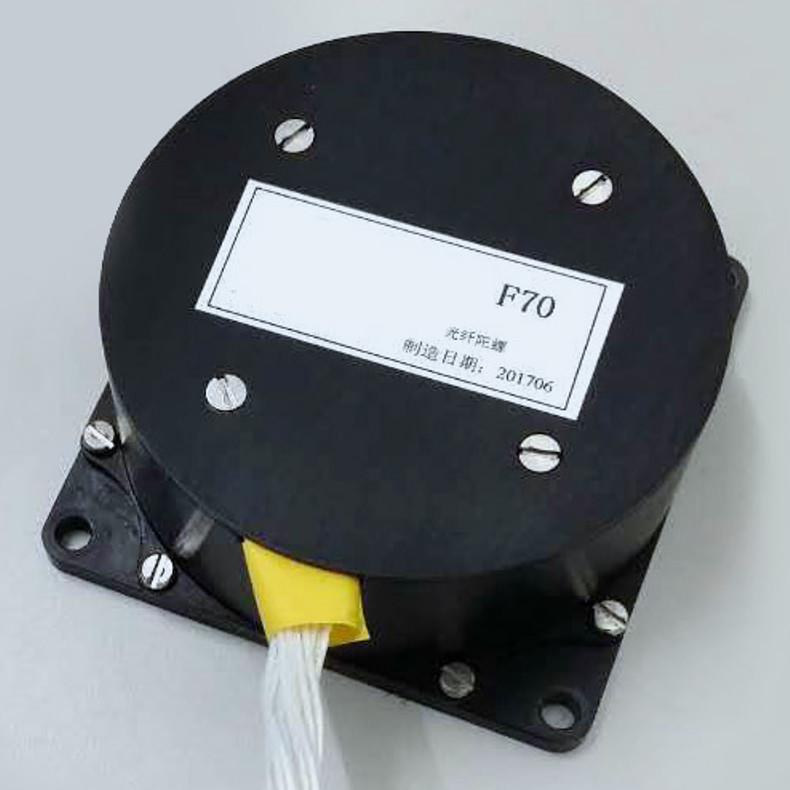

Cảm biến tốc độ góc phân cực thấp bằng sợi quang hiệu suất cao 0



Đặc trưng

● Thiết kế hoàn toàn bằng sợi quang - tuổi thọ kéo dài, kích thước gói nhỏ, độ ổn định cao và khả năng chống nhiễu tốt hơn.

● Tích hợp bộ phân cực sợi quang - tổn thất chèn tối thiểu và tỷ lệ dập tắt cao, cung cấp khả năng chống lại nhiệt độ và sốc cơ học, cũng như rung động mạnh hơn.

● Gói nhỏ gọn đáng tin cậy - hoạt động mạnh mẽ cho mọi loại môi trường, lý tưởng cho nhiều ứng dụng trong cả lĩnh vực dân sự và quân sự.

● Công nghệ QuichLaunch - thời gian kích hoạt kỷ nguyên mà không cần hiệu chuẩn bên ngoài.

● Bước sóng tối ưu - cải thiện độ nhạy lên 50% với cùng cấu trúc, kích thước và chi phí.

● Cách ly và nén tiếng ồn -giảm đáng kể bước đi ngẫu nhiên theo góc.

● Công nghệ SelfTrack - cải thiện phạm vi động của con quay hồi chuyển



Các ứng dụng

● UAV / AUV / Trực thăng ● Vũ khí hạt nhân chiến thuật ● Hàng không và du hành vũ trụ

● Hệ thống định vị tích hợp ● ổn định nền tảng quán tính ● Điều hướng xe

Không. Tham số F70-400 Đơn vị Nhận xét
1 Tỷ lệ góc tối đa ± 500 ° / s
2 Yếu tố quy mô

45000 ×

(1 ± 10%)

SP / ° / s
3 Hệ số tỷ lệ phi tuyến tính trong nhiệt độ phòng ≤50 ppm
@ 25 ℃
4 Hệ số quy mô lặp lại ở nhiệt độ phòng ≤50 ppm @ 25 ℃
5

Hệ số quy mô lặp lại đầy đủ

nhiệt độ



≤150 ppm -40 ℃ ~ + 70 ℃
6 Độ ổn định thiên vị trong nhiệt độ phòng ≤0,15

10 giây

1σ, ° / h

@ 25 ℃
7 Độ lặp lại thiên vị ở nhiệt độ phòng ≤0,15 1σ, ° / h Thiên kiến
số 8 Độ lặp lại thiên vị ở nhiệt độ tull ≤0,35 1σ, ° / h -40 ℃ ~ + 70 ℃
9 Thời gian kích hoạt 0 min
10 Giá trị sai lệch trong quá trình rung / trước khi rung / sau khi rung ≤0,5 ° / h
11 Giá trị sai lệch trước / sau khi rung) ≤0,5 ° / h
12 Độ nhạy từ tính ≤0,3 ° / h / Gs Không bắt buộc
13 Rung động

20Hz ~ 2000Hz



Hz / 10 phút
X Y Z

Rung động

quang phổ


14 Va chạm 15g (3 lần) Sóng hình sin nửa / 11ms
± X ± Y ± Z





Yêu cầu về môi trường



Nguồn cấp + 5V -5V
Sự dao động của điện áp 4,75V ~ 5,25V -4,75V ~ -5,25V
Điện áp gợn sóng định mức 20mV 20mV
Sự tiêu thụ năng lượng 1,5A 0,6A



Kích thước

Cảm biến tốc độ góc phân cực thấp bằng sợi quang hiệu suất cao 1
