Số mẫu: | F98A |
MOQ: | 1 |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 50 / tháng |
F98 1 trục FOG cảm biến con quay hồi chuyển sợi đơn trục thấp b ...
Máy đo tốc độ góc cảm biến con quay hồi chuyển RS422 quán tính công suất thấp để điều hướng

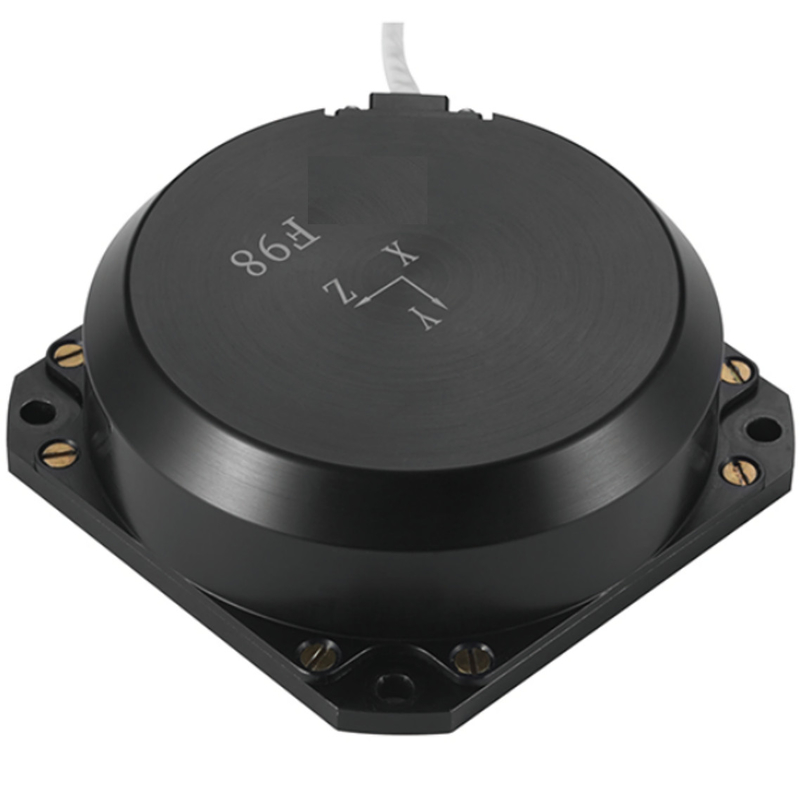

Con quay hồi chuyển sợi quang một trục F98 là thiết bị cảm biến quán tính tỷ lệ góc có độ chính xác cao hoàn toàn ở trạng thái rắn tích hợp ánh sáng, máy móc và điện.Sản phẩm có các đặc điểm của độ chính xác cao và độ tin cậy cao.
Sản phẩm có độ ổn định không thiên vị nhỏ hơn hoặc bằng 0,03 ° / h (10 giây trơn tru), băng thông tần số đáp ứng, nguồn điện DC ± 5V, công suất nhỏ hơn 5W và sử dụng chế độ giao tiếp kỹ thuật số RS422, thuận tiện cho người dùng sử dụng, và là một thiết bị quán tính lý tưởng để thay thế con quay hồi chuyển cơ học truyền thống.
Lĩnh vực ứng dụng: ứng dụng trong hệ thống dẫn đường quán tính độ chính xác cao, hệ thống định vị và định hướng, hệ thống đo lường thái độ, hệ thống ổn định servo, v.v.
Đặc trưng
● Thiết kế hoàn toàn bằng sợi quang - tuổi thọ kéo dài, kích thước gói nhỏ, độ ổn định cao và khả năng chống nhiễu tốt hơn.
● Tích hợp bộ phân cực sợi quang - tổn thất chèn tối thiểu và tỷ lệ dập tắt cao, cung cấp khả năng chống lại nhiệt độ và sốc cơ học, cũng như rung động mạnh hơn.
● Gói nhỏ gọn đáng tin cậy - hoạt động mạnh mẽ cho mọi loại môi trường, lý tưởng cho nhiều ứng dụng trong cả lĩnh vực dân sự và quân sự.
● Công nghệ QuichLaunch - thời gian kích hoạt kỷ nguyên mà không cần hiệu chuẩn bên ngoài.
● Bước sóng tối ưu - cải thiện độ nhạy lên 50% với cùng cấu trúc, kích thước và chi phí.
● Cách ly và nén tiếng ồn -giảm đáng kể bước đi ngẫu nhiên theo góc.
● Công nghệ SelfTrack - cải thiện phạm vi động của con quay hồi chuyển
Đặc điểm hiệu suất
Dự án | đơn vị | F98A | F98B | F98C | F98D |
Dải đo | º / s | -500 ~ + 500 | -500 ~ + 500 | -500 ~ + 500 | -500 ~ + 500 |
Độ ổn định không bù đắp | º / h | ≤ 0,008 | ≤ 0,02 | ≤ 0,05 | ≤ 0,08 |
Độ lặp lại không thiên vị | º / h | ≤0,008 | ≤ 0,02 | ≤0.05 | ≤0.08 |
Hệ số đi bộ ngẫu nhiên | º / √h | ≤0,0008 | ≤0,002 | ≤0,005 | ≤0,008 |
Yếu tố tỷ lệ | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
Yếu tố quy mô | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
Yếu tố quy mô | ppm | ≤ 20 | ≤ 30 | ≤ 40 | ≤ 50 |
Thời gian bắt đầu | S | ≤1 | |||
băng thông | Hz | > 200 | |||
Nguồn cấp | V | -5, + 5 | |||
sức mạnh | W | ≤6 | |||
Nhiệt độ hoạt động | ℃ | -40 ~ + 65 | |||
Nhiệt độ bảo quản | ℃ | -45 ~ + 85 | |||
rung động | Hz, g2 / Hz | 20 ~ 2000,0,06 | |||
Sốc | g, mili giây | 30,11 | |||
Tốc độ làm mới dữ liệu | Hz | 200 ~ 500 | |||
Tốc độ truyền | bps | 115200 ~ 921600 | |||
đầu ra | / | Truyền phát (mặc định) / được kích hoạt (tùy chỉnh) | |||
Mức giao diện | / | RS-422 | |||
Kết nối | / | J30J-15TJL | |||
kích thước hình dạng | mm | Φ98 × 38 |
Kích thước
