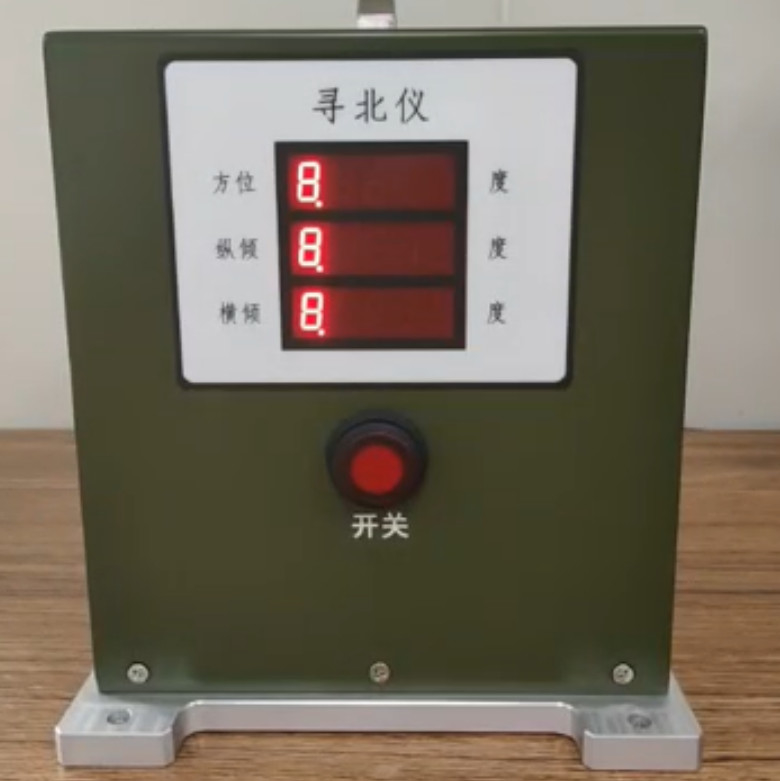

Phạm vi gia tốc kế chính xác 0,1deg North Seeker 2g Băng thông 50Hz

bộ tìm hướng bắc chính xác, cảm biến độ chính xác phương vị 0.1 độ

Yêu cầu về môi trường

1) Nhiệt độ làm việc: -40℃～+65℃;

2) Nhiệt độ bảo quản: -45℃～+70℃.

3) Cát và bụi: Trong điều kiện cát và bụi được quy định trong Điều 2 của GJB150.12, các điều kiện sau đây không được xảy ra trong bộ tìm hướng bắc con quay hồi chuyển sợi quang:

a. Tổ chức quá chặt, bị kẹt hoặc trục trặc;

b. Các linh kiện điện bị đoản mạch hoặc không thể hoạt động bình thường;

c. Các bộ phận cơ khí bên trong bị bám bụi.

4) Sương muối

Bộ tìm hướng bắc con quay hồi chuyển sợi quang phải đáp ứng các điều kiện phun muối của GJB150.11.

5) Điều kiện môi trường ẩm và nóng

Độ ẩm tương đối: 95%; nhiệt độ: 30±2C; thời gian bảo quản 72 giờ.

Điện trở cách điện không được nhỏ hơn 2 MΩ, bề mặt kim loại không bị ăn mòn, lớp phủ không bị phồng rộp hoặc bong tróc và có thể hoạt động bình thường.

6) Môi trường rung

Yêu cầu về môi trường rung quét hình sin

Dải tần số: 5Hz~5.5Hz, độ dịch chuyển rung (biên độ kép) 25.4mm

Dải tần số: 5.5Hz~200Hz, gia tốc rung 1.5g;

Thời gian quét: 12 phút;

Hướng rung: 3 trục (trục X, trục Y, trục Z);

Mỗi trục: 2 giờ;

7) Điều kiện môi trường va đập

Dạng sóng va đập: xung bán sin

Gia tốc đỉnh: 20g, độ rộng xung 11ms,

Số lần va đập trên mỗi trục (trục X, trục Y, trục Z): 3

8) Điều kiện môi trường va chạm

Gia tốc đỉnh: 10g

Độ rộng xung: 16ms

Tần số va chạm: trục dọc 80 lần/phút

Số lần va chạm: 1000±10 lần

Hướng va chạm: mặt phẳng lắp đặt theo chiều dọc

9) Yêu cầu về môi trường đối với xe thể thao

Xe thể thao đường bộ có quãng đường 500 km trong:

Đường đất và đường sỏi: Tốc độ 20-30 km/h, 300 km.

Đường nhựa và đường bê tông: tốc độ xe 30-40 km/h, 200 km.

10) Tương thích điện từ

Sự tương thích điện từ đề cập đến các yêu cầu liên quan của GJB151A-97 "Yêu cầu về phát xạ và độ nhạy điện từ đối với thiết bị và hệ thống con quân sự".

11) Từ trường

Các đặc tính hiệu suất của bộ tìm hướng bắc con quay hồi chuyển trong điều kiện cường độ cảm ứng từ (3±0.5)×10-4T phải đáp ứng các yêu cầu về chỉ số kỹ thuật.
