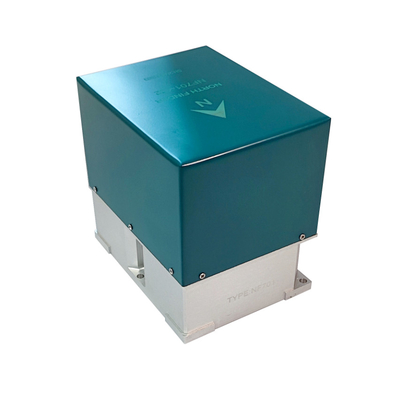

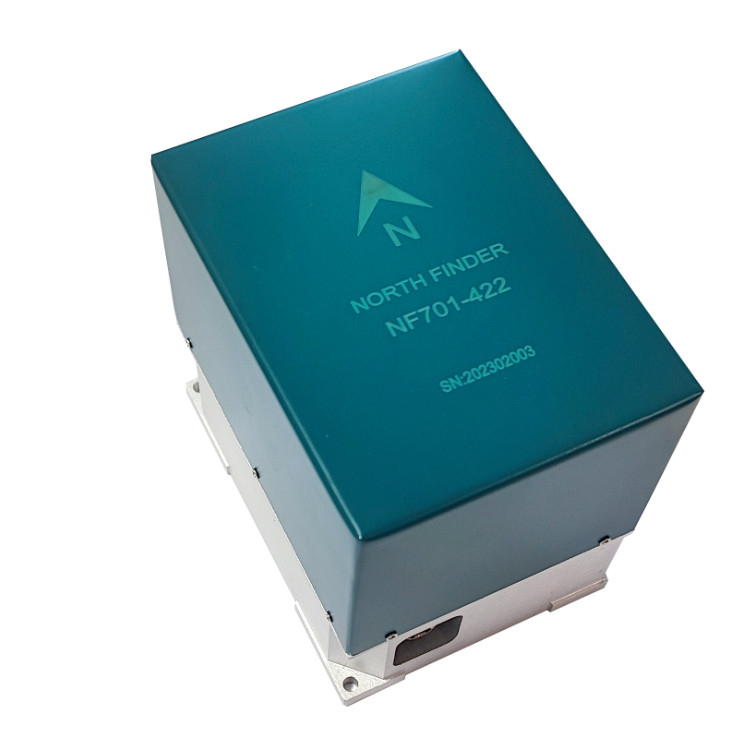

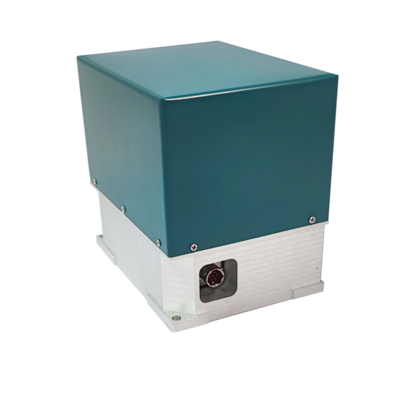

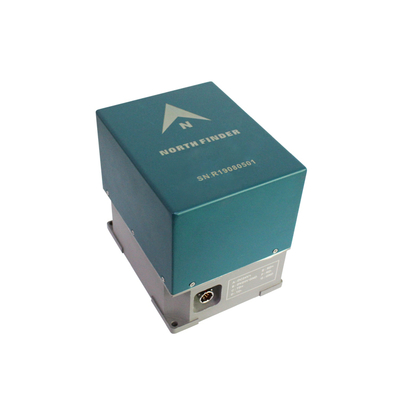

Máy quay quang sợi chống nam châm Phương Bắc Tìm kiếm phương Bắc Tìm kiếm phương Bắc

Mô tả sản phẩm

Máy dò hướng bắc bằng kính hiển vi được sử dụng chủ yếu để xác định nhanh chóng và độc lập hướng bắc thực sự,lấy tốc độ góc quay của trái đất thông qua theo dõi gyroscope sợi quang, giải quyết tín hiệu tốc độ góc quay của trái đất, tính toán góc bao gồm giữa trục chính của kính quay và hướng bắc thực sự của trái đất,và cung cấp thông tin đường hướng và vị trí cho một tàu sân bay.

Máy dò hướng bắc gyroscope bằng sợi quang là một sản phẩm tích hợp điện cơ, bao gồm gyroscope sợi quang, máy đo tốc độ, thiết bị điều khiển xoay cơ học và máy tính nhúng.

Các thông số kỹ thuật

A) Thời gian tìm kiếm phía bắc: ≤ 3 phút;
B) Độ chính xác tìm kiếm phía bắc (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
C) Độ chính xác ngang: ≤ 0,05 ° (1σ);
D) Vòng tròn: ≤ 0,5 ° (1σ)
E) Trọng lượng: ≤ 2 kg;
F) Nguồn điện: DC 12V ~ 24V;
G) Tiêu thụ năng lượng: 15 W (độ cao nhất);
H) Giao diện: RS422
I) Chế độ làm việc: bắt đầu tự kiểm tra tự động sau khi bật điện, điều khiển tìm kiếm phía bắc bởi máy tính phía trên và gửi kết quả tìm kiếm phía bắc đến máy tính phía trên sau khi tìm kiếm phía bắc được hoàn thành;

            1) Nhiệt độ làm việc: -40 oC ~ + 70 oCoC;
2) Nhiệt độ lưu trữ: -55 oC~ + 85 oC.
3) Điều kiện môi trường ẩm và nóng: độ ẩm tương đối dưới 95%.
4) Sự xuất hiện: Kim loạitrôikhuôn mặtsẽ không có rust, và lớp phủ phải không có mụn, vỏ vỏ, v.v.

Kháng cách nhiệt:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 giờ;
MTTR ≤30min.

(5)Giao diện bên ngoài

1. Với chức năng đầu ra cổng hàng loạt.
2. Với DC12 V ~ 24 V đầu vào điện.
3. Máy cắm bên ngoài:

Sơ đồ phác thảo
