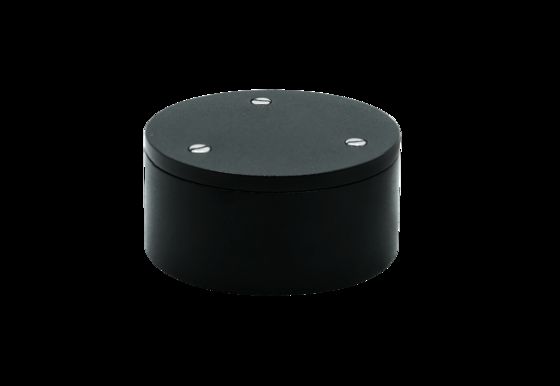

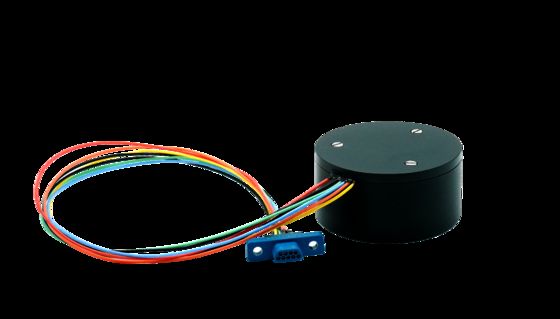

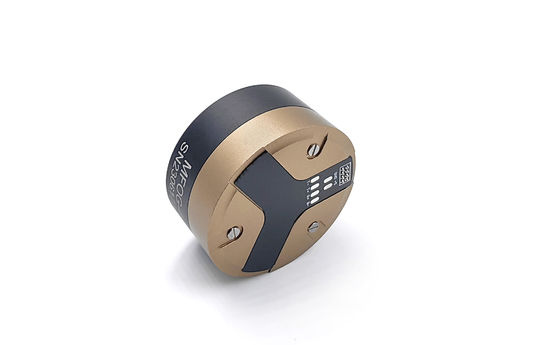

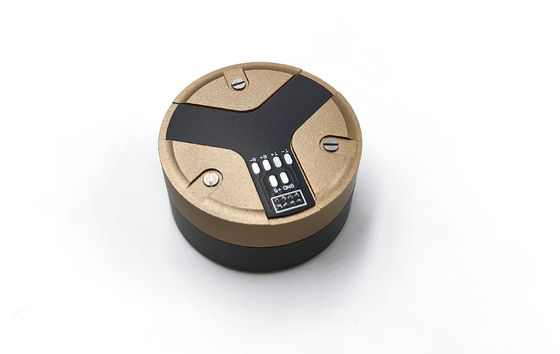

Động cơ Gyro quang sợi trục đơn ổn định cao với đầu ra RS422 cho hệ thống điều hướng
Mô tả sản phẩm

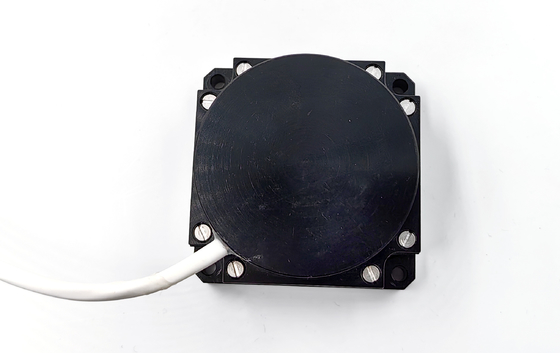

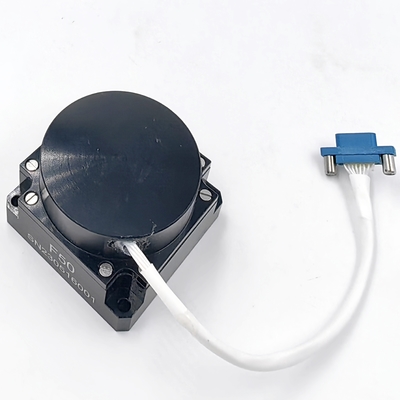

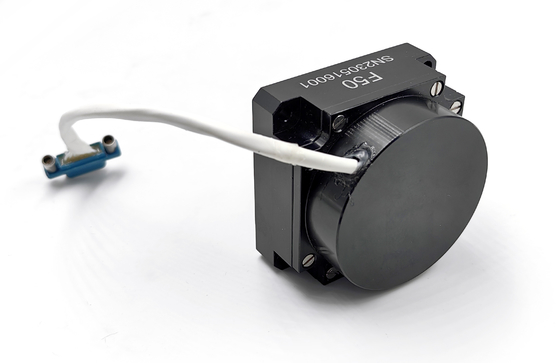

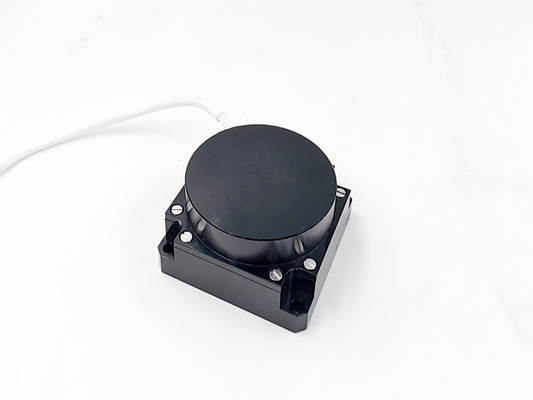

F50 đơn trục sợi quang gyroscope là một tất cả các trạng thái rắn trung chính xác góc độ cảm biến quán tính thiết bị tích hợp ánh sáng, máy móc và điện.Sản phẩm có đặc điểm chính xác cao, kích thước nhỏ, trọng lượng nhẹ, độ tin cậy cao và hiệu suất chi phí cao.
Sự ổn định thiên vị bằng không của sản phẩm ít hơn hoặc bằng 0,5°/h (10s trơn tru), băng thông tần số phản hồi, nguồn điện DC +5V, công suất dưới 4W,và phương pháp truyền thông kỹ thuật số RS422 được áp dụng, thuận tiện cho người dùng sử dụng và là một thiết bị quán tính lý tưởng để thay thế kính quay cơ học truyền thống.
Các lĩnh vực ứng dụng: ứng dụng trong các hệ thống định vị quán tính độ chính xác trung bình, hệ thống định vị và định hướng, hệ thống đo định vị, hệ thống ổn định servo, v.v.
Thành phần
a) Đơn vị đường quang: bao gồm nguồn ánh sáng được doped erbium, vòng sợi, bộ điều chế pha quang tích hợp, bộ kết nối sợi, máy dò ánh sáng;
b) Đơn vị mạch: mạch dẫn nguồn ánh sáng, bảng mạch tín hiệu phát hiện và điều khiển;
c) Các bộ phận cấu trúc gyro.
Các thông số kỹ thuật
| Dự án | UNIT | F50A | F50B | F50C |
| Phạm vi đo | /s | -500~+500 | ||
| Sự ổn định thiên vị bằng không | °/h,10s | ≤0.05 | ≤0.1 | ≤0.2 |
| Tỷ lệ lặp lại không thiên vị | °/h | ≤0.05 | ≤0.1 | ≤0.2 |
| Tỷ lệ đi ngẫu nhiên | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| Không tuyến tính của yếu tố quy mô | ppm | ≤30 | ≤ 40 | ≤50 |
| Độ lặp lại theo yếu tố quy mô | ppm | ≤30 | ≤ 40 | ≤50 |
| Asymmetry yếu tố quy mô | ppm | ≤30 | ≤ 40 | ≤50 |
| Thời gian bắt đầu | S | ≤ 1 | ||
| Dải băng thông | Hz | 500 | ||
| Nguồn cung cấp điện | V | ±5±0.15 | ||
| Sức mạnh | W | ≤ 6 | ||
| Nhiệt độ hoạt động | °C | -40~+70 | ||
| Nhiệt độ lưu trữ | °C | -55~+85 | ||
| Vibration (sự rung động) | Hz,g2/Hz | 20~2000,0.06 | ||
| Tác động | g,ms | 3,011 | ||
| Tỷ lệ Baud | bps | 921600 (có thể tùy chỉnh) | ||
| Chế độ đầu ra | / | RS-422 | ||
| Bộ kết nối | / | J30J-15TJL/(Có thể tùy chỉnh) | ||
| Kích thước tổng thể | mm | 50*50*32 | ||
| Kích thước lắp đặt | mm | 43*43 | ||

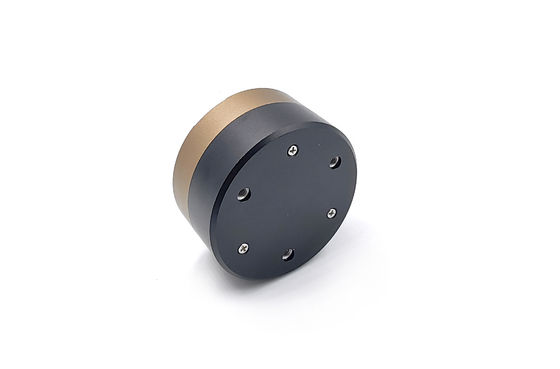

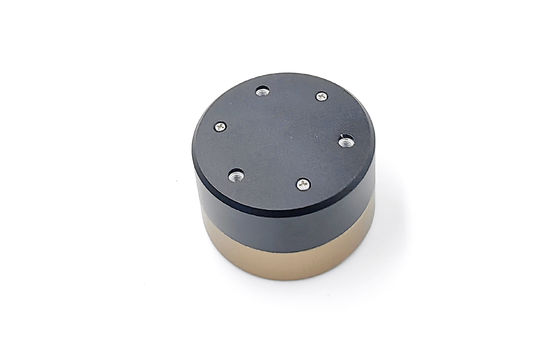

Hình dạng và kích thước lắp đặt
Kích thước tổng thể: (đơn vị: mm)
Φ50 X 36 (OD X H)
Mặt gắn 50 X 50mm
Kích thước lắp đặt: 41 X 41, 4 M3 vít
Trọng lượng:220±30g
