Micro Nano Fiber Optic Gyroscope Công nghiệp cấp FOG Analog Output

Tên thương hiệu:	Firepower
Số mẫu:	FCG24D
MOQ:	1
giá bán:	1600 USD
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

chế độ đầu ra:

tương tự

Bộ kết nối:

tấm hàn

đo trục:

Sự tiêu thụ:

≤0,7w

Nguồn cung cấp điện:

5(±0,15)V

đi bộ ngẫu nhiên:

≤0,1°/√h(1σ)

chi tiết đóng gói:

Miếng bọt biển + hộp

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Con quay hồi chuyển sợi quang tấm hàn

Con quay hồi chuyển sợi quang Micro Nano

Con quay hồi chuyển sợi quang có độ chính xác cao

Mô tả sản phẩm

Micro-Nano Fiber Optic Gyroscope Độ chính xác cao Chi phí thấp FOG

1 Phạm vi áp dụng

Giấy chứng chỉ này xác định các yêu cầu và phương pháp sử dụng và bảo trì máy quay quang sợi micro-nano FCG-24 (tạm dịch: sản phẩm).

2 Các tài liệu tham khảo và tiêu chuẩn

GJB1649-1993 Chương trình kiểm soát ESD cho các sản phẩm điện tử

3 Định nghĩa

Không có.

4 Việc giới thiệu sản phẩm

4.1 Thông tin tổng quan về sản phẩm

FCG-24 micro-nano fiber optic gyroscope (sau đây được gọi là sản phẩm này) là một cảm biến tỷ lệ góc tích hợp quang học với đầu ra tương tự, cơ học và điện tử.Nó dựa trên hiệu ứng Sagnac., tích hợp một loạt các thiết bị sợi nano vi mô, và nhận ra quá trình phát hiện bằng cách phát hiện,xử lý và cung cấp lại sự khác biệt giai đoạn được tạo ra bởi hai chùm ánh sáng lan truyền theo hướng ngược lại.

Sản phẩm này chủ yếu bao gồm các thành phần đường quang, các thành phần mạch và các thành phần cấu trúc.kích thước nhỏ, trọng lượng nhẹ và như vậy. và có thể được áp dụng cho điều khiển thái độ và đo lường của người mang.

4.2 Thành phần

Sản phẩm chủ yếu bao gồm các thành phần sau:

A) một tập hợp đường quang;

B) Bảng mạch tín hiệu phát hiện và điều khiển;

C) Xương xương, vỏ và các bộ phận cấu trúc khác của vòng sợi quang;

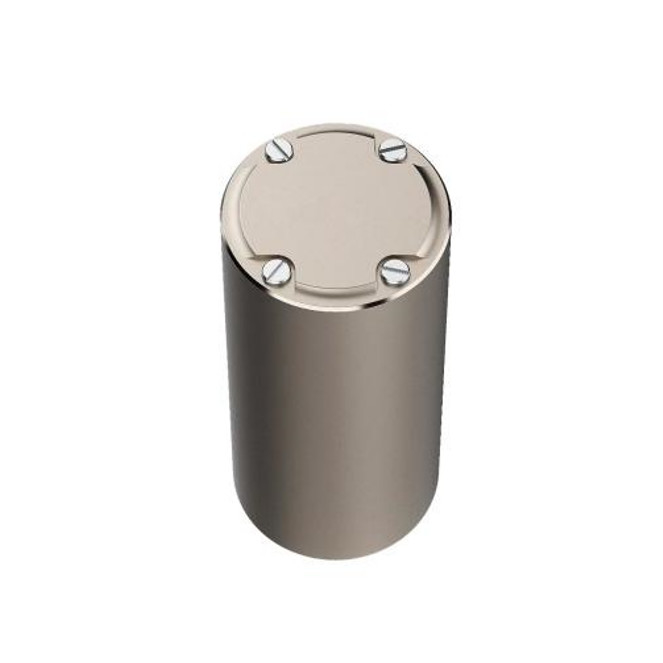

4.3 Sự xuất hiện và kích thước

Sản phẩm có hình trụ, với kích thước tổng thể là φ24 mm × 40 mm

Hình 1 Sơ đồ phác thảo của máy quay quang sợi micro-nano MFOG-24

4.4 Trọng lượng

≤ 40g.

4.5 Nhiệt độ hoạt động

-40°C~+65°C.

4.6 Nhiệt độ lưu trữ

-55°C~+85°C.

4.7 rung động ngẫu nhiên

Mức rung động ngẫu nhiên: 20g, phạm vi tần số: 20Hz ~ 2000Hz.

Bảng 1 Các thông số hiệu suất chính

Các mục	MFOG24D	Đơn vị
Chế độ đầu ra	Phân analog
Bộ kết nối	Bảng hàn
Trục	1
Tiêu thụ	≤0.7	w
Cung cấp điện	5 ((± 0,15)	V
Đi bộ ngẫu nhiên	≤0.1	°/√h(1σ)
Phạm vi	≥ 500	°/s
Bias (10s,1σ)	≤2	°/h
Bias (Allan)	≤0.2	°/h
Tính lặp lại thiên vị ((Allan)	≤0.2	°/h
Nhân tố quy mô	4	mv/° /s
Nhân tố quy mô Không tuyến tính	≤ 1000	PPM ((1σ)
Thời gian khởi động	≤ 1	s
Dải băng thông	450	Hz
Làm việc tạm thời.	-45~+70	°C
Lưu trữ nhiệt độ.	-55~+85	°C
Vibration (sự rung động)	20~2000,0.04	Hz,g2/Hz
Kích thước	Φ24*40	mm
Trọng lượng	≤30	g
