Chế độ đầu ra RS422 Con quay hồi chuyển sợi quang lựa chọn mới bên cạnh con quay hồi chuyển FOG và MEMS

Tên thương hiệu:	Firepower
Số mẫu:	FCG24A
MOQ:	1
giá bán:	1600 USD
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

chế độ đầu ra:

RS422

Phạm vi:

≥500°/giây

Xu hướng （Allan):

≤0,2°/h

Sự tiêu thụ:

≤0,7w

Nguồn cung cấp điện:

5(±0,15)V

đi bộ ngẫu nhiên:

≤0,04°/√h(1σ)

Yếu tố quy mô:

4 mv/° /s

chi tiết đóng gói:

Miếng bọt biển + hộp

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Con quay sợi quang RS422

Con quay sợi quang 0

7w

Mô tả sản phẩm

con quay hồi chuyển mới bên cạnh con quay hồi chuyển FOG và MEMS

Bảng 1 Thông số hiệu suất chính

vật phẩm	FCG24D	Bài học
Chế độ đầu ra	tương tự
Tư nối	tấm hàn
trục	1
Sự tiêu thụ	≤0,7	w
Nguồn cấp	5(±0,15)	V
đi bộ ngẫu nhiên	≤0,1	°/√h(1σ)
Phạm vi	≥500	°/s
Độ chệch (10s,1σ)	≤2	°/giờ
Xu hướng (Allan)	≤0,2	°/giờ
Độ lặp lại thiên vị (Allan)	≤0,2	°/giờ
Yếu tố quy mô	4	mv/° /s
Hệ số tỷ lệ Phi tuyến tính	≤1000	PPM(1σ)
Thời gian khởi động	≤1	S
băng thông	450	Hz
Nhiệt độ làm việc	-45~+70	℃
Lưu trữ tạm thời	-55~+85	℃
Rung động	20~2000,0.04	Hz,g²/Hz
kích thước	Φ24*40	mm
Cân nặng	≤30	g

1 Phạm vi

Tài liệu này quy định các yêu cầu và phương pháp sử dụng và bảo trì con quay hồi chuyển sợi quang micro-nano FCG-24 (gọi tắt là sản phẩm).

2 Tài liệu tham khảo và tiêu chuẩn

GJB1649-1993 Chương trình kiểm soát ESD cho các sản phẩm điện tử

3 định nghĩa

Không có.

4 Giới thiệu sản phẩm

4.1 Tổng quan về sản phẩm

Con quay hồi chuyển sợi quang micro-nano FCG-24 (sau đây gọi là sản phẩm này) là một cảm biến tốc độ góc tích hợp quang học với đầu ra tương tự, cơ khí và điện tử.Nó dựa trên hiệu ứng Sagnac, tích hợp nhiều loại thiết bị sợi nano siêu nhỏ và thực hiện quy trình phát hiện bằng cách phát hiện, xử lý và phản hồi độ lệch pha được tạo ra bởi hai chùm ánh sáng truyền ngược chiều nhau.

Sản phẩm này chủ yếu bao gồm các thành phần đường quang, thành phần mạch và thành phần cấu trúc.Nó có các đặc điểm của cấu trúc đơn giản, không có bộ phận chuyển động, không có bộ phận hao mòn, khởi động nhanh, kích thước nhỏ, trọng lượng nhẹ, v.v.Và có thể áp dụng cho việc kiểm soát và đo lường thái độ của người vận chuyển.

4.2 Thành phần

Sản phẩm chủ yếu bao gồm các thành phần sau:

A) cụm đường quang;

B) Bảng mạch tín hiệu phát hiện và điều khiển;

C) Khung xương, vỏ và các bộ phận kết cấu khác của sợi quang;

4.3 Ngoại quan và kích thước

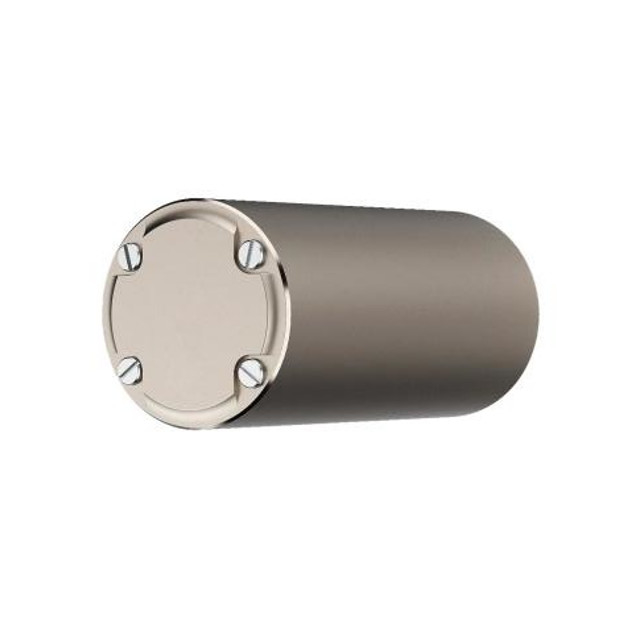

Sản phẩm có dạng hình trụ, với kích thước tổng thể là φ24 mm × 40 mm

Hình 1 Bản vẽ phác thảo con quay hồi chuyển sợi quang micro-nano FCG-24

4.4 Cân nặng

≤40g.

4.5 Nhiệt độ vận hành

-40℃~+65℃.

4.6 Nhiệt độ bảo quản

-55℃~+85℃.

4.7 Rung động ngẫu nhiên

Mức rung ngẫu nhiên: 20g, dải tần: 20Hz~2000Hz.

4.9.1 Giao diện cơ học

Mặt dưới của sản phẩm là mặt lắp ghép, có 3 ren M3 và kết nối cơ khí bên ngoài.

Hình 2 Kích thước cài đặt

4.9.2 Yêu cầu về nguồn điện

Nguồn điện bên ngoài cho sản phẩm có hai mạch và các yêu cầu được thể hiện trong Bảng 2:

Bảng 2 Yêu cầu nguồn điện bên ngoài

	+5V
Vôn	4,85V ~ 5,15V
Gợn sóng	20mV
Dòng điện	0,25A
