| Tên thương hiệu: | Firepower |
| Số mẫu: | CMR2300 |
| MOQ: | 1 |
| giá bán: | 1300~1500 |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 100 per month |
Cảm biến điều hướng la bàn từ tính HMR2300 Độ chính xác cao ±1 gauss
Sự chỉ rõ
| Đặc trưng | Điều kiện | tối thiểu | gõ | tối đa | Các đơn vị |
| Nguồn cấp | |||||
| Cung cấp hiệu điện thế | Chân 9 được tham chiếu đến Chân 5 (Mặt đất) | 6,5 | 15 | vôn | |
| Nguồn cung hiện tại | Vcung = 15V.Với S/R= Bật | 27 | 35 | mA | |
| Nhiệt độ | |||||
| Điều hành | môi trường xung quanh | -40 | +85 | ℃ | |
| Kho | Môi trường xung quanh, không thiên vị | -55 | 125 | ℃ | |
| trường nam châm | |||||
| Phạm vi | Toàn thang đo (FS), Tổng số trường được áp dụng | -2 | +2 | gauss | |
| Nghị quyết | Trường được áp dụng để thay đổi đầu ra | 67 | gauss siêu nhỏ | ||
| Sự chính xác | RSS của tất cả các lỗi@+25℃ ±1 gaus ±2 gaus |
0,01 1 |
0,52 2 |
%FS %FS |
|
| Lỗi gần đây | Đường thẳng phù hợp nhất@+25℃ ±1 gaus ±2 gaus |
0,1 1 |
0,5 2 |
%FS %FS |
|
| Lỗi trễ | 3 lần quét ngang ±2gauss@+25°℃ | 0,01 | 0,02 | %FS | |
| Lỗi lặp lại | 3 lần quét ngang+2gauss@+25°C | 0,05 | 0,10 | %FS | |
| Tăng tiền lãi | Trường ứng dụng cho Zero Reading | 0,05 | 0,10 | %FS | |
| Sai số bù trừ | Trường ứng dụng cho Zero Reading | 0,01 | 0,03 | %FS | |
| Nhiệt độ Tác dụng |
Hệ số tăng | -600 ±114 |
trang/phút/"C | ||
| hiệu quả cung cấp điện | Từ +6 đến +15V với 1 gauss Trường ứng dụng | 150 | ppm/V | ||
| Cơ khí | |||||
| Cân nặng | Chỉ PCB PCB và Vỏ không có mặt bích PCB và vỏ bọc mặt bích |
28 94 98 |
gam | ||
| Rung động | Điều hành 5 đến 10Hz trong 2 giờ 10Hz đến 2kHz trong 30 phút |
10 2.0 |
|
||
▶ TÍNH NĂNG CHÍNH
• Độ chính xác cao Trên ±1 gauss, <0,5% Toàn thang đo
• Phạm vi ±2 gauss, <70 µgauss Độ phân giải
• Đầu ra kỹ thuật số ba trục (X, Y, Z)
• 10 đến 154 mẫu mỗi giây, có thể lựa chọn
• Giao diện dữ liệu nối tiếp RS-232 hoặc RS-485

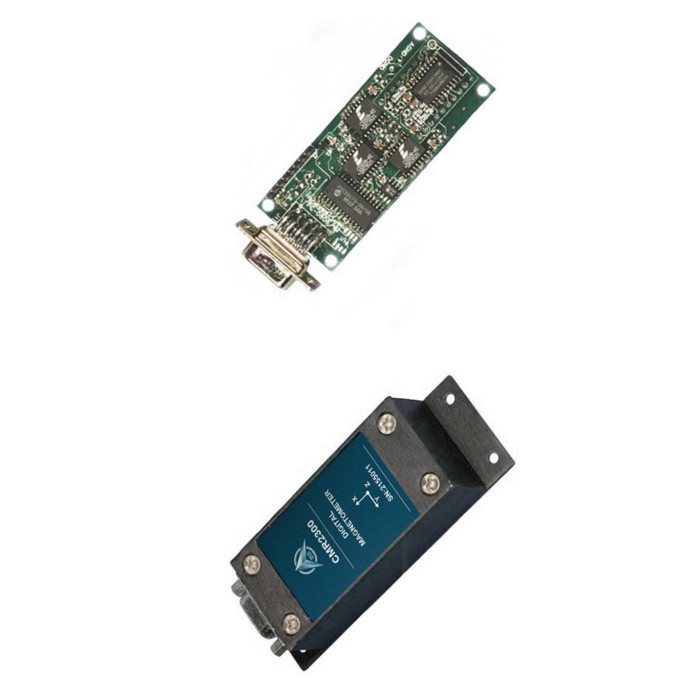

• Tùy chọn vỏ nhôm hoặc PCB
• Giao diện cung cấp điện không được kiểm soát DC 6-15 volt
▶ ỨNG DỤNG • Tham khảo thái độ
• La bàn & Điều hướng
• Phát hiện giao thông và phương tiện
• Phát hiện bất thường
• Thiết bị thí nghiệm
• Hệ thống an ninh
AVIC CMR2300 là từ kế kỹ thuật số thông minh ba trục để phát hiện cường độ và hướng của từ trường tới.Ba cảm biến điện trở từ của AVIC được định hướng theo các hướng trực giao để đo các thành phần vectơ X, Y và Z của từ trường.Các đầu ra cảm biến này được chuyển đổi thành các giá trị kỹ thuật số 16 bit bằng cách sử dụng bộ chuyển đổi A/D delta-sigma bên trong.Một EEPROM trên bo mạch lưu trữ cấu hình của từ kế để hoạt động ổn định.Đầu ra dữ liệu là RS-232 song công hoàn toàn hoặc RS-485 bán song công nối tiếp với tốc độ dữ liệu 9600 hoặc 19.200.Có sẵn phiên bản bộ công cụ phát triển RS-232 bao gồm chương trình demo tương thích với windows, cáp giao diện, bộ chuyển đổi AC và hộp đựng.
Kích thước PCB và PINOUT
Bao vây cơ sở có xu hướng, RS-232 I/O
CMR2300-D21-485 : Vỏ đế mở rộng, RS-485 I/O
CMR2300-D20-232-DEMO :Bộ công cụ demo, Vỏ đế phẳng, RS-232 I/O
CMR2300-D21-232-DEMO :Bộ demo, Vỏ đế mở rộng, RS-232 I/
