| Tên thương hiệu: | Firepower |
| Số mẫu: | CMR2300 |
| MOQ: | 1 |
| giá bán: | 1300~1500 |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 1000 mỗi tháng |
Yaw Angle Transducer Magnetic Gauss Sensor Magnetic Absolute Heading Đánh giá góc ngón ngón
Thông số kỹ thuật
| Đặc điểm | Điều kiện | Khoảng phút | Loại | Tối đa | Đơn vị |
| Cung cấp điện | |||||
| Điện áp cung cấp | Pin 9 tham chiếu đến Pin 5 ((Đất) | 6.5 | 15 | Volt | |
| Dòng cung cấp | VSupply = 15V. Với S/R = On | 27 | 35 | mA | |
| Nhiệt độ | |||||
| Hoạt động | Môi trường | -40 | +85 | °C | |
| Lưu trữ | Không thiên vị, không thiên vị | -55 | 125 | °C | |
| Magnetic Fleld | |||||
| Phạm vi | Full Scale (FS), Total Field được áp dụng | -2 | +2 | gauss | |
| Nghị quyết | Trường ứng dụng để thay đổi đầu ra | 67 | micro-gauss | ||
| Độ chính xác | RSS của tất cả các lỗi @ + 25 °C ± 1 gauss ± 2 gauss |
0.01 1 |
0.52 2 |
% FS % FS |
|
| Lariby Error | Đường thẳng phù hợp nhất@+25°C ± 1 gauss ± 2 gauss |
0.1 1 |
0.5 2 |
% FS % FS |
|
| Lỗi Hysterisis | 3 Xét qua ±2 gauss@+25°C | 0.01 | 0.02 | % FS | |
| Lỗi lặp lại | 3 Xét qua +2 gauss@ +25 °C | 0.05 | 0.10 | % FS | |
| Gain Enror | Lĩnh vực ứng dụng cho đọc bằng không | 0.05 | 0.10 | % FS | |
| Offset Ermor | Lĩnh vực ứng dụng cho đọc bằng không | 0.01 | 0.03 | % FS | |
| Nhiệt độ Tác động |
Tỷ lệ gia tăng | - 600 ±114 |
ppm/"C | ||
| Hiệu quả cung cấp điện | Từ +6 đến +15V với 1 gauss Applied Field | 150 | ppm/V | ||
| Máy móc | |||||
| Trọng lượng | Chỉ có PCB PCB và vỏ không vòm PCB và vỏ sườn |
28 94 98 |
gram | ||
| Vibration (sự rung động) | Hoạt động 5 đến 10Hz trong 2 giờ 10Hz đến 2kHz trong 30 phút |
10 2.0 |
mm g |
||
▶Đặc điểm chính

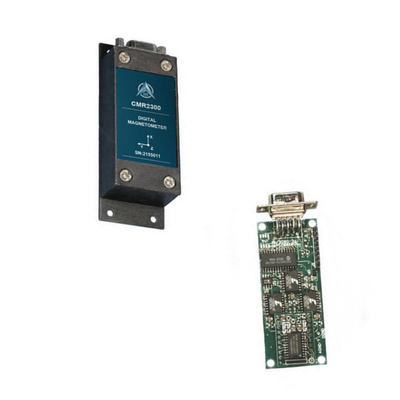

CMR2300 là một máy đo từ số kỹ thuật số thông minh ba trục để phát hiện cường độ và hướng của một trường từ.Ba trong số các cảm biến kháng từ AVIC được định hướng theo hướng thẳng đứng để đo XCác đầu ra cảm biến này được chuyển đổi thành các giá trị kỹ thuật số 16 bit bằng cách sử dụng bộ chuyển đổi A / D delta-sigma nội bộ.Một EEPROM trên tàu lưu trữ cấu hình của máy đo từ tính để hoạt động nhất quán. Dữ liệu đầu ra là full-duplex RS-232 hoặc half-duplex RS-485 với tốc độ dữ liệu 9600 hoặc 19.200. Một phiên bản bộ phát triển RS-232 có sẵn bao gồm chương trình demo tương thích với windows,cáp giao diện, bộ điều hợp AC, và túi xách.

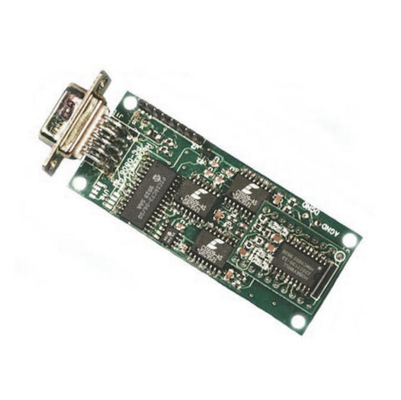

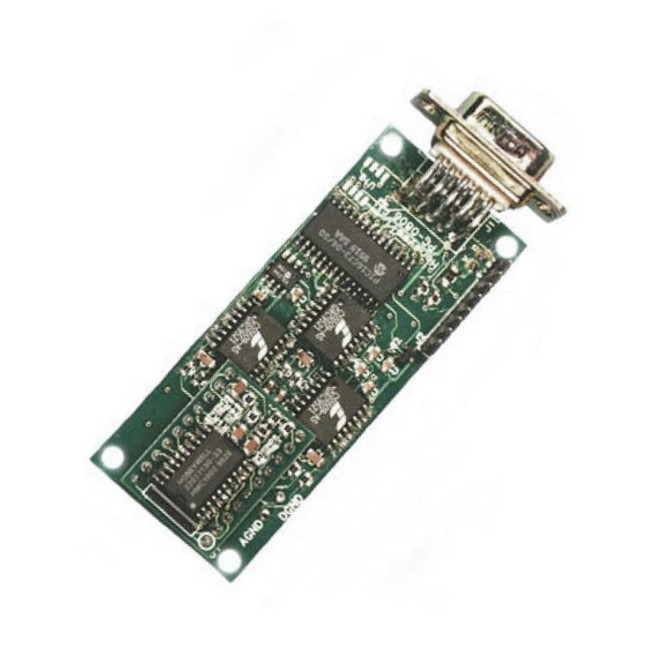

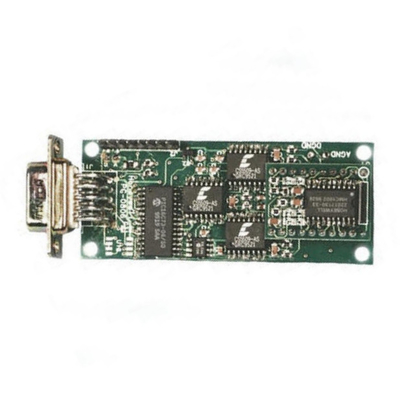

Kích thước PCB và PINOUT
