Hiệu suất cao Con quay hồi chuyển quang học tương tự trục đơn VG910

Tên thương hiệu:	Firepower
Số mẫu:	MFOG910
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Tên sản phẩm:

con quay trục đơn

Dải đo:

-250~+250º/giây

Kích thước tổng thể:

82×82×20mm

Yếu tố quy mô:

7±0,5mvdeg/giây

Cung cấp hiệu điện thế:

Rung động ngẫu nhiên:

6,06g，20~2000Hz

chi tiết đóng gói:

miếng bọt biển + hộp

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Con quay hồi chuyển quang 5v

Cảm biến con quay trục đơn

Con quay hồi chuyển sợi quang 2000Hz

Mô tả sản phẩm

Con quay hồi chuyển quang học tương tự VG910 hiệu suất cao Con quay hồi chuyển sợi quang mới Tương tự của cảm biến con quay hồi chuyển Vg910

Thông số hiệu suất chính
Xem các thông số hiệu suất chính của sản phẩm để biết chi tiết.

Số seri	mục kiểm tra	Đơn vị	Yêu cầu kỹ thuật
1	Kích thước tổng thể	mm	82×82×20
2	Yếu tố quy mô	mv/°/s	7±0,5
3	Nhiệt độ hoạt động	℃	-40~+60
4	Phạm vi đo	°/s	-250~+250
5	cực đầu ra	——	Xoay theo chiều kim đồng hồ tạo ra điện áp dương
6	Cung cấp hiệu điện thế	v	+5
7	Rung động ngẫu nhiên	——	6,06g,20~2000Hz

1 Tổng quan

Tài liệu này quy định các yêu cầu và phương pháp sử dụng của con quay hồi chuyển sợi quang một trục VG-910 (gọi tắt là sản phẩm).Con quay hồi chuyển có hai Trạng thái kỹ thuật số và tương tự.Người dùng có thể tùy chỉnh con quay hồi chuyển với các Trạng thái đầu ra khác nhau theo các nhu cầu khác nhau.

2 Giơi thiệu sản phẩm

2.1 Nguyên tắc

Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của sóng mang dọc theo trục nhạy cảm của sản phẩm.

2.2 Chức năng

Đối với trạng thái mô phỏng, các chức năng tương ứng như sau:

1) Con quay hồi chuyển trạng thái tương tự: cung cấp một kênh thông tin tương tự tốc độ góc (tín hiệu điện áp).

2.3 Lĩnh vực ứng dụng

Các sản phẩm chủ yếu phù hợp với hệ thống định vị quán tính, hệ thống định vị và định hướng, hệ thống đo lường thái độ, hệ thống ổn định servo và các ứng dụng khác.

2.4 Thành phần

Các thành phần chính của sản phẩm như sau:

1) Đường quang bao gồm nguồn sáng SLD, sợi quang, bộ điều biến pha quang tích hợp, bộ ghép sợi quang và bộ tách sóng quang;

2) Mạch bao gồm mạch điều khiển nguồn sáng và bảng mạch tín hiệu phát hiện và điều khiển;

3) Các bộ phận kết cấu của con quay hồi chuyển.

3. Yêu cầu kỹ thuật chính

3.1 Chức năng

Đầu ra thông tin tương tự tốc độ góc (tín hiệu điện áp).

3.2 Thành phần

Các thành phần chính của sản phẩm như sau:

4) Đường quang bao gồm nguồn sáng SLD, sợi quang, bộ điều biến pha quang tích hợp, bộ ghép sợi quang và bộ tách sóng quang;

5) Mạch bao gồm mạch điều khiển nguồn sáng và bảng mạch tín hiệu phát hiện và điều khiển;

3) Bộ phận kết cấu con quay hồi chuyển.

3.3 Kích thước phác thảo và cài đặt

Kích thước tổng thể (mm): 82 × 82 × 20 (L × W × H);

Kích thước lắp đặt (mm): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), Φ3,6mm × 4, Như hình minh họa.

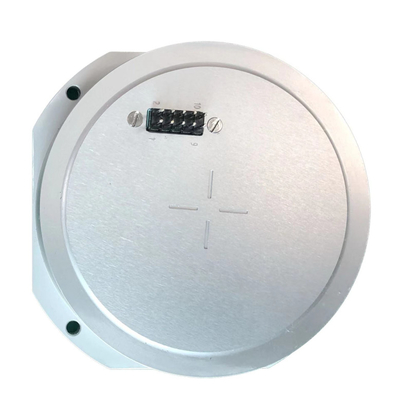

Hiệu suất cao Con quay hồi chuyển quang học tương tự trục đơn VG910 0
