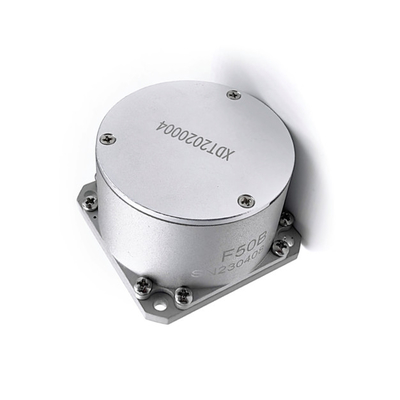

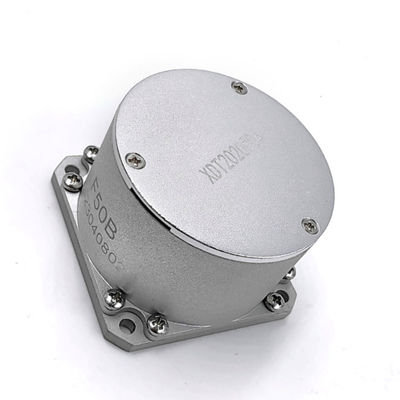

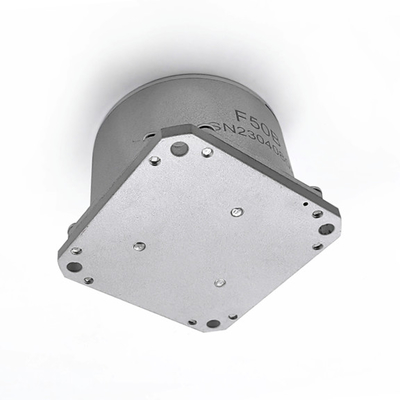

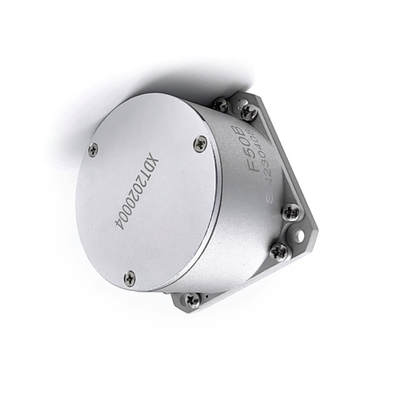

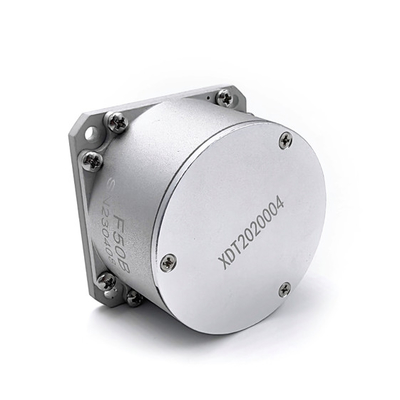

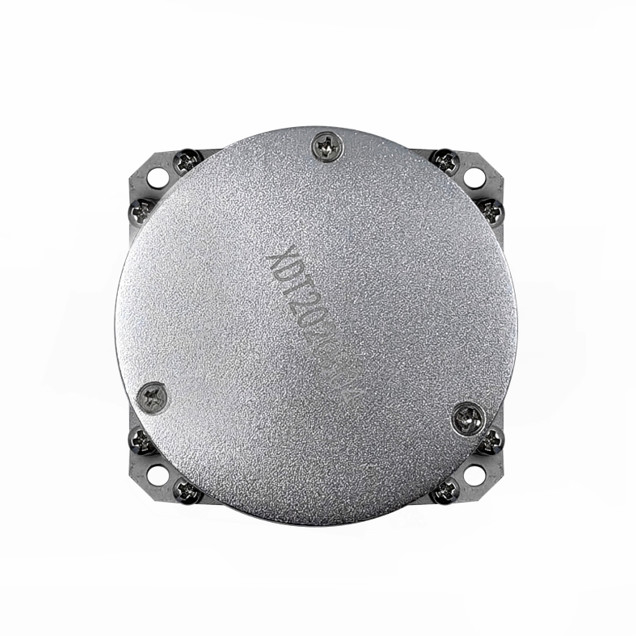

High End Close Loop Fiber Optic Gyroscope cho hàng không

High End Close Loop Fiber Optic Gyroscope cho hàng không

Tên thương hiệu: Firepower
Số mẫu: F50B
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 200/THÁNG
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
-300°/giây~+300°/giây
Độ lặp lại không sai lệch:
<=0,3°/giờ
Độ ổn định không thiên vị:
<=0,2°/giờ
băng thông:
>200Hz
thời gian khởi tạo:
<5s
Chế độ giao tiếp:
RS422
Nhiệt độ hoạt động:
-45℃~+60℃
Nhiệt độ bảo quản:
-55℃~+75℃
chi tiết đóng gói:
Miếng bọt biển + hộp
Khả năng cung cấp:
200/THÁNG
Làm nổi bật:

Máy quay quang sợi cao cấp

,

Máy quay quang sợi vũ trụ

,

Máy quay quang học vòng kín

Mô tả sản phẩm

Nhà máy cung cấp cao cấp sợi quang vòng tròn giá Gyro



Chỉ số hiệu suất:

1 Nhân tố quy mô

Tính không tuyến tính của hệ số thang đo ở nhiệt độ phòng: < 100 ppm

Tỷ lệ lặp lại của hệ số thang đo nhiệt độ bình thường: < 100 ppm (1σ).

2 Tính ổn định không thiên vị

Tính ổn định không thiên vị ở nhiệt độ phòng:

F50A: < 0,1 °/H (1σ) 10s kết quả thử 1H trơn tru

F50 B: < 0,2 °/H (1σ) 10s kết quả thử nghiệm 1H trơn tru

3 Khả năng lặp lại không thiên vị

Khả năng lặp lại ở nhiệt độ bình thường không thiên vị:

F50A: < 0,2 °/H (1σ) 6 tính toán dữ liệu thử nghiệm

F50 B: < 0,3 °/H (1σ) 6 tính toán dữ liệu thử nghiệm

Phạm vi hoạt động nhiệt độ đầy đủ:

F50A: < 0,5 °/H (sự khác biệt nhiệt độ cực toàn)

F50 B: < 0,6 °/H (sự khác biệt giới hạn nhiệt độ đầy đủ)



4 Đi bộ ngẫu nhiên

Ít hơn 0,02 °/

5 Dải băng thông

Hơn 200Hz

6 Thời gian khởi tạo

Ít hơn 5S

7 Phạm vi động

± 300°/s





Khả năng thích nghi với môi trường:

3.1 Nhiệt độ hoạt động

-45°C+60°C

3.2 Nhiệt độ lưu trữ

-55°C+75°C.

Tác động

100g (11 ms), 3 lần liên tiếp, theo ba hướng.

Vibration (sự rung động)

(A) Các đường quang phổ được quét ngẫu nhiên:

20~80Hz:3dB/oct

80 ~ 350 Hz:0.04/Hz

350~2000Hz:-3dB/oct

(B) 3 phút cho mỗi ba hướng, kính quay trong trạng thái hoạt động trong quá trình thử nghiệm rung động, và sự thay đổi trung bình của độ lệch bằng không trước, trong và sau rung động là ≤ 0.5 °/h.





Truyền thông

Khi sử dụng giao diện liên lạc hàng loạt RS-422 tiêu chuẩn, giao thức có thể được điều chỉnh theo yêu cầu.

Giao diện phần cứng: tốc độ baud là 614.4kbps. Định dạng giao tiếp là 11 bit dữ liệu mỗi khung hình, bao gồm 1 bit bắt đầu, 8 bit dữ liệu, 1 bit ngang và 1 bit dừng. Thời gian cập nhật dữ liệu là 0.5ms.

Giao tiếp phần mềm:

Dữ liệu hợp lệ của Gyro là 32 bit (32 bit chữ ký số nguyên). Các gói dữ liệu truyền 7 byte dữ liệu tổng cộng: byte đầu tiên là tiêu đề khung 80H; Byte 2 đến 6 là dữ liệu gyro;Bytes thứ 7 là một bit kiểm tra (bits kiểm tra là một độc quyền hoặc giá trị của dữ liệu của byte thứ 2 đến thứ 6).

Định dạng dữ liệu:

Byte đầu tiên (bộ tiêu đề khung hình) là 80H:



1 0 0 0 0 0 0 0


Byte thứ hai là dữ liệu gyro D6 ~ D0:

0 D6 D5 D4 D3 D2 D1 D0


Byte thứ ba là dữ liệu gyro D13 đến D7:

0 D13 D12 D11 D10 D9 D8 D7


Byte thứ tư là dữ liệu gyro D20 ~ D14:

0 D20 D19 D18 D17 D16 D15 D14


Byte thứ 5 là dữ liệu gyro D27 ~ D21:

0 D27 D26 D25 D24 D23 D22 D21


Byte thứ 6 là dữ liệu gyro D31 ~ D28:

0 0 0 0 D31 D30 D29 D28


Byte thứ 7 (check bit) là độc quyền hoặc (XOR) của byte thứ 2 đến thứ 6 của dữ liệu.





Giao diện điện:

1 Mô hình ổ cắm Gyro

Mô hình ổ cắm giao diện bên ngoài của kính quay: J30-15ZK, đường kết nối: đường AFR 0,12 mm, chiều dài đường: 250 mm.

2 Bảng định nghĩa dây dẫn



Số pin Định nghĩa Giải thích Nhận xét
1,9 T+ đầu ra cổng hàng loạt RS422 +
2,10 T- đầu ra cổng hàng loạt RS422-
4,5 +5VA Nguồn điện tương tự + 5V
6,7 AGND Địa điểm điện tương tự
8,15 -5VA Nguồn điện tương tự -5V
12,13 VCC Dòng điện số + 5/+ 3.3V
11,14 GND Địa điểm điện số



Yêu cầu về năng lượng:

+ 5V A: + 5V ± 5%, 0,4A (đỉnh thoáng khoảng 1,5A), sóng nhỏ hơn 50mV

-5V A: -5V ± 5%, 100mA, sóng nhỏ hơn 50mV

VCC: + 5V ± 10% hoặc + 3,3 V ± 10%,

Lưu ý: GND và AGND không được kết nối với vỏ gyro.









Cấu trúc







High End Close Loop Fiber Optic Gyroscope cho hàng không 0
