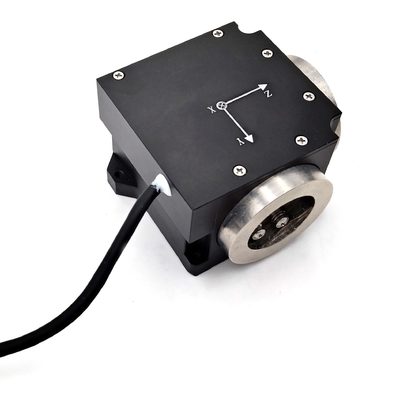

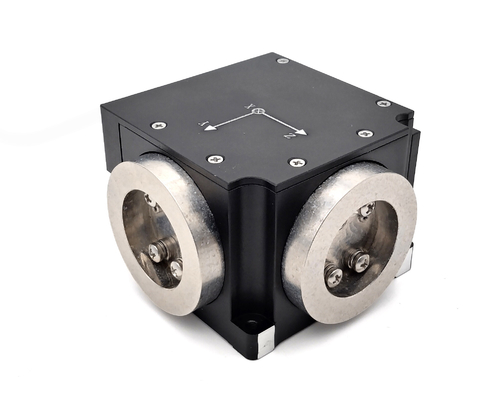

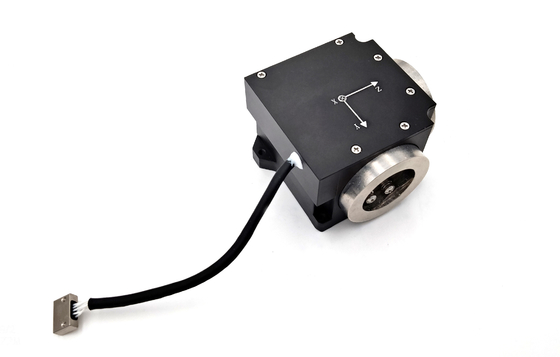

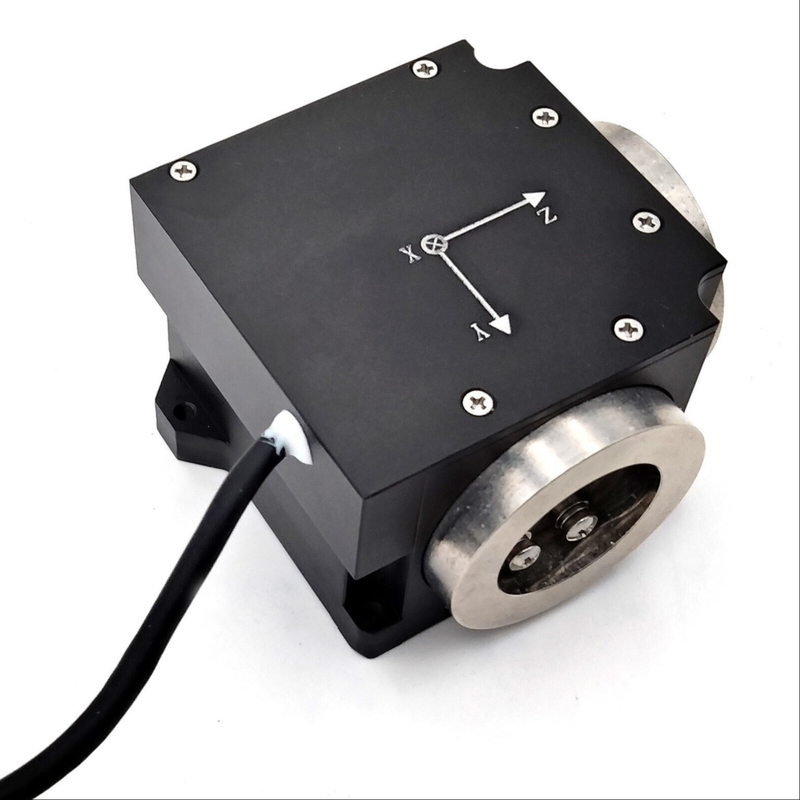

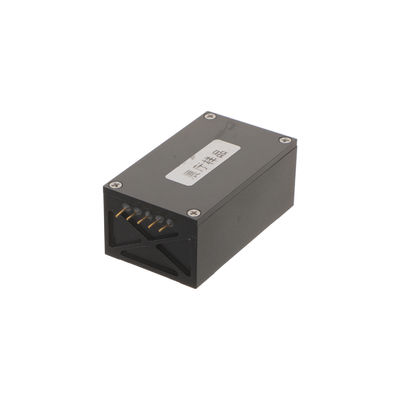

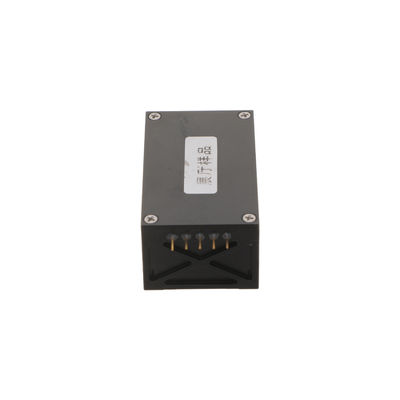

Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động

Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động

Tên thương hiệu: Firepower
Số mẫu: 3OG-40M
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Dải đo:
-500~+500°/s
ổn định sai lệch bằng không:
≤0,3°/h
Hệ số đi bộ ngẫu nhiên:
≤0,3°/h
băng thông:
200HZ
Nghị quyết:
.050,05 ° / giờ
Khả năng lặp lại không sai lệch:
≤0,3°/h
Vị trí bằng không:
1°/giờ
Thời gian bắt đầu:
3s
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
ngưỡng:
.050,05 ° / giờ
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Máy quay quang sợi ba trục

,

Gyro quang sợi chống va chạm cao

,

Các bộ phận chuyển động gyro quang sợi

Mô tả sản phẩm

1Nguyên tắc làm việc
Máy quay sợi quang dựa trên hiệu ứng Sagnac: khi ánh sáng truyền đi trong một đường quang kín, nếu đường đó quay,ánh sáng lan truyền theo chiều kim đồng hồ và theo chiều ngược chiều kim đồng hồ sẽ tạo ra một sự khác biệt pha tỷ lệ với vận tốc gócCác gyroscope sợi quang interferometrically đo sự khác biệt pha này để tính toán vận tốc góc.
FOG 3 trục sử dụng ba kính quay sợi quang thẳng đứng để đo tốc độ xoay góc trong ba chiều.Thiết kế này không chỉ làm giảm lỗi lắp đặt và cải thiện tính nhất quán và độ chính xác so với nhiều kết hợp gyroscope trục đơn, nhưng cũng tối ưu hóa kích thước và tiêu thụ năng lượng.



2. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Thời gian khởi động s 3
2 Tính ổn định không thiên vị (10 s làm mịn) (°) /h ≤0.3
3 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.3
4 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.01
5 Tính không tuyến tính của yếu tố quy mô ppm ≤50
6 Độ lặp lại theo yếu tố quy mô ppm ≤50
7 Nhiệt độ hoạt động °C -45~+70
8 Nhiệt độ lưu trữ °C -55~+80
9 Phạm vi động (°) /s ± 500
10 Điện áp cung cấp V +5V
11 Tiêu thụ điện trạng thái ổn định (nhiệt độ đầy đủ) W ≤ 8

3Môi trường sản xuất

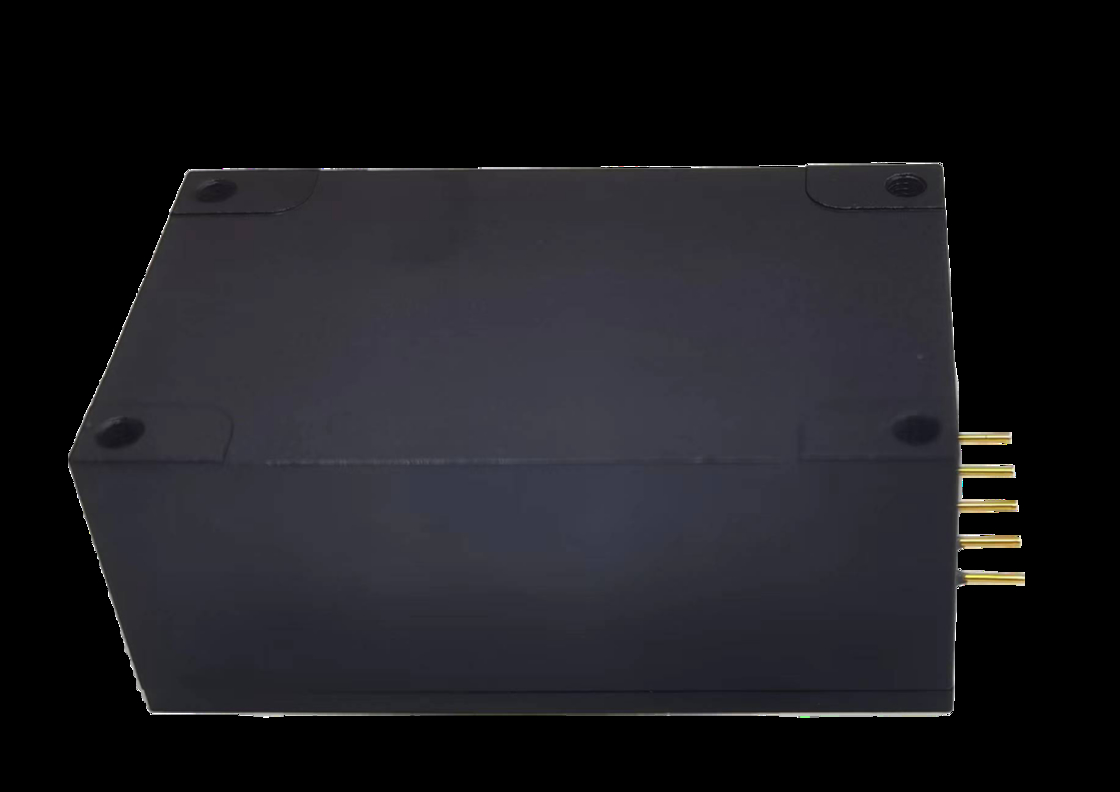

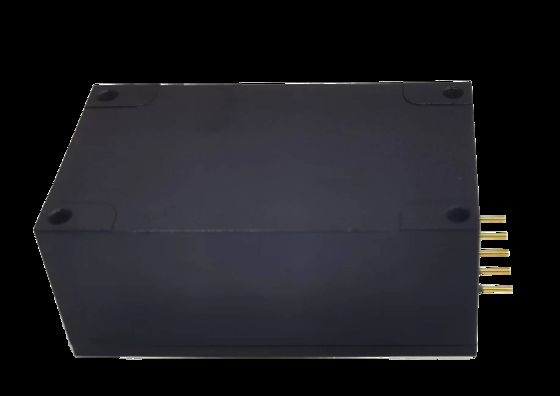

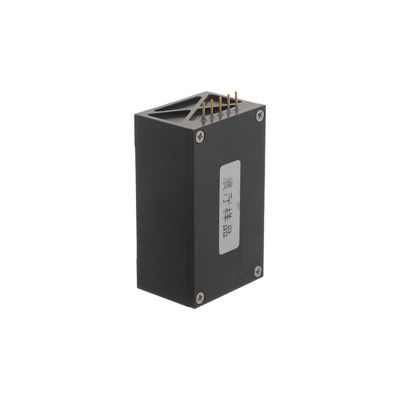

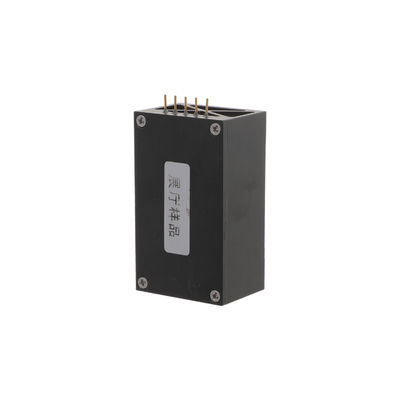

Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 0 Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 1



Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 2 Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 3



Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 4 Động cơ quay sợi quang ba trục chống va chạm cao mà không có bộ phận chuyển động 5
