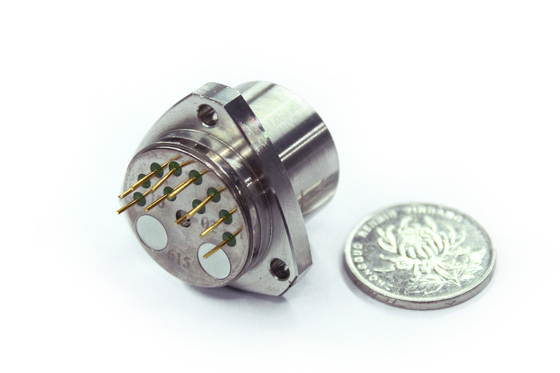

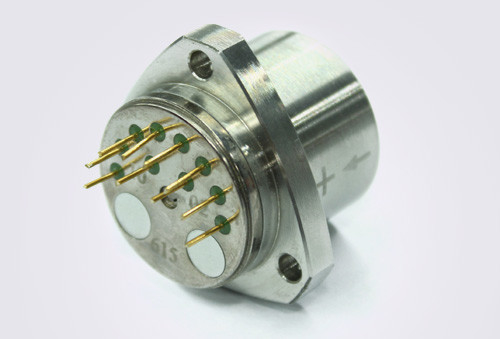

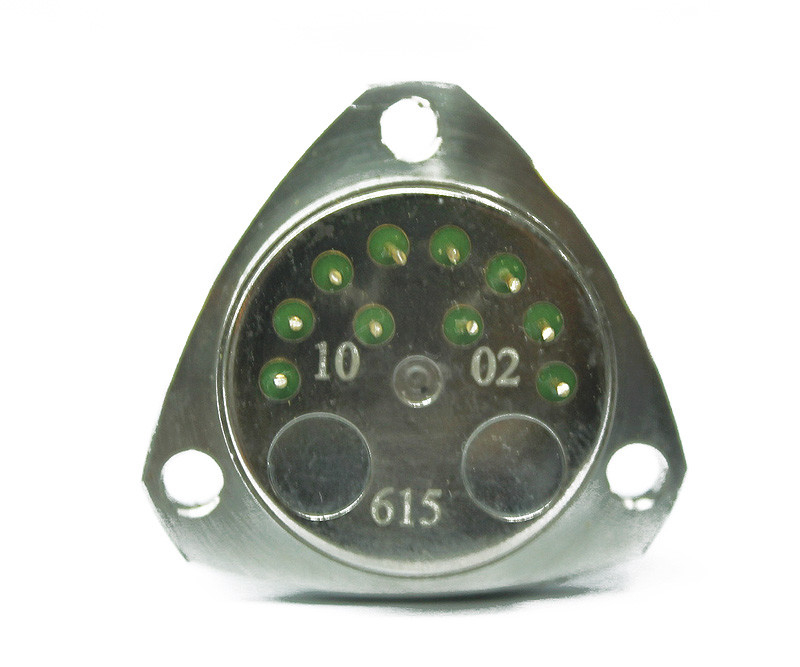

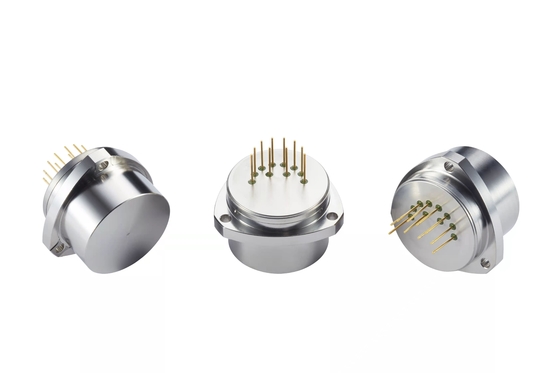

Điện tử đầu ra tương tự Trình cảm biến rung động Quartz Accelerometer trục duy nhất cho khoan dầu

Điện tử đầu ra tương tự Trình cảm biến rung động Quartz Accelerometer trục duy nhất cho khoan dầu

• Mô tả sản phẩm




  Bộ cảm biến gia tốc rung động dòng ACC2là một máy đo tốc độ chính xác cao, tầm xa có khả năng đo lên đến ± 100 g. Nó cung cấp sự ổn định lâu dài tuyệt vời, khả năng lặp lại, hiệu suất khởi động nhanh, khả năng thích nghi môi trường mạnh mẽ,và độ tin cậy caoCảm biến này phù hợp cho cả phép đo tĩnh và động và cũng có thể phục vụ như một cảm biến rung hoặc nghiêng tiêu chuẩn.

  Dòng điện đầu ra của cảm biến duy trì mối quan hệ tuyến tính với lực hoặc gia tốc được áp dụng.Người dùng có thể đạt được đầu ra chính xác cao bằng cách tính toán và chọn một kháng cự lấy mẫu phù hợpNgoài ra, cảm biến nhiệt độ tích hợp cho phép bù đắp thiên vị và yếu tố quy mô, giảm hiệu quả ảnh hưởng của nhiệt độ xung quanh theo yêu cầu của người dùng.

• Các thông số kỹ thuật



  Số hàng loạt	Parameter	ACC2-01	ACC2-02	ACC2-03
  1	Phạm vi	± 70g, ± 100g	± 70g, ± 100g	± 70g, ± 100g
  2	Mức giới hạn	5μg	5μg	5μg
  3	Bias k0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Nhân tố quy mô K1	0.8~1.2 mA/g	0.8~1.2 mA/g	0.8~1.2 mA/g
  5	Hệ số không tuyến tính lớp II K2	≤±10μg /g2	≤±15μg /g2	≤ ± 20μg /g2
  6	0g 4-ổn định ngắn hạn	≤ 10 μg	≤10μg	≤ 10 μg
  7	1g Sự ổn định ngắn hạn 4 giờ	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Biến hướng ckhả năng lặp lại toàn diện σK0 (1σ, 1 tháng)	≤ 10 μg	≤ 15 μg	≤ 25 μg
  9	Tỷ lệ lặp lại toàn diện quy mô σ K1/K1 (1σ, 1 tháng)	≤15ppm	≤ 20 ppm	≤ 30 ppm
  10	Khả năng lặp lại toàn diện của hệ số phi tuyến tính K2/K1 (1σ, 1 tháng)	≤ ± 10 μg /g2	≤ ± 10 μg /g2	≤ ± 10 μg /g2
  11	Tỷ lệ nhiệt độ thiên vị (trung bình nhiệt độ đầy đủ)	≤ ± 10 μg / °C	≤ ± 20 μg / °C	≤ ± 30 μg / °C
  12	Tỷ lệ nhiệt độ của yếu tố thang đo (trung bình trên nhiệt độ)	≤ ± 20 ppm / °C	≤ ± 30 ppm / °C	≤±50 ppm /°C
  13	Tiếng ồn (840 Ω kháng cự lấy mẫu)	≤5mv	≤5mv	≤5mv
  14	Tần số tự nhiên	400~800 Hz	400~800 Hz	400~800 Hz
  15	Dải băng thông	800 ~ 2500 Hz	800 ~ 2500 Hz	800 ~ 2500 Hz
  16	Động cơ ngẫu nhiên	6g ((20-2000Hz)	6g ((20-2000Hz)	6g ((20-2000Hz)
  17	Tác động	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
  18	Phạm vi nhiệt độ hoạt động	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Phạm vi nhiệt độ lưu trữ	-60~+120°C	-60~+120°C	60~+120°C
  20	Nguồn cung cấp điện	±12~±15V	±12~±15V	±12~±15V
  21	Tiêu thụ hiện tại	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Cảm biến nhiệt độ	Tùy chọn	Tùy chọn	Tùy chọn
  23	Kích thước	F25.4X30mm	F25.4X30mm	F25.4X30mm
  24	Trọng lượng	≤ 80g	≤ 80g	≤ 80g






  Sơ đồ kích thước



  Phiên bản tiêu chuẩn



  Lỗ lắp đặt có hình chữ U



  Phân vuông vuông
