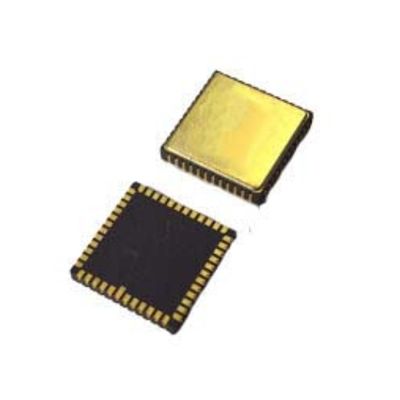

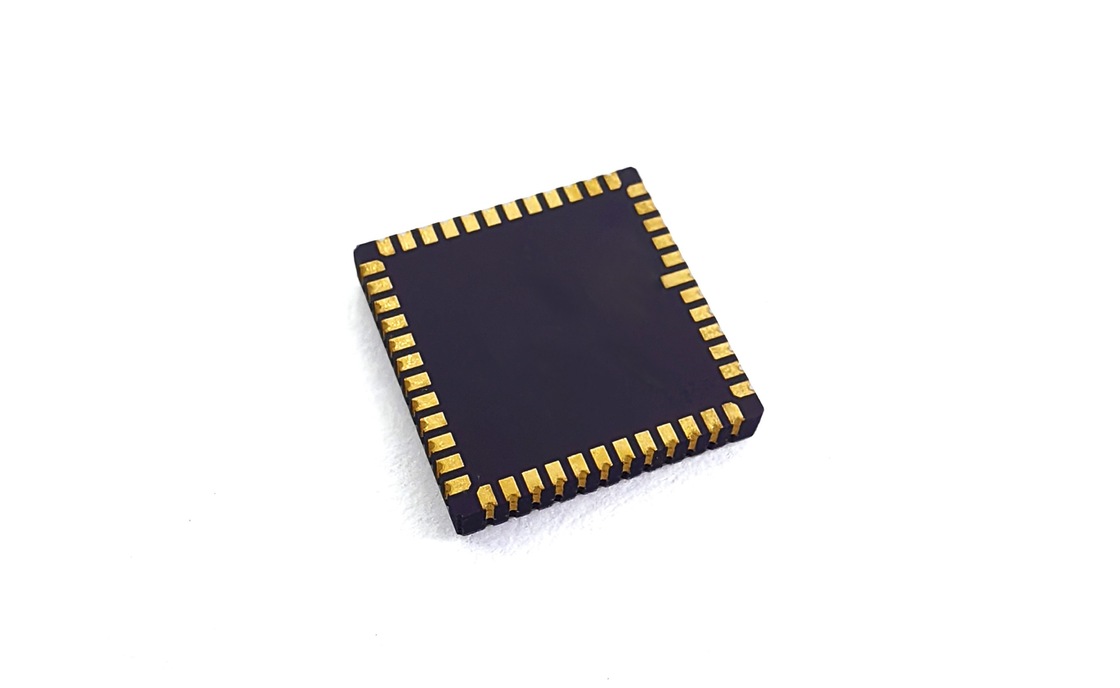

Chip gyroscope MEMS ổn định cao cho MEMS IMU & Hệ thống định vị quán tính

Chip gyroscope MEMS ổn định cao cho MEMS IMU & Hệ thống định vị quán tính

Tên thương hiệu: Firepower
Số mẫu: MGZ221HC-A4
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 100pcs/tháng
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Chứng nhận:
CE
Tên sản phẩm:
PCB con quay hồi chuyển
Phạm vi:
400 độ/giây
Băng thông:
200Hz, @3dB (có thể tùy chỉnh)
Nghị quyết:
24 bit
Yếu tố quy mô:
16000 lsb/độ/s @25oC
Độ trễ (tùy chỉnh):
<1,5 mili giây
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
100pcs/tháng
Làm nổi bật:

Chip gyroscope MEMS cho IMU

,

Máy gyroscope ổn định cao để điều hướng

,

Chip hệ thống định vị quán tính MEMS

Mô tả sản phẩm
Chip gyroscope MEMS ổn định cao cho MEMS IMU & Hệ thống định vị quán tính
MEMS Gyro Chips Fiber Optic Gyro PCB cho định vị chính xác cao
Các tụy tách cho các chân VCP, VREF, VBUF và VREG nên được đặt càng gần chân càng tốt và kháng cự tương đương của các dấu vết nên được giảm thiểu.
  • Các đầu khác của các tụ điện tách cho VREF, VBUF và VREG được kết nối với AVSS_LN gần nhất và sau đó để báo hiệu mặt đất thông qua một hạt từ.
  • Các tụ điện tách cho VCC và VIO cũng được đặt gần các chân tương ứng. Khi VCC hoạt động bình thường, tổng dòng sẽ khoảng 35 mA,đòi hỏi một dấu vết PCB rộng để đảm bảo sự ổn định điện áp.
  • Để lắp ráp trơn tru của thiết bị, hãy cố gắng tránh đường dẫn dưới gói.
  • Tìm các thành phần để tránh các khu vực tập trung căng thẳng.cũng như các khu vực mà các vít định vị dễ bị cong trong quá trình lắp đặt tổng thể.

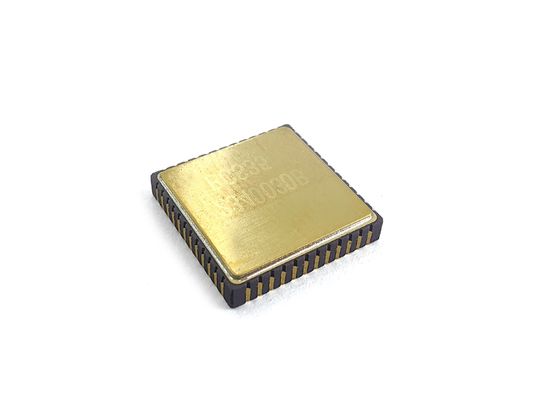

Chip gyroscope MEMS ổn định cao cho MEMS IMU & Hệ thống định vị quán tính 0
Các thông số sản phẩm
Hiệu suất
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Phạm vi Deg/s 400 400 400
Band Width @3DB tùy chỉnh Hz 200 200 300
Độ chính xác đầu ra (SPI kỹ thuật số) bit 24 24 24
Tỷ lệ đầu ra (ODR) (được tùy chỉnh) Hz 12K 12K 12K
Lễ (được tùy chỉnh) ms <1.5 <1.5 < 1
Sự ổn định của Bias Deg/hr ((1o) <0.1 <0.5 <0.1
Sự ổn định thiên vị (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Sự ổn định thiên vị (1σ 1s) Deg/hr ((1o) <3 <15 <3
Lỗi Bias trên nhiệt độ (1σ) Deg/hr ((1o) <10 <30 10
Biến đổi nhiệt độ thiên vị, được hiệu chỉnh ((1σ) Deg/hr ((1o) < 1 <10 < 1
Tính lặp lại thiên vị Deg/hr ((1o) <0.5 <3 <0.3
Nhân tố thang đo ở 25°C Lsb/độ/s 16000 16000 20000
Tỷ lệ lặp lại quy mô (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Nhân tố quy mô so với nhiệt độ (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Tính không tuyến tính của yếu tố quy mô (1σ) ppm < 150ppm < 150ppm < 300 ppm
Đi bộ ngẫu nhiên góc (ARW) °/√h <0.05 <0.25 <0.05
Tiếng ồn (từ đỉnh đến đỉnh) Deg/s <0.35 <0.4 <0.25
Độ nhạy của GValue °/h/g < 1 <3 < 1
Lỗi điều chỉnh rung động ((12gRMS,20-2000) °/hr/g ((rms) < 1 <3 < 1
Thời gian bật điện (dữ liệu hợp lệ) s 750m
Tần số cộng hưởng cảm biến hz 10.5k-13.5k
Sự phù hợp với môi trường
  • Tác động (năng lượng bật): 500g, 1ms
  • Chống va chạm (tắt điện): 10000g, 10ms
  • Rung động ((năng lượng bật): 18g rms (20Hz đến 2kHz)
  • Nhiệt độ làm việc: -40°C đến +85°C
  • Nhiệt độ lưu trữ: -55°C đến +125°C
  • Điện áp cung cấp: 5±0,25V
  • Tiêu thụ hiện tại: 45mAA

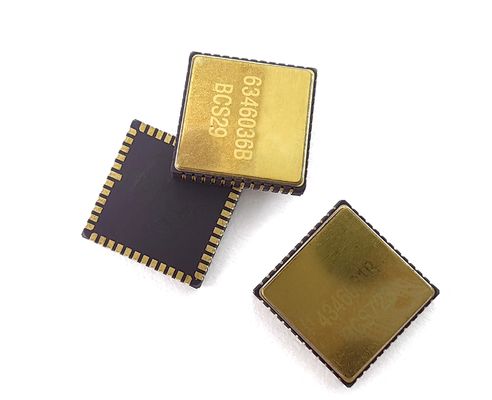

Chip gyroscope MEMS ổn định cao cho MEMS IMU & Hệ thống định vị quán tính 1
Cài đặt
MEMS gyroscope hiệu suất cao là một thiết bị thử nghiệm chính xác cao. Để đạt được hiệu quả thiết kế tốt nhất,nên xem xét các khía cạnh sau đây khi lắp đặt thiết bị trên bảng PCB:
  • Để đánh giá và tối ưu hóa vị trí cảm biến trên PCB, nên xem xét các khía cạnh sau và sử dụng các công cụ bổ sung trong giai đoạn thiết kế:
    • Về mặt nhiệt
    • Đối với căng thẳng cơ học: đo độ uốn cong và/hoặc mô phỏng phần tử hữu hạn
    • Độ bền đối với va chạm: Sau khi PCB của ứng dụng mục tiêu đã được hàn theo cách được khuyến cáo, một thử nghiệm thả được thực hiện
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • Nó thường được khuyến cáo để giữ cho độ dày PCB tối thiểu (được khuyến cáo: 1,6 ~ 2,0 mm), bởi vì căng thẳng vốn có của một tấm PCB mỏng là nhỏ
    • Không nên đặt cảm biến trực tiếp dưới nút hoặc gần nút vì căng thẳng cơ học
    • Nó không được khuyến cáo để đặt cảm biến gần một điểm rất nóng, chẳng hạn như một bộ điều khiển hoặc chip đồ họa, vì điều này có thể làm nóng bảng PCB và làm cho nhiệt độ của cảm biến tăng
