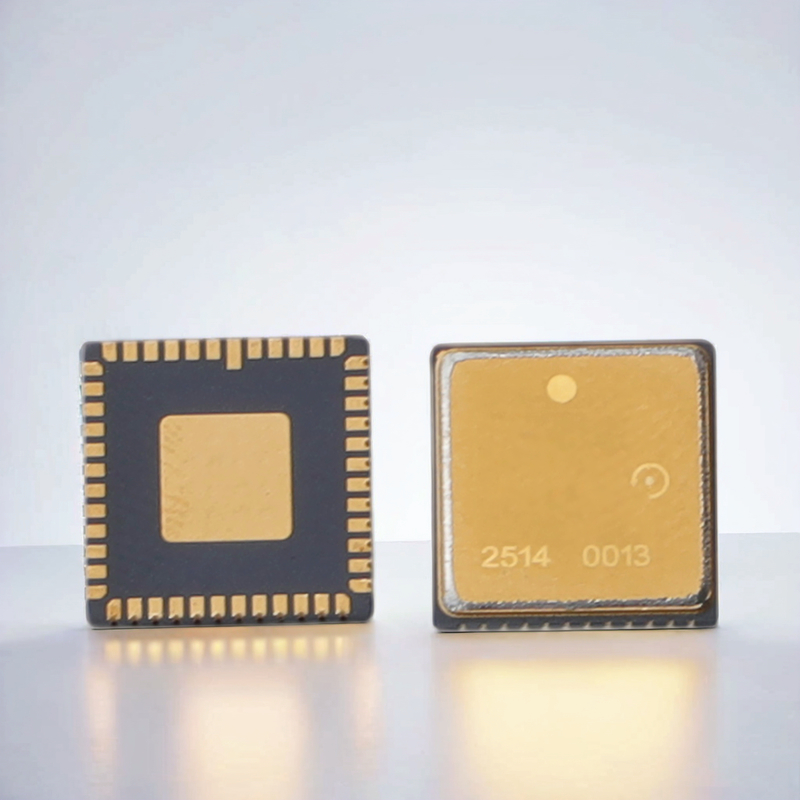

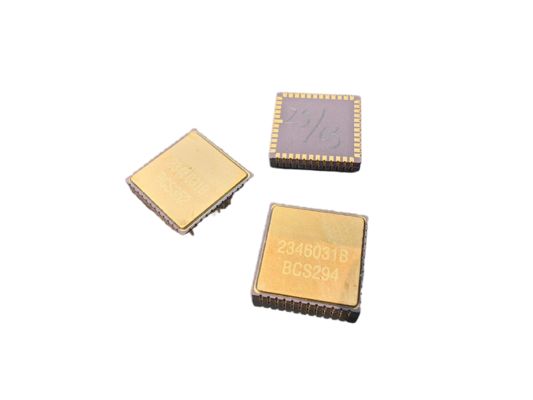

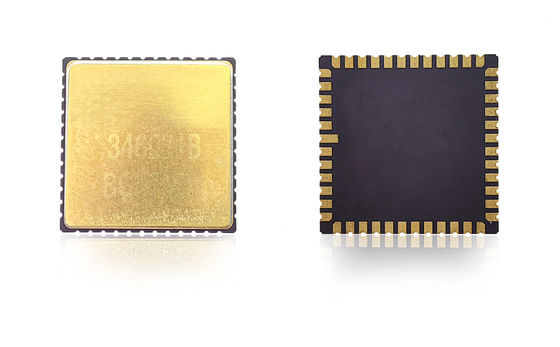

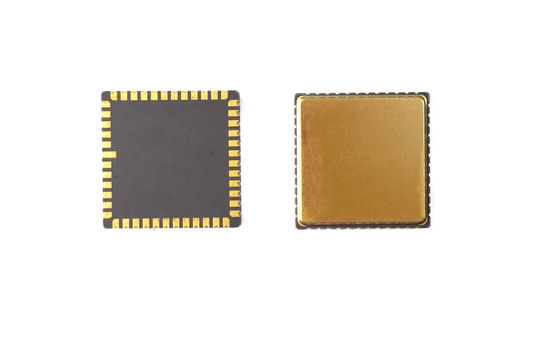

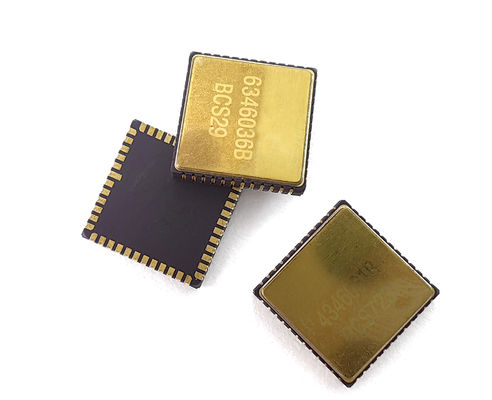

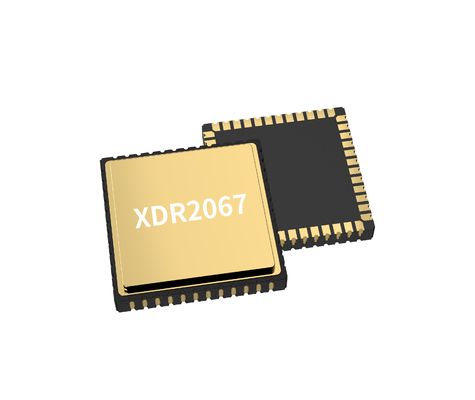

Chiếc chip Gyro MEMS cảm biến quán tính ổn định cao cho tích hợp IMU OEM

Chiếc chip Gyro MEMS cảm biến quán tính ổn định cao cho tích hợp IMU OEM

Tên thương hiệu: Firepower
Số mẫu: MGZ318HC-A1
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Tên sản phẩm:
PCB con quay hồi chuyển
Phạm vi:
400 độ/giây
chiều rộng băng tần:
>200Hz
Độ ổn định thiên vị:
<0,1°/giờ
Độ ổn định thiên vị (1σ 10 giây):
<1°/giờ
Độ ổn định thiên vị (1σ 1s):
3 °/h
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Mô tả sản phẩm
Chiếc chip Gyro MEMS cảm biến quán tính ổn định cao cho tích hợp IMU OEM

Chip quay MEMS của chúng tôi cung cấp cảm biến tỷ lệ góc chính xác cao cho các ứng dụng điều hướng quán tính và điều khiển chuyển động tiên tiến.Được thiết kế với độ tin cậy hàng không vũ trụ và độ bền công nghiệp, nó cung cấp tiếng ồn cực thấp, bất ổn thiên vị thấp và ổn định nhiệt độ tuyệt vời cho các nền tảng đòi hỏi độ chính xác lâu dài và hiệu suất mạnh mẽ.

Được thiết kế cho máy bay không người lái, robot tự động và thiết bị công nghiệp, chip chuyển động MEMS này cung cấp phản ứng năng động nhanh, yếu tố hình dạng nhỏ gọn,và tiêu thụ năng lượng thấp làm cho nó lý tưởng cho các hệ thống định vị nhúng và nền tảng chuyển động chính xác.

Hướng dẫn thiết kế PCB
  • Các tụ điện tách cho các chân VCP, VREF, VBUF và VREG nên được đặt gần chân càng tốt, với khả năng kháng tương đương dấu hiệu tối thiểu
  • Các đầu khác của tụ điện tách cho VREF, VBUF và VREG nên kết nối với AVSS_LN gần nhất và sau đó để báo hiệu mặt đất thông qua một hạt từ tính
  • Các tụy tách cho VCC và VIO phải được đặt gần các chân tương ứng
  • Hoạt động VCC đòi hỏi khoảng 35mA hiện tại sử dụng dấu vết PCB rộng để đảm bảo ổn định điện áp
  • Tránh định tuyến dưới gói để lắp ráp trơn tru
  • Các thành phần vị trí để tránh các khu vực tập trung căng thẳng, các yếu tố phân tán nhiệt lớn, các điểm tiếp xúc cơ học và các vị trí dễ bị cong
Chiếc chip Gyro MEMS cảm biến quán tính ổn định cao cho tích hợp IMU OEM 0
Thông số kỹ thuật hiệu suất
Hiệu suất Đơn vị MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Phạm vi Deg/s 400 400 400
Band Width @3DB tùy chỉnh Hz 200 200 300
Độ chính xác đầu ra (SPI kỹ thuật số) bit 24 24 24
Tỷ lệ đầu ra (ODR) (được tùy chỉnh) Hz 12K 12K 12K
Lễ (được tùy chỉnh) ms <1.5 <1.5 < 1
Sự ổn định của Bias Deg/hr ((1o) <0.1 <0.5 <0.1
Sự ổn định thiên vị (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Sự ổn định thiên vị (1σ 1s) Deg/hr ((1o) <3 <15 <3
Lỗi Bias trên nhiệt độ (1σ) Deg/hr ((1o) <10 <30 10
Biến đổi nhiệt độ thiên vị, được hiệu chỉnh ((1σ) Deg/hr ((1o) < 1 <10 < 1
Tính lặp lại thiên vị Deg/hr ((1o) <0.5 <3 <0.3
Nhân tố thang đo ở 25°C Lsb/độ/s 16000 16000 20000
Tỷ lệ lặp lại quy mô (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Nhân tố quy mô so với nhiệt độ (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Tính không tuyến tính của yếu tố quy mô (1σ) ppm < 150ppm < 150ppm < 300 ppm
Đi bộ ngẫu nhiên góc (ARW) °/√h <0.05 <0.25 <0.05
Tiếng ồn (từ đỉnh đến đỉnh) Deg/s <0.35 <0.4 <0.25
Độ nhạy của GValue °/h/g < 1 <3 < 1
Lỗi điều chỉnh rung động ((12gRMS,20-2000) °/hr/g ((rms) < 1 <3 < 1
Thời gian bật điện (dữ liệu hợp lệ) s 750m
Tần số cộng hưởng cảm biến hz 10.5k-13.5k
Thông số kỹ thuật môi trường
  • Tác động (năng lượng bật): 500g, 1ms
  • Chống va chạm (tắt điện): 10000g, 10ms
  • Rung động (sức bật): 18g rms (20Hz đến 2kHz)
  • Nhiệt độ làm việc: -40°C đến +85°C
  • Nhiệt độ lưu trữ: -55°C đến +125°C
  • Điện áp cung cấp: 5±0,25V
  • Lượng tiêu thụ hiện tại: 45mA
Chiếc chip Gyro MEMS cảm biến quán tính ổn định cao cho tích hợp IMU OEM 1
Hướng dẫn cài đặt

Máy quay MEMS hiệu suất cao này là thiết bị chính xác. Để hoạt động tối ưu, hãy xem xét các khuyến nghị cài đặt sau:

  • Đánh giá vị trí cảm biến bằng cách phân tích nhiệt, đo độ uốn cong và mô phỏng yếu tố hữu hạn
  • Thực hiện thử nghiệm rơi sau khi hàn để xác minh độ bền tác động
  • Giữ khoảng cách với các điểm tập trung căng thẳng:
    • Sử dụng độ dày PCB của 1,6-2,0mm để giảm thiểu căng thẳng vốn có
    • Tránh đặt gần các nút hoặc các điểm căng cơ khí
    • Giữ xa các nguồn nhiệt như bộ điều khiển hoặc chip đồ họa
