Chip con quay hồi chuyển MEMS cấp hàng hải cho UAV & Điều hướng

Chip con quay hồi chuyển MEMS cấp hàng hải cho UAV & Điều hướng

Tên thương hiệu: Firepower
Số mẫu: MGZ221HC
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 100 PC/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Tên sản phẩm:
PCB con quay hồi chuyển
Phạm vi:
400 độ/giây
độ rộng băng tần:
>200Hz, @3dB
Nghị quyết:
24 bit
Yếu tố quy mô:
16000 lsb/độ/s, @25oC
Độ trễ (tùy chỉnh):
<1,5 mili giây
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
100 PC/tháng
Làm nổi bật:

chip con quay hồi chuyển MEMS cấp hàng hải

,

Con quay hồi chuyển MEMS cho điều hướng UAV

,

Con quay hồi chuyển sợi quang có bảo hành

Mô tả sản phẩm
Chiếc chip gyroscope MEMS cấp điều hướng cho UAV & điều hướng
Máy quay MEMS chính xác cao để đo quán tính
Chip quay MEMS của chúng tôi cung cấp cảm biến tỷ lệ góc chính xác cao cho các ứng dụng điều hướng quán tính và điều khiển chuyển động tiên tiến.Được thiết kế với độ tin cậy hàng không vũ trụ và độ bền công nghiệp, nó cung cấp tiếng ồn cực thấp, bất ổn thiên vị thấp và ổn định nhiệt độ tuyệt vời cho các nền tảng đòi hỏi độ chính xác lâu dài và hiệu suất mạnh mẽ.
Được thiết kế cho máy bay không người lái, robot tự động và thiết bị công nghiệp, chip chuyển động MEMS này cung cấp phản ứng năng động nhanh, yếu tố hình dạng nhỏ gọn,và tiêu thụ năng lượng thấp ờ làm cho nó lý tưởng cho các hệ thống định vị nhúng và nền tảng chuyển động chính xác.
Hướng dẫn thiết kế PCB
  • Các tụ điện tách cho các chân VCP, VREF, VBUF và VREG nên được đặt gần chân càng tốt với khả năng kháng vết tối thiểu
  • Các đầu khác của tụ điện tách cho VREF, VBUF và VREG nên kết nối với AVSS_LN gần nhất và sau đó để báo hiệu mặt đất thông qua một hạt từ tính
  • Các tụy tách cho VCC và VIO phải được đặt gần các chân tương ứng
  • Hoạt động VCC đòi hỏi khoảng 35mA hiện tại - sử dụng các dấu vết PCB rộng để ổn định điện áp
  • Tránh định tuyến dưới gói để lắp ráp trơn tru
  • Đặt các thành phần ra khỏi các khu vực tập trung căng thẳng, các nguồn nhiệt và các điểm tiếp xúc cơ học

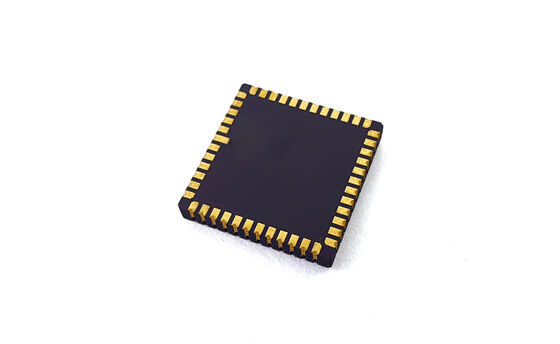

Chip con quay hồi chuyển MEMS cấp hàng hải cho UAV & Điều hướng 0
Thông số kỹ thuật
Hiệu suất Đơn vị MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Phạm vi Deg/s 400 400 400
Band Width @3DB tùy chỉnh Hz 200 200 300
Độ chính xác đầu ra (SPI kỹ thuật số) bit 24 24 24
Tỷ lệ đầu ra (ODR) (được tùy chỉnh) Hz 12K 12K 12K
Lễ (được tùy chỉnh) ms <1.5 <1.5 < 1
Sự ổn định của Bias Deg/hr ((1o) <0.1 <0.5 <0.1
Sự ổn định thiên vị (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Sự ổn định thiên vị (1σ 1s) Deg/hr ((1o) <3 <15 <3
Lỗi Bias trên nhiệt độ (1σ) Deg/hr ((1o) <10 <30 10
Biến đổi nhiệt độ thiên vị, được hiệu chỉnh ((1σ) Deg/hr ((1o) < 1 <10 < 1
Tính lặp lại thiên vị Deg/hr ((1o) <0.5 <3 <0.3
Nhân tố thang đo ở 25°C Lsb/độ/s 16000 16000 20000
Tỷ lệ lặp lại quy mô (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Nhân tố quy mô so với nhiệt độ (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Tính không tuyến tính của yếu tố quy mô (1σ) ppm < 150ppm < 150ppm < 300 ppm
Đi bộ ngẫu nhiên góc (ARW) °/√h <0.05 <0.25 <0.05
Tiếng ồn (từ đỉnh đến đỉnh) Deg/s <0.35 <0.4 <0.25
Độ nhạy của GValue °/h/g < 1 <3 < 1
Lỗi điều chỉnh rung động ((12gRMS,20-2000) °/hr/g ((rms) < 1 <3 < 1
Thời gian bật điện (dữ liệu hợp lệ) s 750m
Tần số cộng hưởng cảm biến hz 10.5k-13.5k
Thông số kỹ thuật môi trường
  • Tác động (năng lượng bật): 500g, 1ms
  • Chống va chạm (tắt điện): 10000g, 10ms
  • Rung động ((năng lượng bật): 18g rms (20Hz đến 2kHz)
  • Nhiệt độ làm việc: -40°C đến +85°C
  • Nhiệt độ lưu trữ: -55°C đến +125°C
  • Điện áp cung cấp: 5±0,25V
  • Tiêu thụ dòng: 45ma

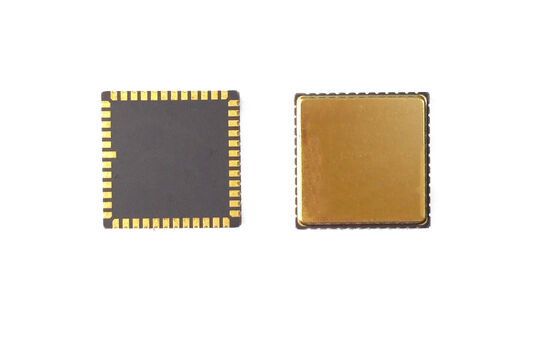

Chip con quay hồi chuyển MEMS cấp hàng hải cho UAV & Điều hướng 1
Hướng dẫn cài đặt
Máy quay MEMS hiệu suất cao là một thiết bị thử nghiệm chính xác cao. Để đạt được hiệu suất thiết kế tối ưu, hãy xem xét các khuyến nghị lắp đặt sau:
  • Đánh giá vị trí cảm biến bằng cách phân tích nhiệt, mô phỏng căng thẳng cơ học (đánh giá uốn cong / FEA) và thử nghiệm độ bền tác động
  • Giữ khoảng cách thích hợp với:
    • Khuyến nghị độ dày PCB: 1.6-2.0mm để giảm thiểu căng thẳng vốn có
    • Nút/điểm căng cơ khí
    • Nguồn nhiệt (điện điều khiển, chip đồ họa) có thể làm tăng nhiệt độ PCB
  • Tránh đặt ở những nơi dễ bị căng thẳng cơ khí, cong hoặc mở rộng nhiệt
