| Tên thương hiệu: | Firepower |
| Số mẫu: | MFOG-910 |
| MOQ: | 1 |
| giá bán: | 700$ |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 500/tháng |

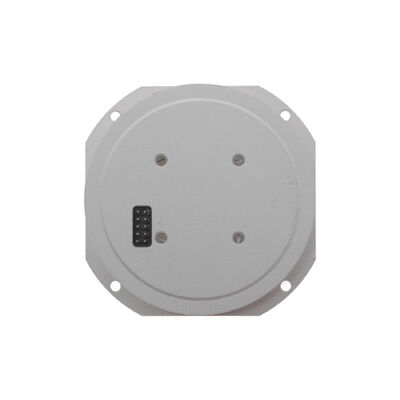

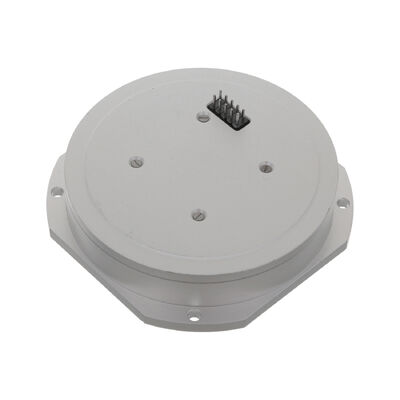

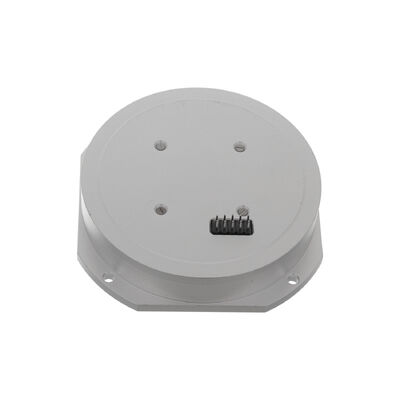

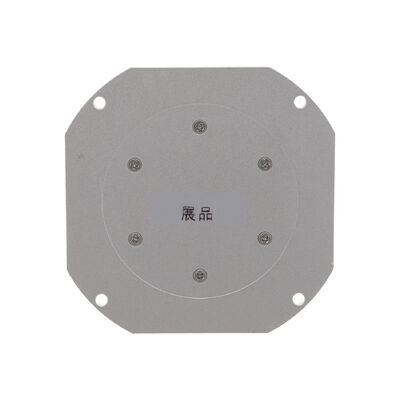

Con quay hồi chuyển sợi quang MFOG-910
Con quay hồi chuyển sợi quang MFOG-910 là một thiết bị cảm biến chuyển động tiên tiến được thiết kế chohệ thống điều khiển bay và dẫn đường tự động của UAV. Với phạm vi đo±240°/s, độ ổn định độ lệch thấp và băng thông cao, nó cung cấp phép đo tốc độ góc chính xác để ổn định và dẫn đường đáng tin cậy cho máy bay không người lái.
Sản phẩm này bao gồm các bộ phận đường quang, bộ phận mạch và bộ phận kết cấu. Nó có cấu trúc đơn giản không có bộ phận chuyển động, không có bộ phận hao mòn, khởi động nhanh, kích thước nhỏ gọn và thiết kế nhẹ, làm cho nó lý tưởng cho các ứng dụng điều khiển và đo lường tư thế.
Thành phần sản phẩm
Thông số kỹ thuật
| FOG VG910H1 | Thông số kỹ thuật |
|---|---|
| Phạm vi (°/s) | Độ ổn định độ lệch (RMS, °/h) |
| Hệ số tỷ lệ (mV/°/s) | 47±5 |
| Độ phi tuyến của hệ số tỷ lệ (ppm) | ≤1000 |
| Độ ổn định độ lệch bằng 0 (10s, 1σ, °/H) | Nhiễu ngẫu nhiên góc (°/√h) |
| Độ lặp lại độ lệch bằng 0 (1σ, °/H) | Nhiễu ngẫu nhiên góc (°/√h) |
| Băng thông 3dB (Hz) | ≥1000 |
| Độ nhiễu ngẫu nhiên (°/√H) | Băng thông (kHz) |
| Nguồn điện (V) | 5±0.25±12 |
| 0.5 | Kích thước (mm) |
| Va đập (g) | MTBF (20°C) |
| Gia tốc (g) | ≥70 |
| Tuổi thọ (năm) | ≥15 |
| MTBF | ≥100.000 |
Bản vẽ phác thảo
Ứng dụng
Thay thế Fizoptika VG910
MFOG-910được thiết kế để cung cấphiệu suất tương đương hoặc vượt trội so với con quay hồi chuyển sợi quang Fizoptika VG910.
Tương đương
giải pháp thay thế đáng tin cậy cho Fizoptika VG910 trong các ứng dụng dẫn đường quán tính và ổn định.
Thông số
| FOG VG910H1 | FOG MFOG-910 | Phạm vi tốc độ góc (°/s) |
|---|---|---|
| 250 | ±240 | Độ ổn định độ lệch (RMS, °/h) |
| 1 | ≥1 | Nhiễu ngẫu nhiên góc (°/√h) |
| 0.015 | ≤0.02 | Băng thông (kHz) |
| 1 | ≥1 | Độ ổn định/Độ lặp lại hệ số tỷ lệ (RMS, %) |
| 0.02 | ≤0.1 | Thời gian khởi động (s) |
| 0.03 | Khởi động nhanh | Tiêu thụ điện năng (W) |
| 0.5 | ≤1.5 | Kích thước (mm) |
| 82 * 82 * 20 | 82 * 82 * 19.5 | Trọng lượng (g) |
| 150 | ≤150 | Nhiệt độ hoạt động (°C) |
| −40 ~ +70 | Nhiệt độ lưu trữ (°C) | Nhiệt độ lưu trữ (°C) |
| −55 ~ +85 | Rung động (RMS, 0.02-2 kHz, g) | Rung động (RMS, 0.02-2 kHz, g) |
| 30 | 20 | Va đập (g, 1 ms) |
| 1200 | ≥1500 | MTBF (20°C) |
| 100.000 giờ | ≥100.000 giờ | Tuổi thọ |
| 15 năm | ≥15 năm | Câu hỏi thường gặp |
1. Con quay hồi chuyển sợi quang là gì?
Con quay hồi chuyển sợi quang (FOG) là một cảm biến tốc độ góc có độ chính xác cao dựa trên
hiệu ứng Sagnac. Nó đo tốc độ quay bằng cách phát hiện sự khác biệt pha giữa hai chùm tia sáng di chuyển theo hướng ngược nhau bên trong cuộn sợi quang. Cảm biến FOG được sử dụng rộng rãi tronghệ thống dẫn đường quán tính, UAV, robot và bệ ổn định.
Có. Con quay hồi chuyển sợi quang vi mô-nano MFOG-910
được thiết kế để cung cấp hiệu suất tương đương với VG910H1. Nó cóphạm vi tốc độ góc, băng thông, kích thước và thông số môi trường tương tự, làm cho nó phù hợp để thay thế trong nhiều hệ thống dẫn đường quán tính và ổn định.3. Ưu điểm của con quay hồi chuyển sợi quang là gì?Con quay hồi chuyển sợi quang mang lại nhiều ưu điểm so với con quay hồi chuyển cơ học và cảm biến MEMS:
Không có bộ phận chuyển động
Độ tin cậy cao và tuổi thọ dài
.4. Những ứng dụng nào sử dụng con quay hồi chuyển sợi quang?
Dẫn đường UAV và máy bay không người lái
Hệ thống dẫn đường quán tính (INS)
Đo lường tư thế có độ chính xác cao
Phản ứng nhanh và băng thông cao
.6. Con quay hồi chuyển sợi quang so với con quay hồi chuyển MEMS như thế nào?
Độ chính xác cao hơn
Độ trôi thấp hơn
.
