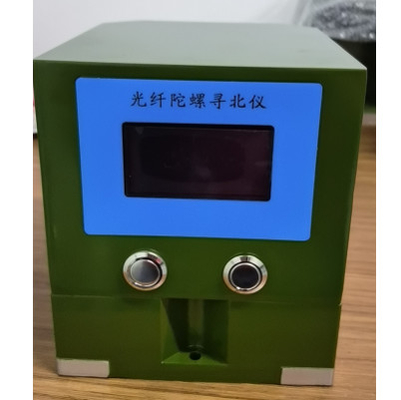

0,1deg phía bắc tìm kiếm độ chính xác cảm biến sợi quang tìm kiếm phía bắc
Những yêu cầu về môi trường
1) Nhiệt độ làm việc: -40 ℃ ～ + 65 ℃;
2) Nhiệt độ bảo quản: -45 ℃ ～ + 70 ℃.
3) Cát và bụi: Trong điều kiện cát và bụi được quy định trong Điều 2 của GJB150.12, các điều kiện sau sẽ không xảy ra trong công cụ tìm phía bắc của con quay hồi chuyển sợi quang:
một.Tổ chức quá chặt chẽ, bế tắc hoặc trục trặc;
b.Các bộ phận điện bị đoản mạch hoặc không thể hoạt động bình thường;
c.Các bộ phận cơ khí bên trong bị bám bụi.
4) Sương muối
Công cụ tìm kiếm phía bắc con quay hồi chuyển sợi quang phải đáp ứng các điều kiện phun muối của GJB150.11.
5) Điều kiện môi trường ẩm ướt và nóng
Độ ẩm tương đối: 95%;nhiệt độ: 30 ± 2C;thời gian trữ cót 72 giờ.
Điện trở cách điện không được nhỏ hơn 2 MΩ, bề mặt kim loại không được ăn mòn và lớp phủ không bị phồng rộp hoặc bong tróc, và nó có thể hoạt động bình thường.
6) Môi trường rung động
Yêu cầu về môi trường rung quét hình sin
Dải tần số: 5Hz ~ 5.5Hz, độ dịch chuyển rung (biên độ kép) 25.4mm
Dải tần số: 5.5Hz ~ 200Hz, gia tốc rung 1.5g;
Thời gian quét: 12 phút;
Hướng dao động: 3 trục (trục X, trục Y, trục Z);
Mỗi trục: 2h;
7) Điều kiện môi trường tác động
Dạng sóng tác động: xung nửa sin
Gia tốc đỉnh: 20g, độ rộng xung 11ms,
Số tác động trên mỗi trục (trục X, trục Y, trục Z): 3
8) Điều kiện môi trường va chạm
Gia tốc tối đa: 10g
Độ rộng xung: 16ms
Tốc độ va chạm: trục tung 80 lần / phút
Số lần va chạm: 1000 ± 10 lần
Hướng va chạm: mặt phẳng lắp đặt thẳng đứng
9) Yêu cầu về môi trường đối với ô tô thể thao
Chiếc xe thể thao đường trường đã đi được 500 km.Trong:
Đường đất, đường cấp phối: Tốc độ 20-30 km / h, 300 km.
Đường nhựa và đường bê tông: tốc độ xe 30 - 40 km / h, 200 km.
10) Tương thích điện từ
Khả năng tương thích điện từ đề cập đến các yêu cầu liên quan của GJB151A-97 "Yêu cầu về độ nhạy và phát xạ điện từ đối với thiết bị quân sự và hệ thống phụ".
11) Từ trường
Các đặc tính hoạt động của công cụ tìm hướng bắc con quay hồi chuyển trong điều kiện cường độ cảm ứng từ (3 ± 0,5) × 10-4T phải đáp ứng các yêu cầu về chỉ số kỹ thuật.
Hiệu suất điện
1) Điện trở cách điện
Điện trở cách điện giữa các mạch độc lập của công cụ tìm hướng bắc con quay hồi chuyển và giữa mạch và vỏ không được nhỏ hơn 100 MΩ trong điều kiện khí quyển tiêu chuẩn.
| Các thông số kỹ thuật chính | ||
| Thông số | FNF701 | Đơn vị |
| Bắc tìm kiếm độ chính xác (1σ) | ≤0.1 | ° |
| Bắc tìm kiếm thời gian | ≤ 3 | min |
| Độ chính xác theo chiều ngang (cao độ và cuộn) | ≤0.05 (1σ) | ° |
| Độ tuyến tính tròn (1σ) | ≤0.1 | ° |
| Thời gian chuẩn bị bật nguồn | 6 | min |
| giao diện | RS422 | / |
| Trọng lượng | <5,5 | Kilôgam |
| Kích thước | 150 × 170 × 172 | mm |
| Chế độ làm việc |
Sau khi bật nguồn, nó bắt đầu tự kiểm tra.Sau khi tự kiểm tra hoàn thành, nó sẽ phản hồi với phía bắc của máy tính phía trên lệnh tìm kiếm.Và sau khi tìm kiếm phía bắc, phía bắc tìm kiếm kết quả sẽ được gửi đến máy tính phía trên. |
|
| Yêu cầu về môi trường | ||
| Nhiệt độ hoạt động | -40 ~ +65 | ° C |
| Nhiệt độ bảo quản | -45 ~ +70 | ° C |
| Độ ẩm tương đối | 95 | % |
| Vẻ bề ngoài | Bề mặt kim loại không bị gỉ và lớp phủ không gây phồng rộp hoặc bong tróc. | |
| Hiệu suất điện | ||
| Nguồn cấp | 24 ± 4V | |
| Sự tiêu thụ năng lượng | <30W | |
| Vật liệu chống điện |
Điện trở cách điện giữa các mạch riêng lẻ của công cụ tìm con quay hồi chuyển phía bắc với mạch và vỏ của nó không được nhỏ hơn 10 MΩ trong điều kiện khí quyển tiêu chuẩn các điều kiện. |
|
| khả năng bảo trì | ||
| MTBF | ≥1000 | giờ |
| MTTR | ≤30 | min |
Kích thước
Giao diện bên ngoài
1.1.1 Với đầu vào nguồn 24V ± 4V.
1.1.2 Với chức năng đầu ra cổng nối tiếp, đầu ra cổng nối tiếp được xác định như sau:
Cổng giao tiếp bên ngoài sử dụng dạng giao diện nối tiếp RS422, với 1 bit bắt đầu, 8 bit dữ liệu, 1 bit dừng, không có chẵn lẻ và tốc độ truyền là 9600bps.Dữ liệu ở định dạng ASIC.
