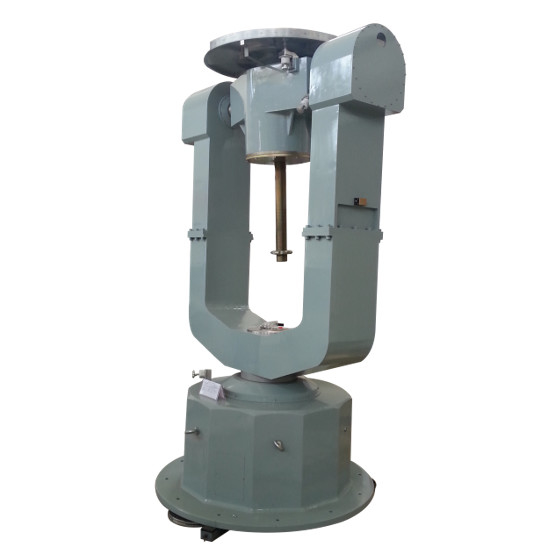

Bộ mô phỏng chuyển động quay tự do ba trục xoay 360 độ

bàn xoay ba trục 360deg mô phỏng chuyển động quay tự do liên tục trình mô phỏng vị trí ba trục

1 lời nói đầu

Theo nhu cầu của XXX cần mua bàn xoay 3 trục với các chức năng định vị, tốc độ và mô phỏng.

2 Chỉ số kỹ thuật chính

2.1 Trọng lượng tải: 30 Kg

2.2 Kích thước tải: đường kính 500 mm × 500 mm;

2.3 Cấu trúc bàn cơ: UUT

2.4 Giao điểm ba trục: bóng trong bán kính 0,25mm (đảm bảo gia công)

Độ chính xác quay 2,5 độ nghiêng: lăn ± 5 "

Sân ± 5 "

Vòng bi ± 5 "

2.6 Độ vuông góc của ba trục: trục cuộn và trục bước ± 5 "

2.7 Định vị độ chính xác của vị trí góc ba trục: ± 6 ″

2.8 Độ phân giải của phép đo vị trí góc ba trục: 0,36 "

2.9 Phạm vi quay ba trục: ba trục liên tục

2.10 Phạm vi tốc độ góc: cuộn ± 0,001 ° / s ~ 400 ° / s

Pitch ± 0,001 ° / s ~ 400 ° / s

Góc phương vị ± 0,001 ° / s-200 ° / s

2.11 Độ chính xác tỷ lệ góc: 5 × 10^-5(Trung bình 360 °)

5 × 10^-4(10 ° trung bình)

5 × 10^-3(1 ° trung bình)

2.12 Ổn định tỷ lệ góc: 5 × 10^-5(Trung bình 360 °)

5 × 10^-4(10 ° trung bình)

5 × 10^-3(1 ° trung bình)

2.13 Gia tốc góc tối đa: cuộn 200 ° / s²

Pitch 200 ° / s²

Chịu lực 100 ° / s²

2.15 Giao diện mô phỏng

Với chức năng mô phỏng kỹ thuật số, giao diện truyền thông RS-232, tốc độ truyền được xác định.

2.16 Vòng trượt dẫn điện (TBD)

Vòng lặp là một vòng lặp phổ biến, trong đó:

Vòng nguồn: 28 V, 10 A;

Điện trở tiếp xúc vòng trượt: 0,005Ω (tĩnh), 0,01Ω (động).

2.17 Nguồn cung cấp

A) Ba pha bốn dây, 380V ± 10%, 50 Hz ± 3%

B) Một pha, 220V ± 10%, 50HZ ± 3%

2.18 Điều kiện làm việc

A) Nhiệt độ hoạt động: 20 ± 10 ℃;

B) Độ ẩm tương đối: ≤ 50% (30 ℃);

C) Điện trở nối đất của dây nối đất nhỏ hơn 2Ω;

D) với nền cách ly địa chấn;

E) Xung quanh không có nhiễu điện từ mạnh.
