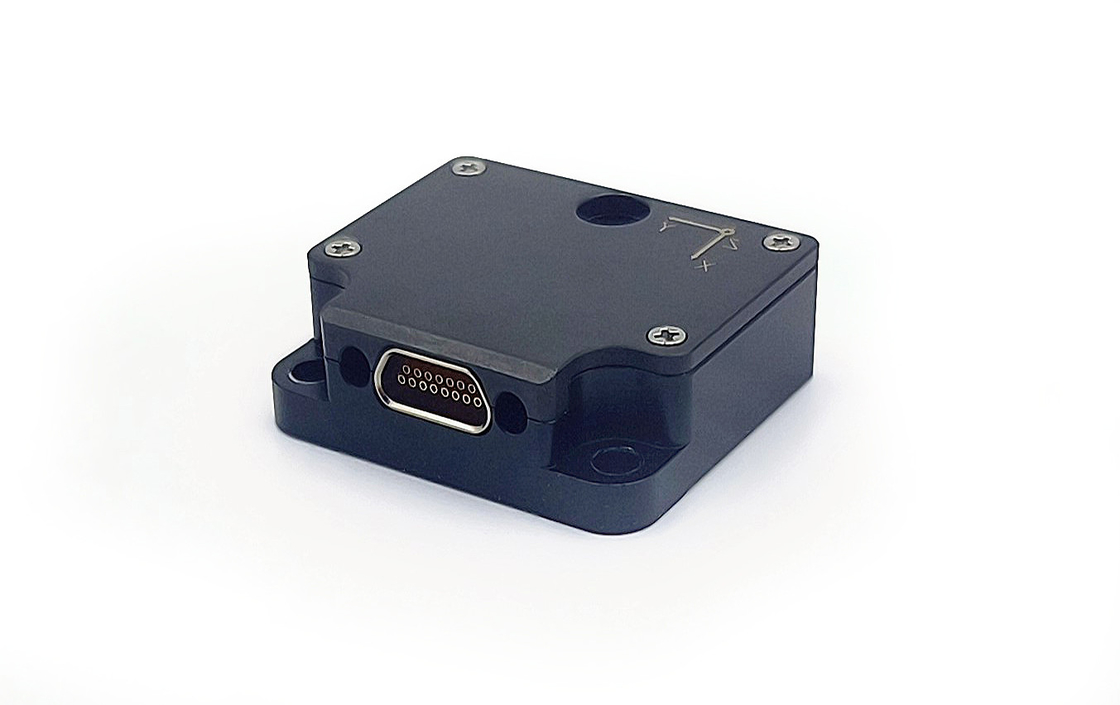

IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp

Name: IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Tên thương hiệu:	Firepower
Số mẫu:	IMU200J
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	L/C,T/T
Khả năng cung cấp:	500/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

phạm vi con quay hồi chuyển:

±500°/giây

con quay hồi chuyển Độ ổn định không thiên vị:

4°/h

Phạm vi Acc:

±16g

Ổn định thiên vị gia tốc kế:

0,2 mg (ALLAN)

Phương thức giao tiếp:

RS422 1 kênh

băng thông:

200HZ

Trọng lượng:

45g

Kích thước:

44,8*38,6*13,5mm

chi tiết đóng gói:

miếng bọt biển/hộp

Khả năng cung cấp:

500/tháng

Làm nổi bật:

UAV công nghiệp IMU Accelerometer Gyro

UAV chiến thuật IMU Accelerometer Gyro

Khả năng thích nghi môi trường cao IMU Accelerometer Gyro

Mô tả sản phẩm

IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp

Mô tả sản phẩm

IMU200J là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ máy vi tính (MEMS), với kính quay MEMS hiệu suất cao và máy tăng tốc MEMS tích hợp,phát ra 3 tốc độ góc và 3 gia tốc.
IMU200J có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ.
được sử dụng rộng rãi trong UAV chiến thuật và công nghiệp, đạn thông minh, tìm kiếm và các lĩnh vực khác.

Các lĩnh vực ứng dụng chính bao gồm:

* UAV chiến thuật và công nghiệp
* Súng thông minh
* Người tìm kiếm

Chức năng chính

1. Máy quay số ba trục:

1 Phạm vi đo động:± 500o/s
②. Sự ổn định không thiên vị: 1°/h

2. Triaxial số gia tốc:
①Phạm vi đo động:±16g
2 Tính ổn định không thiên vị: 0, 07 mg (ALLAN);

3Độ tin cậy cao: MTBF > 20000h;
4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 oC ~ 70 oC):
thuật toán hiệu chỉnh nhiệt độ và bù đắp hiệu suất cao tích hợp;
5- Phù hợp với các điều kiện rung động mạnh;
6. Giao diện 1 kênh UART, 1 kênh SPI, 1 kênh CAN.

Các thông số kỹ thuật

Parameter		Điều kiện thử nghiệm	Giá trị điển hình	Đơn vị
Gyro	Phạm vi đo động	-	± 500	o/s
	Sự ổn định thiên vị bằng không	Phân biến Allan (khu vực 500 °/s, nhiệt độ bình thường)	4	o/h
	Sự ổn định thiên vị bằng không	Trung bình 10 s (-40 oC ~ + 80 oC, nhiệt độ không đổi)	20	o/h
	Không thiên vị	Phạm vi thiên vị bằng không	≤ ± 0.1	o/s
		Sự thay đổi thiên vị bằng không trong toàn bộ phạm vi nhiệt độ (trung bình 1 giây)	± 0.07	o/s
		Tỷ lệ lặp lại không thiên vị	0.012	o/s
		Hiệu ứng của gia tốc tuyến tính đối với thiên vị	0.002	o/s/g
	Nhân tố quy mô	Độ chính xác của yếu tố quy mô	0.2	% FS
	Nhân tố quy mô	Không tuyến tính của yếu tố quy mô	0.05	% FS
	Nghị quyết		0.005	°/s
	Đi bộ ngẫu nhiên góc	-	0.06	°/√hr
	Dải băng thông	-	220	Hz
Đồng hồ tăng tốc	Phạm vi đo động	-	±16	g
	Sự ổn định thiên vị bằng không	Phân biến Allan (phạm vi 16g, nhiệt độ bình thường)	0.2	mg
	Sự ổn định thiên vị bằng không	Trung bình 10 s (-40 oC ~ + 80 oC, nhiệt độ không đổi)	1	mg
	Không thiên vị	Phạm vi thiên vị bằng không	±2	mg
		Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ	±2	mg
		Khả năng bắt đầu lặp lại	0.2	mg
	Nhân tố quy mô	Độ chính xác của yếu tố quy mô	0.2	%
	Nhân tố quy mô	Không tuyến tính của yếu tố quy mô	0.05	% FS
	Đi bộ ngẫu nhiên tốc độ	-	0.08	m/s/√hr
	Dải băng thông	-	200	Hz
Giao diện truyền thông	1 tuyến đường SR422	Tỷ lệ Baud	460.8	MHz
Đặc điểm điện	Điện áp	-	5±0.5	V
	Tiêu thụ năng lượng	-	1.5	W
	Ripple	P-P	150	mV
Đặc điểm cấu trúc	Kích thước	-	44.8×38.6×13.5	mm
Đặc điểm cấu trúc	Trọng lượng	-	45±1	g
Môi trường sử dụng	Nhiệt độ hoạt động	-	-40~80	oC
	Nhiệt độ lưu trữ	-	-45~85	oC
	Vibration (sự rung động)	-	20 ~ 2000Hz,6.06g
	Tác động	-	1000g,0.5ms
Độ tin cậy	MTBF	-	20000	h
Độ tin cậy	Thời gian làm việc liên tục	-	120	h

Sơ đồ phác thảo

Hình ảnh chi tiết

Thanh toán và vận chuyển

IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp 3

IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp 4

IMU Accelerometer Gyro với khả năng thích nghi môi trường cao cho UAV chiến thuật và công nghiệp 5
