Con quay gia tốc kế IMU
Created with Pixso.

Hệ thống định vị quán tính trong UAV

Hệ thống định vị quán tính trong UAV

Tên thương hiệu: Firepower
Số mẫu: GI200G-B0
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Tên sản phẩm:
Con quay hồi chuyển IMU cho UAV
con quay hồi chuyển Độ ổn định không thiên vị:
10 °/giờ (GJB, 10 giây), 2,0 °/giờ (ALLAN)
phạm vi con quay hồi chuyển:
±500º/giây
Độ lệch Zero của máy đo gia tốc:
0,5mg
phạm vi gia tốc:
±16g
Nhiệt độ hoạt động:
-40~+80℃
Rung động:
20~2000Hz
băng thông:
200HZ
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Bộ cảm biến quán tính IMU nhỏ gọn

,

Bộ cảm biến quán tính UAV IMU

,

Bộ cảm biến quán tính IMU trọng lượng thấp

Mô tả sản phẩm

Hệ thống định vị quán tính trong UAV



Mô tả sản phẩm



GI200G-B0-IMU là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ máy vi tính (MEMS), với kính quay MEMS hiệu suất cao và máy tăng tốc MEMS tích hợp,phát ra 3 tốc độ góc và 3 gia tốc.



GI200G-B0-IMU có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ. Bằng cách kết hợp các phần mềm khác nhau, sản phẩm có thể được sử dụng rộng rãi trong UAV chiến thuật và công nghiệp, đạn thông minh,người tìm kiếm và các trường khác.



Khu vực ứng dụng chính



  1. Máy bay không người lái chiến thuật và công nghiệp
  2. Súng thông minh
  3. Người tìm kiếm
  4. Lái xe tự động
  5. Đứng vững nền tảng.



Chức năng chính



  1. Máy quay số ba trục:
    1. Phạm vi đo động ± 500o/s (MAX:±2000 °/s);
    2. Sự ổn định thiên vị bằng không: 10 °/h (GJB, 10s), 2,0 °/h (ALLAN);
  2. Máy đo gia tốc số ba trục:
    1. Phạm vi đo động ± 16g (MAX:± 200g);
    2. Tính ổn định không thiên vị: 0,5mg (GJB, 10s), 0,1mg (ALLAN);
  3. Độ tin cậy cao: MTBF > 20000h;
  4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 °C ~ 80 °C): tích hợp thuật toán hiệu suất nhiệt độ cao và giải thưởng;
  5. Thích hợp cho hoạt động trong điều kiện rung động mạnh
  6. Giao diện 1 kênh UART



Chỉ số kỹ thuật



Parameter Điều kiện thử nghiệm Giá trị điển hình Đơn vị
Tốc độ góc Phạm vi Máy quay 50,010,002,000 °/s
Không thiên vị Sự ổn định Trung bình 10 giây, + 70 °C, + 20 °C, -40 °C 10 °/h
Sự khác biệt Allan, + 20 °C 2 °/h
Sự thay đổi nhiệt độ tổng số không thiên vị -40 °C ~ + 70 °C, 1 °C/min, trung bình 10 s, 1σ ± 0.05 °/s
Không thiên vị Phạm vi thiên vị bằng không ± 0.1 °/s
Nhân tố quy mô Không tuyến tính +20°C 0.01 % FS
Độ chính xác của yếu tố quy mô Thay đổi vòng đời, thử nghiệm tăng tốc 0.2 % FS
Khả năng nhạy cảm với gia tốc   8 °/h/g
Dải băng thông 3dB 200 Hz
Sự chậm trễ dữ liệu Không bao gồm thời gian truyền < 5 ms
Tốc độ tăng tốc Phạm vi   16,200 g
Không thiên vị Sự ổn định Trung bình 10 giây, + 70 °C, + 20 °C, -40 °C 0.5 mg
Sự khác biệt Allan, + 20 °C 0.1 mg
Sự thay đổi nhiệt độ tổng số không thiên vị -40 °C ~ + 70 °C, biến động 1 °C/phút 1 mg
Không thiên vị Phạm vi thiên vị bằng không 5 mg
Nhân tố quy mô Khả năng lặp lại các khởi động liên tiếp +70°C+,20°C,-40°C 100 ppm
Không tuyến tính +20°C 0.02 % FS
Độ chính xác của yếu tố quy mô Thay đổi vòng đời, thử nghiệm tăng tốc thay thế 0.3 % FS
Dải băng thông 3dB 200 Hz
Thời gian bắt đầu Thời gian từ bật điện đến đầu ra dữ liệu hợp lệ 500 ms
3 trục gyro và 3 trục gia tốc +70°C+,20°C,-40°C 0.05 °
Mức độ không thẳng đứng giữa bất kỳ hai trục nào
Kích thước tổng thể LxWxH 22.4×24×9 mm
Trọng lượng   10 g
Nguồn cung cấp điện   5±0.5 V
Ripple P-p 100 mV
Tiêu thụ năng lượng   0.5 W
Môi trường sử dụng Nhiệt độ hoạt động -40~+80 °C
Nhiệt độ lưu trữ -45~+85 °C
Tác động 1000g,0.5ms
Vibration (sự rung động) 20 ~ 2000Hz,
6.06g
Tỷ lệ cập nhật thông tin liên lạc UART 1 kênh 500 (bất định) Hz
1000 (tối đa)
Tỷ lệ baud truyền thông UART 1 kênh 460.8 (bên mặc định) kbps
921.6 (tối đa)
Độ tin cậy MTBF 20000 h
Thời gian làm việc liên tục 120 h



Giao diện điện

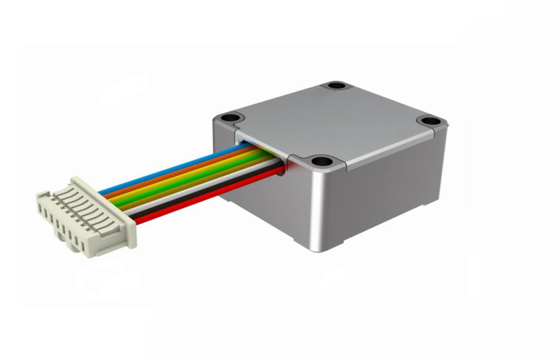

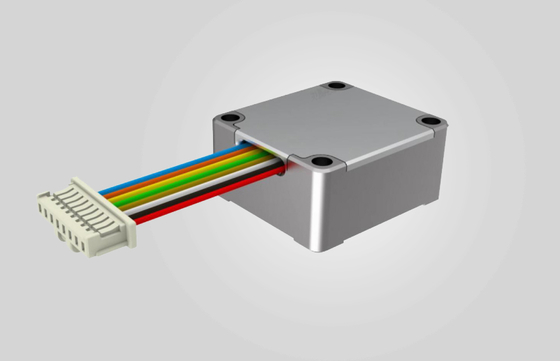

GI200G-B0-IMU sử dụng đầu nối nội bộ 6PIN với chức năng khóa để kết nối.

Mô hình giao diện: A1008 WR-S-6P, thiết bị kết nối được khuyến cáo là A1008H-6P + A1008-T/G hoặc 5013300600 (6p) + 5013340000.



Hệ thống định vị quán tính trong UAV 0







Cấu trúc sản phẩm



Hệ thống định vị quán tính trong UAV 1



                         L22.4mm x W24mm x H9mm ((L x W x H)
