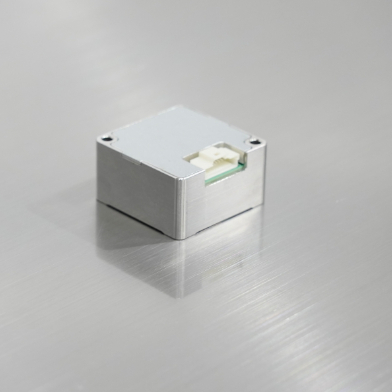

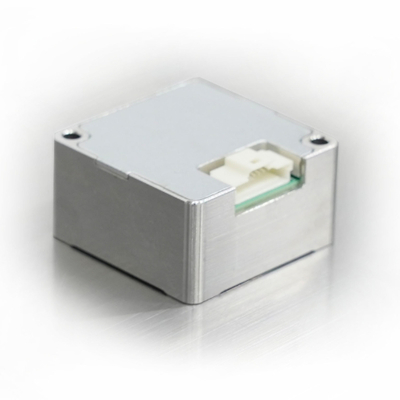

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor

Tên thương hiệu:	Firepower
Số mẫu:	IMU103
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	L/C,T/T
Khả năng cung cấp:	500/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

phạm vi con quay hồi chuyển:

±500°/giây

con quay hồi chuyển Độ ổn định không thiên vị:

1°/giờ

Phạm vi Acc:

±16g

Ổn định thiên vị gia tốc kế:

0,07 mg (ALLAN)

Phương thức giao tiếp:

SPI/UART/CÓ THỂ 1 kênh

băng thông:

150HZ

Trọng lượng:

≤40g

Cấu trúc:

30mm*30mm*16mm

chi tiết đóng gói:

miếng bọt biển/hộp

Khả năng cung cấp:

500/tháng

Làm nổi bật:

Bộ cảm biến gyroscope Accelerometer nhẹ

Bộ cảm biến máy bay không người lái

Inertial Measurement Unit Accelerometer Gyroscope Sensor

Mô tả sản phẩm

Đơn vị đo quán tính Máy gia tốc Máy cảm biến vòng xoáy 6 trục Giá thấp

Mô tả sản phẩm

1. Máy quay số ba trục:

1Phạm vi đo động:± 500o/s
②. Sự ổn định không thiên vị: 1°/h

2. Triaxial số gia tốc:

①Phạm vi đo động: ± 16 g
2 Tính ổn định không thiên vị: 0, 07 mg (ALLAN);
3Độ tin cậy cao: MTBF > 20000h;
4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 oC ~ 70 oC):

thuật toán hiệu chỉnh nhiệt độ và bù đắp hiệu suất cao tích hợp;
5- Phù hợp với các điều kiện rung động mạnh;
6. Giao diện 1 kênh UART, 1 kênh SPI, 1 kênh CAN.

Các thông số kỹ thuật

Mô hình		IMU115	IMU103	IMU109
Trục số.		6 trục	6 trục	6 trục
Gyro	Phạm vi / o / s	*±250 /±500	± 500	*±250 /±500
	Không ổn định Bias / Allan, o/h	≤ 8.0	≤ 1	≤ 3,5 ~ 4.5
	Sự ổn định của Bias ở nhiệt độ đầy đủ. /10s/o/h	≤13	≤2.5	≤ 6,0 ~ 8.0
	Phạm vi Bias / o / s	± 0.15	± 0.03	± 0.1
	Bias thay đổi trong nhiệt độ đầy đủ. / o / s	± 0.08	± 0.01	± 0.1
	Độ chính xác của yếu tố quy mô / %	0.2	0.15	0.15
	Không tuyến tính của yếu tố quy mô /% FS	0.02	0.005	0.015
	băng thông /Hz	150	150	150
Acc.	Phạm vi / g	* 4 / 16	16	* 4 / 16
	Độ ổn định Bias / Allan / mg	0.065	0.02	0.055
	Tính ổn định Bias ở nhiệt độ đầy đủ. /10s/ mg	0.12	0.035	0.12
	Phạm vi Bias / mg	±3	± 0.75	± 1.5
	Bias thay đổi ở nhiệt độ đầy đủ. /10s/ mg	±3	± 1	± 1.5
	Độ chính xác của yếu tố quy mô / %	0.3	0.2	0.3
	Tính không tuyến tính của yếu tố quy mô / % FS	0.03	0.03	0.03
	băng thông /Hz	150	150	150
Giao diện	UART 1 chiều / Kbps	Tỷ lệ Baud ((115.2 ~ 460.8)
	Tần số lấy mẫu / Hz	UART (100~1000)
Máy điện	Điện áp / V	4.5~5.5
	Tiêu thụ năng lượng / W	≤0.35
Môi trường	Nhiệt độ hoạt động / oC	-40 ~ 85oC
	Động lực / Hz/g	20~2000Hz,3g
	Tác động	1000g,0.5ms
