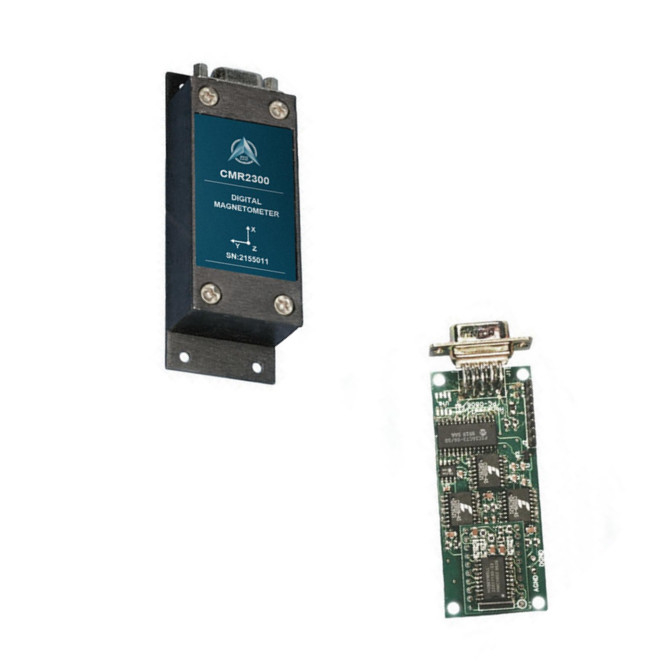

Cảm biến từ kế kỹ thuật số chính xác, tương tự của cảm biến từ tính 3 trục HMR2300

Cảm biến từ kế kỹ thuật số chính xác, tương tự của cảm biến từ tính 3 trục HMR2300

Tên thương hiệu: Firepower
Số mẫu: CMR2300
MOQ: 1
giá bán: 1300~1500
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 100 mỗi tháng
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Phạm vi:
+/-2 gauss
Nghị quyết:
67 m gauss
lỗi trễ:
0,01%FS
tăng lỗi:
0,05%FS
lỗi bù:
0,01%FS
Trọng lượng:
98g
chi tiết đóng gói:
Hộp
Khả năng cung cấp:
100 mỗi tháng
Làm nổi bật:

Cảm Biến Từ Kế RS-232

,

Cảm Biến Từ Tính 3 Trục HMR2300

,

Công Cụ Tìm Bắc Cực Nam Từ Tính

Mô tả sản phẩm

Cảm biến kính lúp kỹ thuật số Cảm biến từ tính 3 trục Tương tự của HMR2300 Công cụ tìm hướng bắc từ tính chính xác



▶ TÍNH NĂNG CHÍNH

• Độ chính xác cao Trên ±1 gauss, <0,5% Toàn thang đo

• Phạm vi ±2 gauss, <70 µgauss Độ phân giải

• Đầu ra kỹ thuật số ba trục (X, Y, Z)

• 10 đến 154 mẫu mỗi giây, có thể lựa chọn

• Giao diện dữ liệu nối tiếp RS-232 hoặc RS-485

• Tùy chọn vỏ nhôm hoặc PCB

• Giao diện cung cấp điện không được kiểm soát DC 6-15 volt



▶ ỨNG DỤNG • Tham khảo thái độ

• La bàn & Điều hướng

• Phát hiện giao thông và phương tiện

• Phát hiện bất thường

• Thiết bị thí nghiệm

• Hệ thống an ninh



Sự chỉ rõ

Đặc trưng Điều kiện tối thiểu tối đa Các đơn vị
Nguồn cấp
Cung cấp hiệu điện thế Chân 9 được tham chiếu đến Chân 5 (Mặt đất) 6,5   15 vôn
Nguồn cung hiện tại Vcung = 15V.Với S/R= Bật   27 35 mA
Nhiệt độ
Điều hành môi trường xung quanh -40   +85
Kho Môi trường xung quanh, không thiên vị -55   125
trường nam châm
Phạm vi Toàn thang đo (FS), Tổng số trường được áp dụng -2   +2 gauss
Nghị quyết Trường được áp dụng để thay đổi đầu ra 67     gauss siêu nhỏ
Sự chính xác RSS của tất cả các lỗi@+25℃
±1 gaus
±2 gaus

0,01
1

0,52
2

%FS
%FS
Lỗi gần đây Đường thẳng phù hợp nhất@+25℃
±1 gaus
±2 gaus

0,1
1

0,5
2

%FS
%FS
Lỗi trễ 3 lần quét ngang ±2gauss@+25°℃   0,01 0,02 %FS
Lỗi lặp lại 3 lần quét ngang+2gauss@+25°C   0,05 0,10 %FS
Tăng tiền lãi Trường ứng dụng cho Zero Reading   0,05 0,10 %FS
Sai số bù trừ Trường ứng dụng cho Zero Reading   0,01 0,03 %FS
Nhiệt độ
Tác dụng
Hệ số tăng   -600
±114
  trang/phút/"C
hiệu quả cung cấp điện Từ +6 đến +15V với 1 gauss Trường ứng dụng   150   ppm/V
Cơ khí
Cân nặng Chỉ PCB
PCB và Vỏ không có mặt bích
PCB và vỏ bọc mặt bích
  28
94
98
  gam
Rung động Điều hành
5 đến 10Hz trong 2 giờ
10Hz đến 2kHz trong 30 phút

10
2.0



mm
g






AVIC CMR2300 là từ kế kỹ thuật số thông minh ba trục để phát hiện cường độ và hướng của từ trường tới.Ba cảm biến điện trở từ của AVIC được định hướng theo các hướng trực giao để đo các thành phần vectơ X, Y và Z của từ trường.Các đầu ra cảm biến này được chuyển đổi thành các giá trị kỹ thuật số 16 bit bằng cách sử dụng bộ chuyển đổi A/D delta-sigma bên trong.Một EEPROM trên bo mạch lưu trữ cấu hình của từ kế để hoạt động ổn định.Đầu ra dữ liệu là RS-232 song công hoàn toàn hoặc RS-485 bán song công nối tiếp với tốc độ dữ liệu 9600 hoặc 19.200.Có sẵn phiên bản bộ công cụ phát triển RS-232 bao gồm chương trình demo tương thích với windows, cáp giao diện, bộ chuyển đổi AC và hộp đựng.




Kích thước PCB và PINOUT

Cảm biến từ kế kỹ thuật số chính xác, tương tự của cảm biến từ tính 3 trục HMR2300 0

MÁY ĐO TỪ KỸ THUẬT SỐ CMR2300(1).pdf
