| Tên thương hiệu: | Firepower |
| Model Number: | 30g |
| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50/tháng |

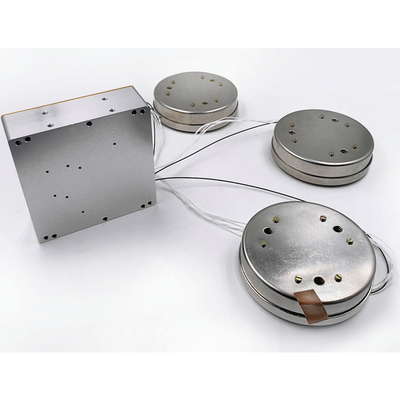

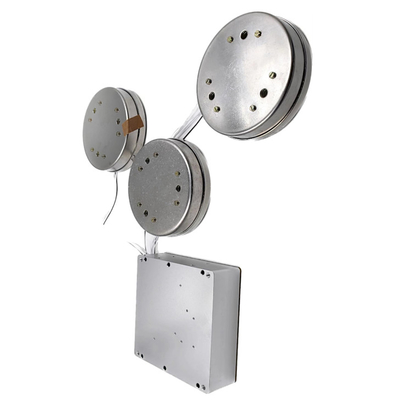

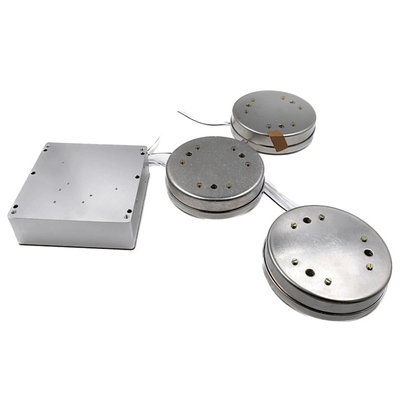

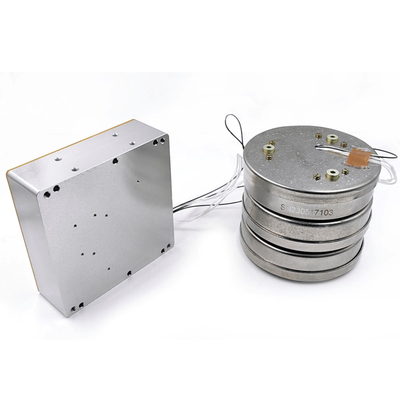

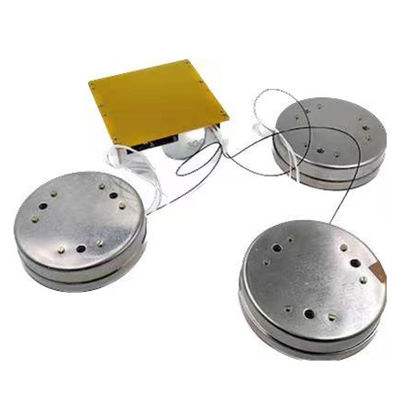

Cảm biến con quay hồi chuyển sợi quang quán tính 3 trục chi phí thấp để điều hướng
Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của sóng mang dọc theo trục nhạy cảm của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là vòng sợi quang, mạch phát hiện vòng kín kỹ thuật số được sử dụng để trích xuất sự khác biệt đường quang của ánh sáng truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài gây ra và được cảm nhận bởi vòng sợi quang, đồng thời , tín hiệu điện áp được chuyển đổi từ tín hiệu chênh lệch đường quang phải chịu phản hồi và điều khiển vòng kín, để thực hiện điều chế và giải điều chế tín hiệu, đồng thời đạt được mục đích phát hiện tín hiệu tốc độ góc có độ chính xác cao.
Sản phẩm này bao gồm một bộ cảm biến vận tốc góc quang học và một bộ phát hiện tín hiệu, đồng thời cung cấp thông tin về mức tăng góc ba trục và nhiệt độ bên trong.
Các sản phẩm này chủ yếu phù hợp với các hệ thống điều hướng quán tính có độ chính xác cao, hệ thống định vị và định hướng và các ứng dụng khác.
Các thành phần chính của sản phẩm như sau:
Đặc điểm hiệu suất
| Số seri | mục kiểm tra | Đơn vị | Yêu cầu kỹ thuật |
| 1 | Phạm vi đo | º/s | ±300 |
| 2 |
Độ ổn định không thiên vị ở nhiệt độ phòng (Làm mịn 100 giây, 1σ) |
º/h | ≤0,01 |
| 3 | Độ lặp lại không sai lệch | º/h | ≤0,01 |
| 4 | Hệ số đi bộ ngẫu nhiên | º/h1/2 | ≤0,001 |
| 5 | Độ lặp lại hệ số tỷ lệ | ppm | ≤100 |
| 6 | Nhiệt độ hoạt động | ℃ | -40~+60 |
| 7 | Nhiệt độ bảo quản | ℃ | -50~+70 |
| số 8 | Cung cấp hiệu điện thế | V | +5V |
| 9 | Băng thông | Hz | >200 |
| 10 | Mức tiêu thụ điện ở trạng thái ổn định | W | ≤7 |
| 11 | Thời gian bắt đầu | tối thiểu | 1 |
| 12 | Khởi động tiêu thụ điện năng tức thời | W |
≤ 10 (trong vòng 3 giây sau khi bật nguồn)
|
định nghĩa ghim
|
số điểm |
Sự định nghĩa |
Bình luận |
|---|---|---|
| 1,9 | +5V | đầu vào nguồn điện |
| 2,10 | GND | nối đất |
| số 8 | TỰ + | Cung cấp năng lượng cổng con quay hồi chuyển, được kết nối với mức cao + 5V |
| 15 | TỰ- | tín hiệu cổng con quay hồi chuyển |
| 6 | TXD+ | Đầu ra vi sai con quay hồi chuyển tích cực |
| 14 | TXD+ | Đầu ra vi sai con quay âm |
| 3,4,5,7,11,12,13 | —— | Kín đáo |
|
Công suất cổng con quay hồi chuyển được kết nối bên ngoài với + 5V và tín hiệu cổng là mức TTL. |
||
kích thước
Kích thước tổng thể của hộp mạch (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × W × H);
Kích thước của bộ cảm biến sợi quang (mm): Ф92 × 27;
Kích thước lắp đặt hộp mạch (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4mm × 4;
Kích thước lắp đặt của bộ cảm biến sợi quang:
Chẳng hạn như Hình.2 Sơ đồ lắp đặt bộ cảm biếnNhư hình minh họa.
