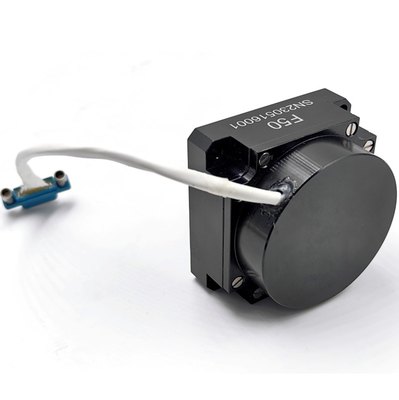

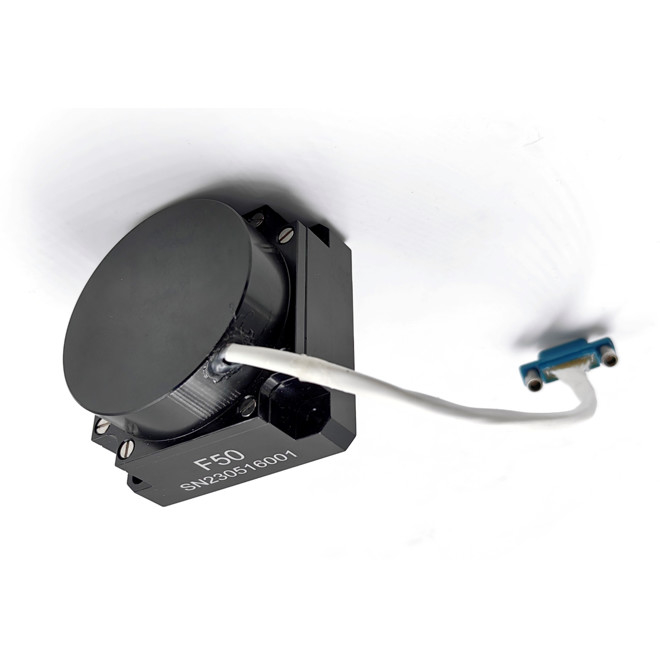

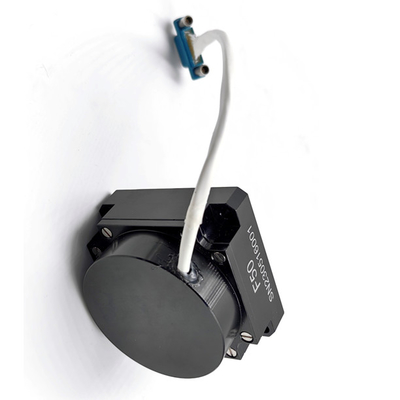

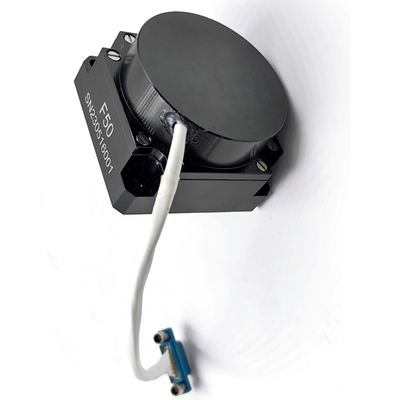

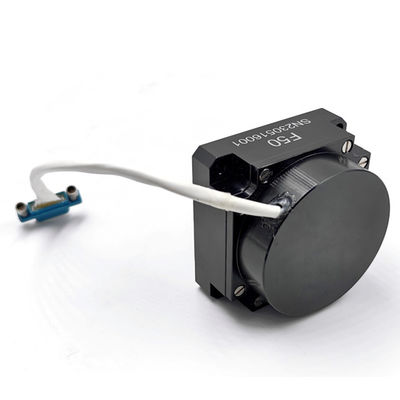

Inertial Angle Rate Sensor Integrated Optic Gyroscope Hiệu ứng Sagnac

Inertial Angle Rate Sensor Integrated Optic Gyroscope Hiệu ứng Sagnac

Tên thương hiệu: Firepower
Số mẫu: F50A
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 200/THÁNG
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
-500°/giây~+500°/giây
Độ lặp lại không sai lệch:
<=0,1°/giờ
Độ ổn định không thiên vị:
<=0,1°/giờ
băng thông:
>200Hz
thời gian khởi tạo:
<5s
Chế độ giao tiếp:
RS422
Nhiệt độ hoạt động:
-45℃~+60℃
nhiệt độ lưu trữ:
-55℃~+75℃
Hệ số tỷ lệ phi tuyến tính:
<50ppm
Độ lặp lại hệ số tỷ lệ:
<50ppm
Cung cấp hiệu điện thế:
5V
chi tiết đóng gói:
Miếng bọt biển + hộp
Khả năng cung cấp:
200/THÁNG
Làm nổi bật:

Máy quay quang học tích hợp UAV

,

hiệu ứng sagnac kết hợp gyroscope quang học

Mô tả sản phẩm

Inertial Angle Rate Sensor Optical Sagnac Effect Fiber Gyro



Sản phẩm này là một cảm biến tỷ lệ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tỷ lệ góc của máy mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến tỷ lệ góc của sản phẩm là một vòng sợi quang, một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ gây ra bởi tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc đạt được.



Sản phẩm này bao gồm một đơn vị cảm biến tốc độ góc quang học và một đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc một trục và thông tin nhiệt độ bên trong.



Các sản phẩm chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình, hệ thống định vị và định hướng và hệ thống ổn định servo.





Các thành phần chính của sản phẩm là như sau:

  1. Đơn vị đường quang bao gồm một nguồn ánh sáng SLD, một sợi quang, một bộ điều chế pha quang tích hợp, một bộ kết nối sợi quang và một máy dò quang;
  2. Đơn vị mạch bao gồm một mạch dẫn nguồn ánh sáng và một bảng mạch tín hiệu phát hiện và điều khiển;
  3. Các bộ phận cấu trúc gyroscope.

Kích thước tổng thể (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

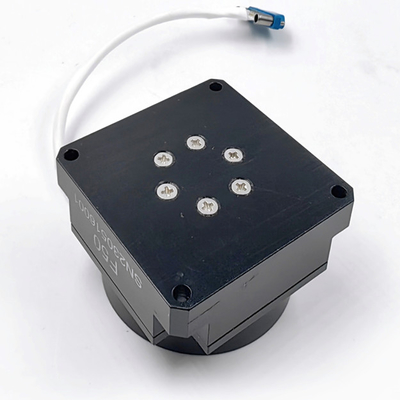

Kích thước lắp đặt (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, như hình.



Inertial Angle Rate Sensor Integrated Optic Gyroscope Hiệu ứng Sagnac 0

Các thông số chính

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Kích thước tổng thể mm 50×50×32
2 Thời gian bắt đầu 5 5s
3

Sự ổn định thiên vị bằng không

(10s trơn tru)

(°) /h ≤0.1
4 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.1
5 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.01
6 Không tuyến tính của yếu tố quy mô ppm ≤50
7 Độ lặp lại theo yếu tố quy mô ppm ≤50
8 Nhiệt độ hoạt động °C -40~+70
9 Nhiệt độ lưu trữ °C -50~+70
10 Phạm vi động (°) /s ± 500
11 Điện áp cung cấp V +5V
12 Tiêu thụ điện trạng thái ổn định (nhiệt độ đầy đủ) W <4
13 Dải băng thông Hz ≥ 200
