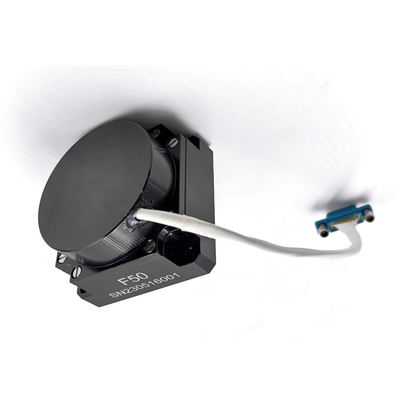

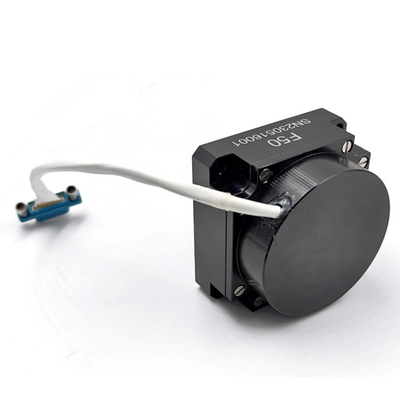

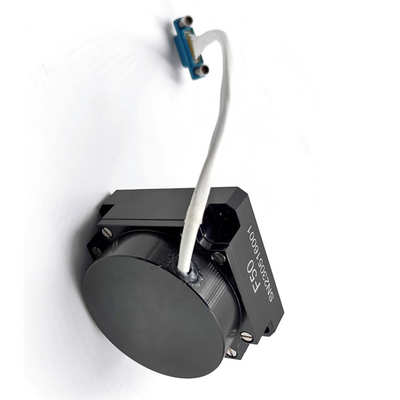

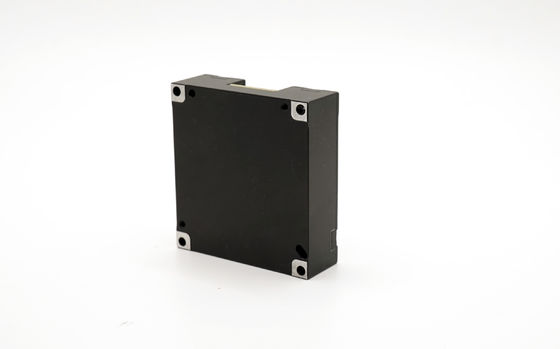

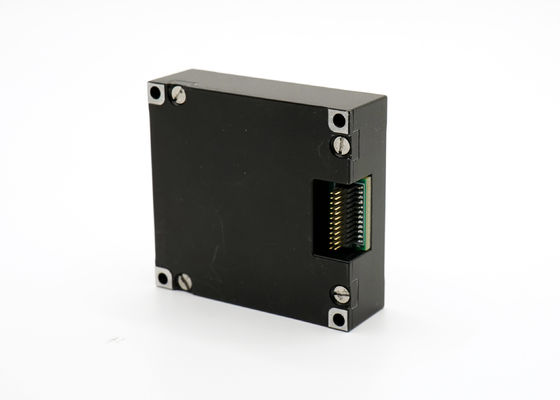

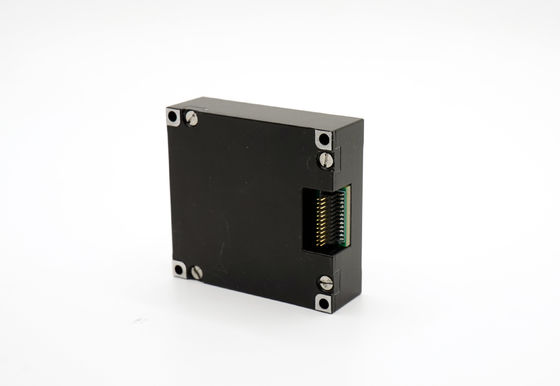

500 Deg/S Range Fiber Optic Gyro Một trục Gyro Rate Sensor Mờ kích thước nhỏ

500 độ / S Range Gyro Sensor Một trục Gyro Rate Sensor Chi phí thấp Cỡ nhỏ

Lời giới thiệu

Sản phẩm này là một cảm biến tỷ lệ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tỷ lệ góc của máy mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến tỷ lệ góc của sản phẩm là một vòng sợi quang, một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, để điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc đạt được.

Sản phẩm này bao gồm một đơn vị cảm biến tốc độ góc quang học và một đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc một trục và thông tin nhiệt độ bên trong.

Các sản phẩm chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình, hệ thống định vị và định hướng và hệ thống ổn định servo.

Các thông số chính

Cung cấp điện

Các thành phần chính của sản phẩm là như sau:

1. Đơn vị đường quang bao gồm một nguồn ánh sáng SLD, một re sợi quang, một bộ điều chế pha quang tích hợp, một bộ kết nối sợi quang và một máy dò quang;
2. Đơn vị mạch bao gồm một mạch dẫn nguồn ánh sáng và một bảng mạch tín hiệu phát hiện và điều khiển;
3. Các bộ phận cấu trúc gyroscope.

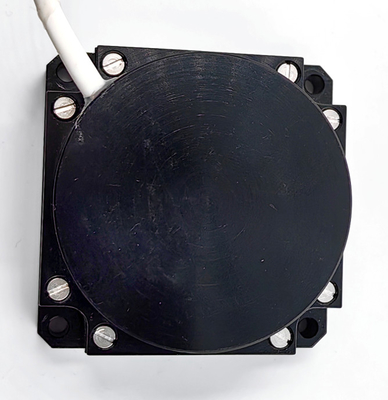

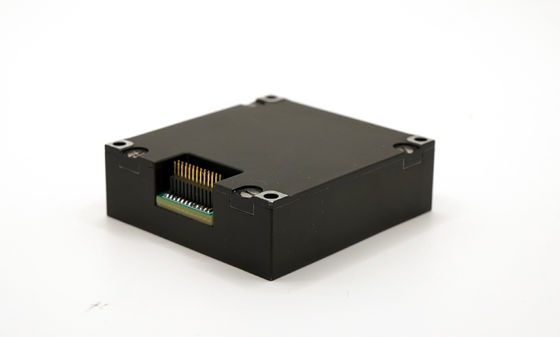

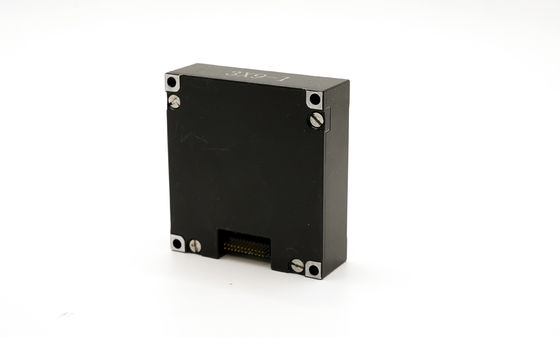

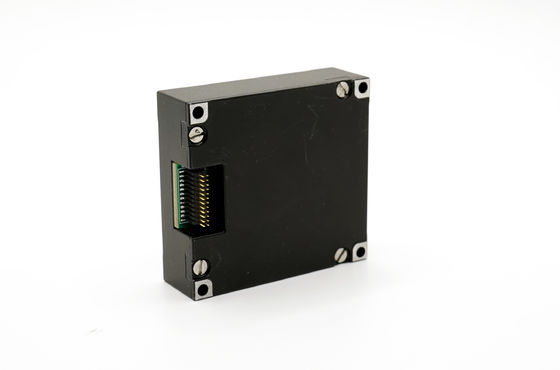

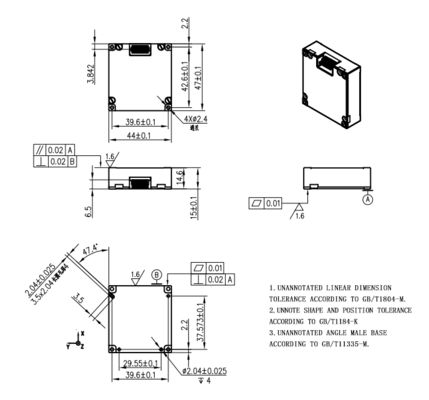

Kích thước tổng thể (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Kích thước lắp đặt (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, như hình.

Chú ý

Các ghi chú liên quan là như sau:

1. Để tránh làm hỏng hiệu suất của kính quay và giảm tuổi thọ của kính quay,không nên bật và tắt điện thường xuyên trong quá trình sử dụng kính quay.
2. Trước khi máy quay được bật,Hệ thống cung cấp điện phải được kiểm tra để đảm bảo rằng không có mạch ngắn giữa các điểm điện của nguồn cung cấp điện và giữa vỏ gyroscope và các điểm điện;
3. Trong trường hợp hoạt động bất thường của sản phẩm này, nhà sản xuất phải được tham khảo ý kiến.
4. Máy quay sợi quang là một dụng cụ chính xác, vì vậy nó nên được xử lý cẩn thận trong khi sử dụng và vận chuyển.
5. Cần đảm bảo các đường truyền tín hiệu đầu vào và đầu ra sản phẩm chính xác và các đường dây cung cấp điện;
6. Nó được yêu cầu phải thực hiện các biện pháp chống tĩnh trong quá trình tiếp xúc với sản phẩm;
7. Độ mạnh từ trường xung quanh vị trí sản phẩm phải dưới 1G.

F50A FOB MANUAL.pdf
