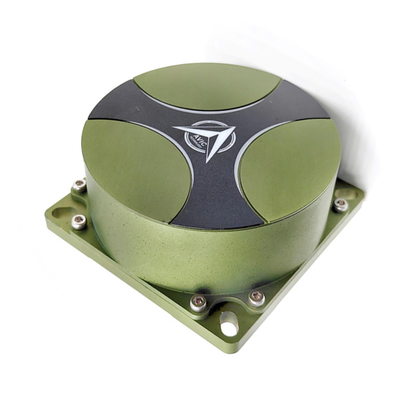

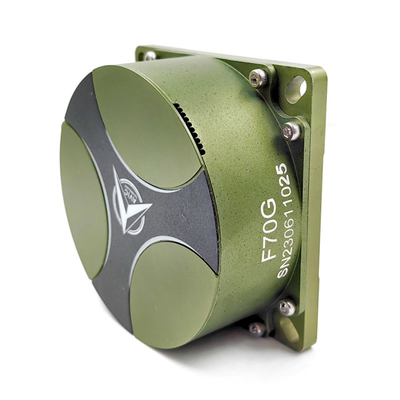

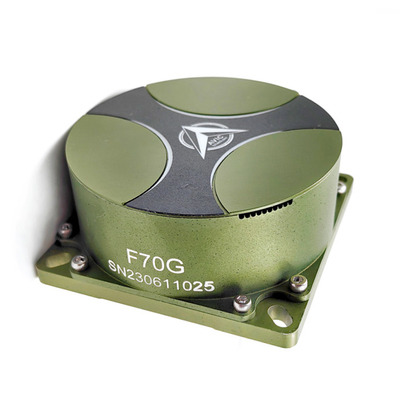

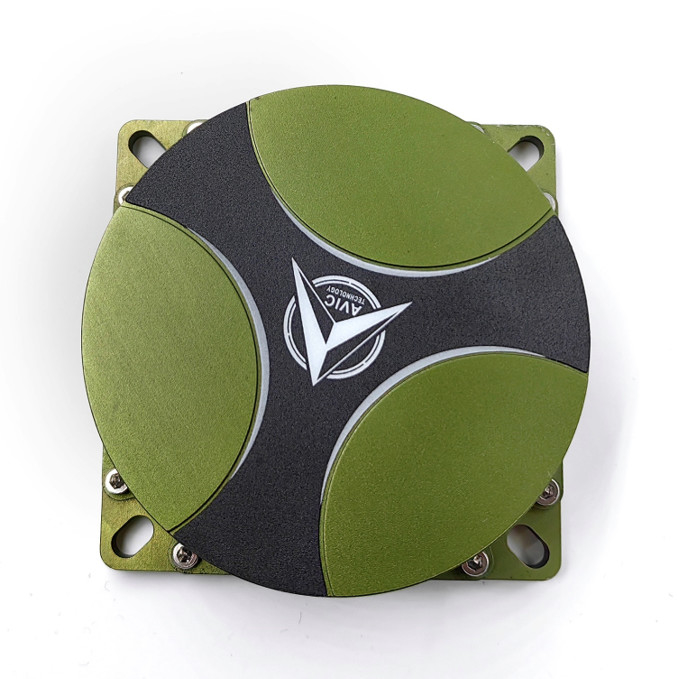

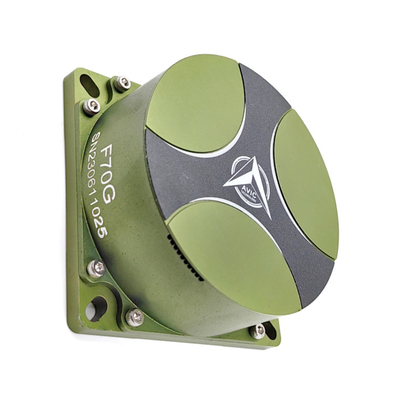

Máy chuyển biến Gyro Fiber Optic ổn định cao cho UAV / AUV / trực thăng

Máy chuyển biến Gyro Fiber Optic ổn định cao cho UAV / AUV / trực thăng

Tên thương hiệu: Firepower
Số mẫu: F70G
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 200/THÁNG
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Dải đo:
-800°/s~+800°/s
Độ lặp lại không sai lệch:
<=0,1°/giờ
Độ ổn định không thiên vị:
<=0,1°/giờ
Yếu tố quy mô:
45000× (1±5%)SP/°/s
Chế độ giao tiếp:
RS422
Nhiệt độ hoạt động:
-45℃~+60℃
Nhiệt độ bảo quản:
-55℃~+75℃
Hệ số tỷ lệ phi tuyến tính:
<50ppm
Độ lặp lại hệ số tỷ lệ:
<50ppm
Cung cấp hiệu điện thế:
5V
chi tiết đóng gói:
Miếng bọt biển + hộp
Khả năng cung cấp:
200/THÁNG
Làm nổi bật:

Low Bias fiber optic gyro

,

Gyros fiber optic ổn định cao

,

Máy quay quang trực thăng

Mô tả sản phẩm

Máy chuyển biến Gyro Fiber Bias thấp và ổn định cao cho UAV/AUV/Helicopter



Các đặc điểm:

● Thiết kế toàn sợi - tuổi thọ dài, kích thước gói nhỏ, độ ổn định cao và khả năng chống nhiễu hơn.

● Bộ phân cực sợi tích hợp - mất tích chèn tối thiểu và tỷ lệ tiêu tan cao, cung cấp khả năng chống nhiệt độ và sốc cơ học cao hơn, cũng như rung động mạnh.

● Bao bì nhỏ gọn đáng tin cậy - hoạt động mạnh mẽ cho tất cả các loại môi trường, lý tưởng cho nhiều ứng dụng trong cả lĩnh vực dân sự và quân sự.

● Công nghệ QuichLaunch - thời gian kích hoạt tối thiểu mà không cần hiệu chuẩn bên ngoài.

● Độ dài sóng tối ưu - cải thiện độ nhạy 50% với cùng cấu trúc, kích thước và chi phí.

● Khóa nhiễu và nén - giảm đáng kể góc đi ngẫu nhiên.

● Công nghệ SelfTrack - cải thiện phạm vi động lực gyro



Ứng dụng:

●UAV/AUV/Helicopter

●Vũ khí hạt nhân chiến thuật

● Hàng không và vũ trụ học

● Hệ thống định vị tích hợp

●Inertial nền tảng ổn định

●Hướng dẫn lái xe



Đặc điểm hiệu suất:

Không, không. Parameter F70G Đơn vị Nhận xét
1 Tốc độ góc tối đa ± 800 °/s
2 Nhân tố quy mô

45000 ×

(1±5%)

SP/°/s
3 Không tuyến tính của yếu tố quy mô ở nhiệt độ phòng ≤50 ppm @25°C
4 Tỷ lệ lặp lại quy mô ở nhiệt độ phòng ≤50 ppm @25°C
5

Tỷ lệ lặp lại quy mô ở nhiệt độ đầy đủ



≤ 100 ppm -40°C~+70°C
6 Sự ổn định của Bias ở nhiệt độ phòng ≤0.1 10s ((1σ,°/h) @25°C
7 Tính lặp lại thiên vị ở nhiệt độ phòng ≤0.1 (1σ,°/h) Biến hướng
8 Sự lặp lại thiên vị ở nhiệt độ tull ≤0.2 (1σ,°/h) -40°C~+70°C
9 Thời gian kích hoạt 0 phút
10 Đi bộ ngẫu nhiên 0.005 o/√h
11

Giá trị thiên vị trong khi rung/trước rung/

sau khi rung động

≤0.3 °/h
12 Giá trị thiên vị trước / sau khi rung) ≤0.3 °/h
13 Độ nhạy từ tính ≤0.2 °/h/g Tùy chọn
14 Sự ổn định thiên vị trong quá trình thay đổi chân không ≤0.3 °/h 0~0.085~0Mpa@2min
15 Vibration (sự rung động)

20Hz~2000Hz



Hz/10min
X Y Z
16 Tác động 15g ((3 lần) Một nửa sóng sinus / 11ms
±X ±Y ±Z




Mô tả:

F70G là interferometric digital close-loop single-axis fiber optic gyro. nó là sự thay thế hoàn hảo cho gyro cơ học truyền thống, có băng thông cao, thời gian kích hoạt ngắn,Kháng sốc, kháng rung và chi phí hợp lý.

F70G FOG áp dụng bộ xử lý tín hiệu kỹ thuật số nhúng. bộ lọc thích nghi tích hợp làm giảm sự ổn định thiên vị và góc ngẫu nhiên đi bằng 50% -70%,công nghệ không chỉ làm giảm tác động của nhiệt độ mà còn cải thiện đáng kể sự ổn định của thiên vịSự ổn định thiên vị đặc biệt, bước đi ngẫu nhiên góc và chống sốc làm cho nó lý tưởng cho các ứng dụng quân sự và công nghiệp khác nhau.

F70G là một cảm biến tốc độ góc tích hợp với ánh sáng, cơ chế và điện. nó dựa trên hiệu ứng Sagnac và công nghệ kiểm tra kiểm soát vòng kín. nó kiểm tra,các quá trình và phản hồi bằng sự khác biệt pha được tạo ra bởi hai đèn truyền trên mặt, thực hiện toàn bộ quy trình vòng tròn.
Sản phẩm chủ yếu bao gồm các đơn vị đường quang, các đơn vị mạch và đơn vị cấu trúc. Nó có cấu trúc đơn giản hơn, không có bộ phận chuyển động, không có bộ phận mòn, khởi động nhanh hơn,khối lượng nhỏ hơn và nhẹ hơn so với gyro điện cơ họcNó có thể được sử dụng rộng rãi trong tên lửa hướng dẫn và kiểm soát, định vị và nhắm mục tiêu hệ thống của xe tăng và xe chiến đấu, tàu hệ thống theo dõi quang điện





Cung cấp điện

Nguồn cung cấp điện +5V -5V
Sự biến động của điện áp 4.75V~5.25V -4,75V~-5,25V
Điện áp sóng định số 20mV 20mV
Tiêu thụ năng lượng 1.5A 0.6A



Kích thước:

Máy chuyển biến Gyro Fiber Optic ổn định cao cho UAV / AUV / trực thăng 0



Yêu cầu về vận chuyển và lưu trữ GYRO

Thông báo vận chuyển

a) Đặt sản phẩm theo hướng hiển thị trên hộp đóng gói;

b) Khi phạm vi nhiệt độ là -40 °C + 70 °C, nó được phép vận chuyển bằng đường bộ, đường sắt, hàng không và vận chuyển trên nước;

c) Đảm bảo rằng hộp đóng gói được gắn vào người vận chuyển mà không di chuyển trong quá trình vận chuyển.

Thông báo lưu trữ

a) Các sản phẩm được đặt trong hộp đóng gói nên được lưu trữ trong một nhà kho điều hòa không khí dưới áp suất khí quyển tiêu chuẩn,nhiệt độ môi trường là 15°C~35°C;

Thời gian lưu trữ của sản phẩm là 15 năm.



Bao bì và kiểm tra

Kiểm tra giải nén

a) Kiểm tra ngoại hình của hộp đóng gói cho va chạm và thiệt hại vật lý khác;

b) Bảo vệ điện tĩnh nên được thực hiện khi lấy ra sản phẩm.

Kiểm tra giấy chứng nhận giao hàng

a) Chứng chỉ trình độ sản phẩm;

(b) F70G Báo cáo chấp nhận của vòng lặp kín gyroscope sợi quang;

c) F70G Hướng dẫn bảo trì cho kính quay sợi quang vòng kín (( 1pcs mỗi lô)

F70G.pdf
