Con quay gia tốc kế IMU
Created with Pixso.

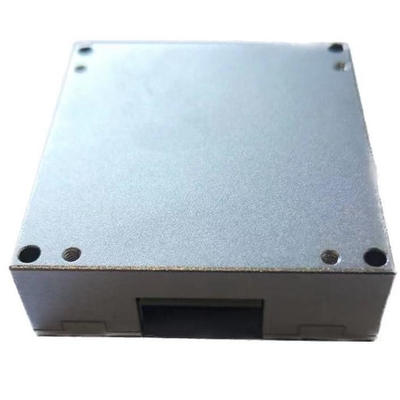

High Dynamic Range 450deg/s Inertial Navigation Sensor cho phép đo chính xác KT-EX 9-2

High Dynamic Range 450deg/s Inertial Navigation Sensor cho phép đo chính xác KT-EX 9-2

Tên thương hiệu: Firepower
Số mẫu: 16488C
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
phạm vi con quay hồi chuyển:
±450°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
5,1 °/giờ
Phạm vi Acc:
±18g
Độ ổn định của Acc Zero Bias:
0,07mg
đi bộ ngẫu nhiên:
0,26º/√giờ
Băng thông (-3dB):
330Hz
giao diện:
1 kênh SPI/UART/CAN
Trọng lượng:
50g
chi tiết đóng gói:
miếng bọt biển/hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

450°/s Inertial Navigation Sensor

,

Cảm biến điều hướng quán tính tầm xa động lực cao

,

Cảm biến định vị quán tính đo chính xác

Mô tả sản phẩm

High Dynamic Range 450deg/s Inertial Navigation Sensor cho phép đo chính xác KT-EX 9-2



Mô tả sản phẩm

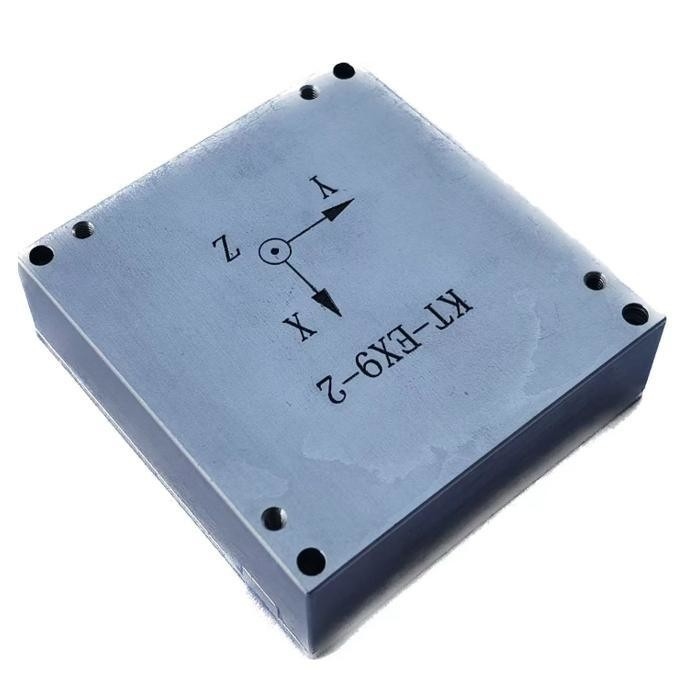

CácKT-EX 9-2Đơn vị đo quán tính nhiều độ tự do là một hệ thống quán tính hoàn chỉnh với một kính quay ba trục tích hợp, một máy đo gia tốc ba trục,một máy đo nam châm ba trục và một cảm biến áp suất để đo góc ba trục của các thông số vận chuyển như tốc độ, gia tốc, trường từ ba trục, áp suất không khí, v.v., dữ liệu đầu ra sau khi bù đắp lỗi (bao gồm bù đắp nhiệt độ, bù đắp góc không phù hợp với cài đặt,Bồi thường phi tuyến tính, vv) theo giao thức liên lạc thông qua SPI.

  1. Máy quay số ba trục:
    1. Phạm vi đo động ± 450o/s;
    2. Độ ổn định không thiên vị: 5,1 °/h
  2. Máy đo gia tốc số ba trục:
    1. Phạm vi đo động ± 18 g;
    2. Tính ổn định không thiên vị: 0,07mg (ALLAN);
  3. Độ tin cậy cao: MTBF > 20000h;
  4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 oC ~ 70 oC): tích hợp thuật toán hiệu suất cao và hiệu suất hiệu suất cao;
  5. Thích hợp cho hoạt động trong điều kiện rung động mạnh;
  6. Giao diện 1 kênh UART, 1 kênh SPI, 1 kênh CAN



Các thông số kỹ thuật



tham số Điều kiện thử nghiệm Tối thiểu Thông thường Tối đa đơn vị
Gyro Phạm vi đo động Có thể cấu hình (tối đa ± 1000)   ± 450   o/s
Không có sự bất ổn thiên vị Allan, tốt hơn so với   5.1   o/h
Sự ổn định thiên vị bằng không 1s trơn tru, rms, tốt hơn   30   o/h
Không thiên vị trên toàn bộ phạm vi nhiệt độ -40 oC ~ 85 oC, 10s mịn, rms   0.03   o/s
Đi bộ ngẫu nhiên 1b   0.26   o/√h
Không có sự lặp lại thiên vị 1b   100   o/h
Tiếng ồn đầu ra Không lọc, rms   0.135   o/s
Độ lặp lại theo yếu tố quy mô 1b   0.1   %
Không tuyến tính của yếu tố quy mô FS=450 o/s   0.01   % FS
băng thông (-3dB)     330   Hz
Kết nối chéo     0.1   %
Đồng hồ tăng tốc Phạm vi đo động Có thể cấu hình (tối đa ± 40)   ± 18   g
Sự ổn định thiên vị bằng không Sự khác biệt Allan   0.07   mg
Không thiên vị trên toàn bộ phạm vi nhiệt độ -40 oC ~ 85 oC, 10s mịn, rms   5   mg
Đi bộ ngẫu nhiên 1b   0.029   m/s/√h
Không có sự lặp lại thiên vị 1b   5   mg
Tiếng ồn đầu ra Không lọc, rms   1   mg
Độ lặp lại theo yếu tố quy mô 1b   0.1   %
Không tuyến tính của yếu tố quy mô FS=10g   0.1   % FS
băng thông (-3dB)     330   Hz
Kết nối chéo     0.1   %
Magnetometer Phạm vi đo động     ± 2.5   gauss
Nhạy cảm     0.1   Ngauss/LSB
Không tuyến tính     0.5   % FS
Barometer Phạm vi áp suất   300   1100 mbar
Nhạy cảm     6.1 × 10- 7   mbar/LSB
Lỗi tổng     4.5   mbar
Lỗi tương đối     2.5   mbar
Không tuyến tính     0.1   % FS
Giao diện truyền thông 1 sdt Tần số đồng hồ đầu vào     15 MHz

Đặc điểm điện Điện áp DC 2.5 3.3 ± 10% 5 V
Tiêu thụ năng lượng     0.6 1 W
Ripple P-P     100 mV
trọng lượng     48±2   g
Môi trường sử dụng Nhiệt độ hoạt động Có thể mở rộng -40   85 oC
nhiệt độ lưu trữ   -55   85 oC
rung động     10 ~ 2000Hz,6.06g
Sốc     5000g,0.1ms



Cấu trúc



High Dynamic Range 450deg/s Inertial Navigation Sensor cho phép đo chính xác KT-EX 9-2 0
