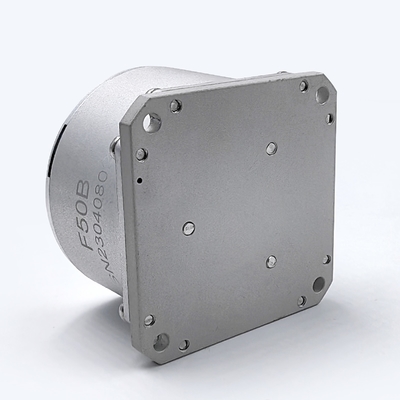

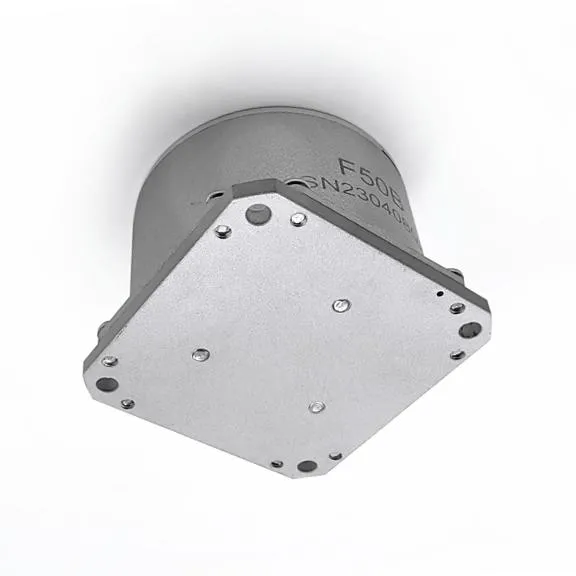

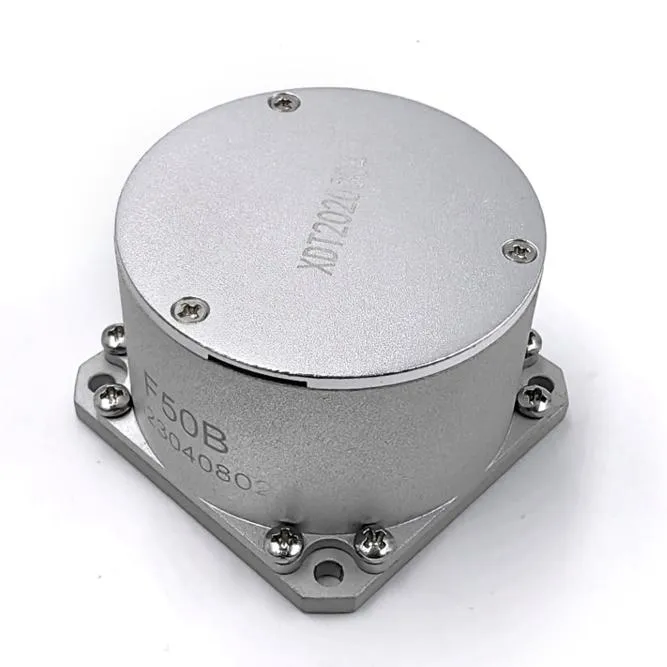

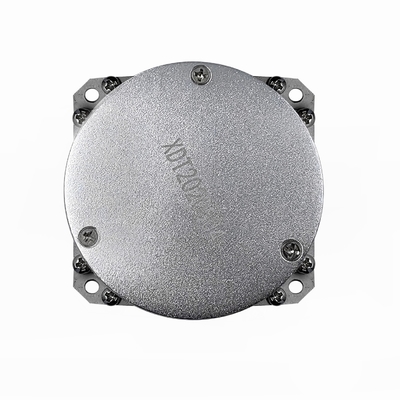

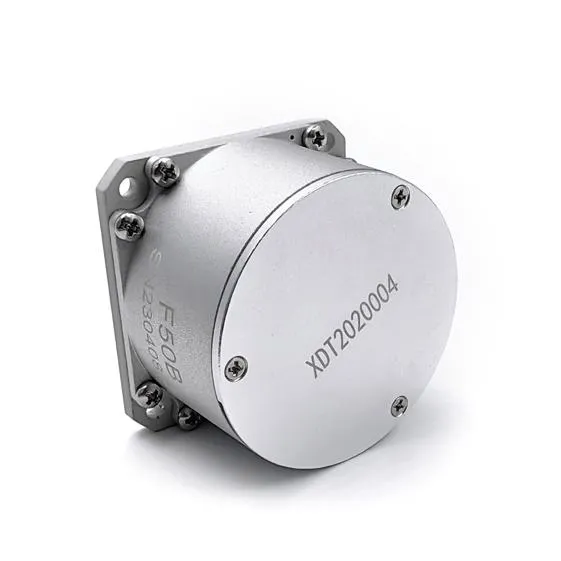

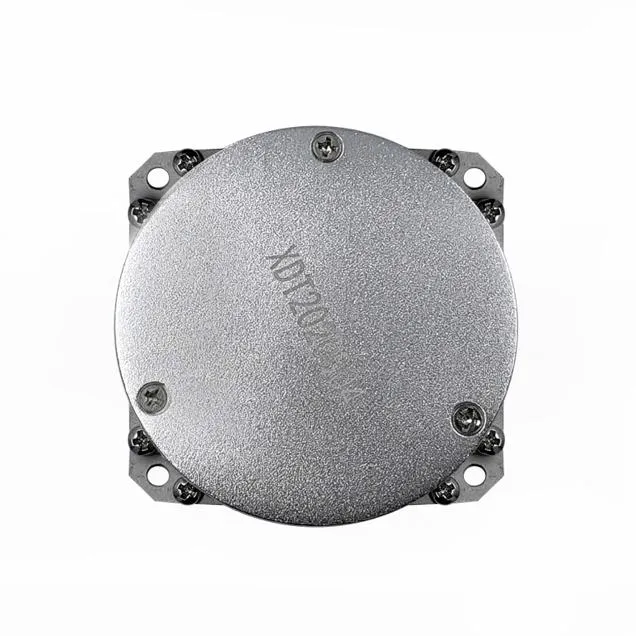

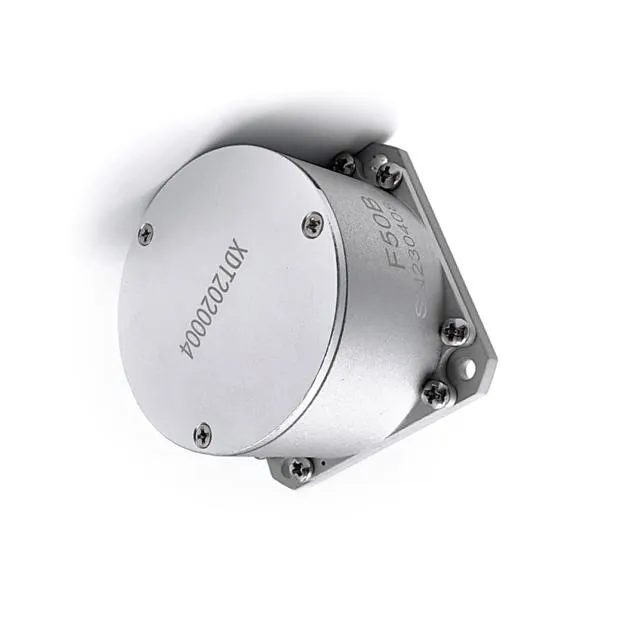

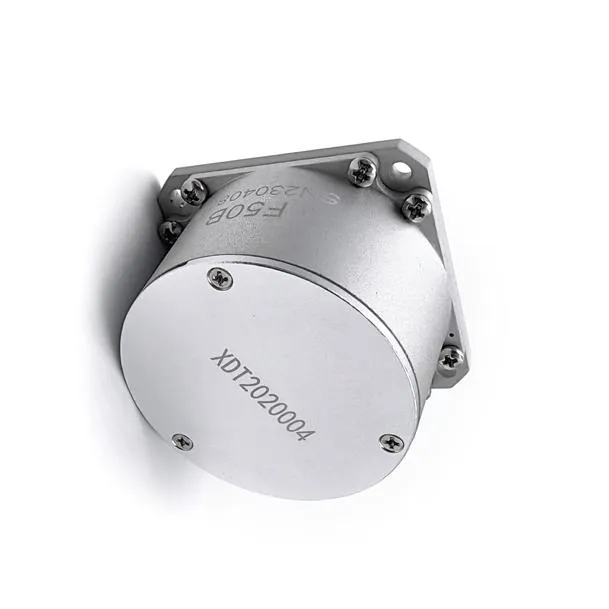

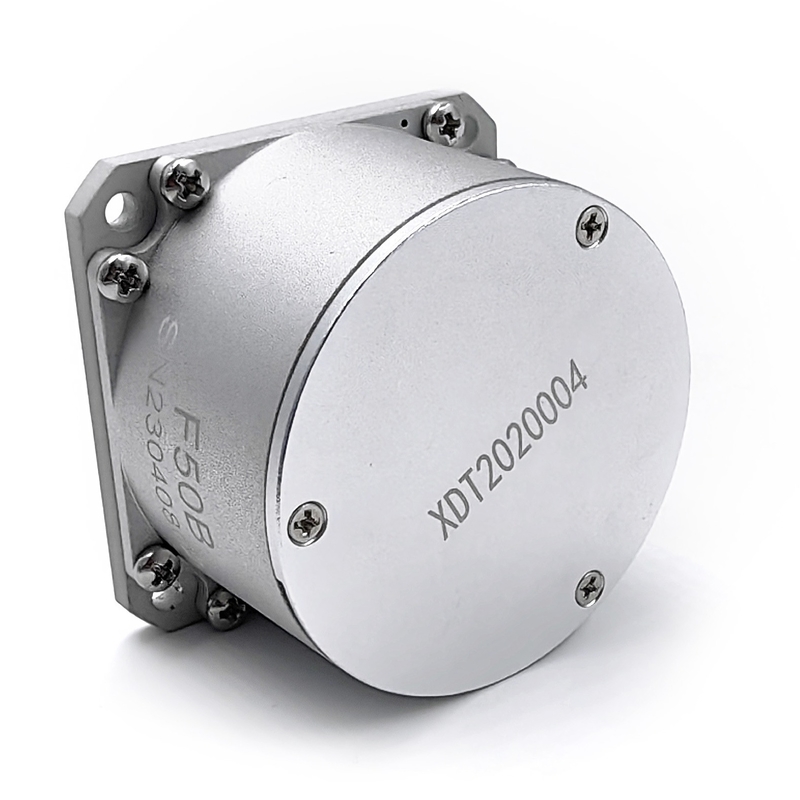

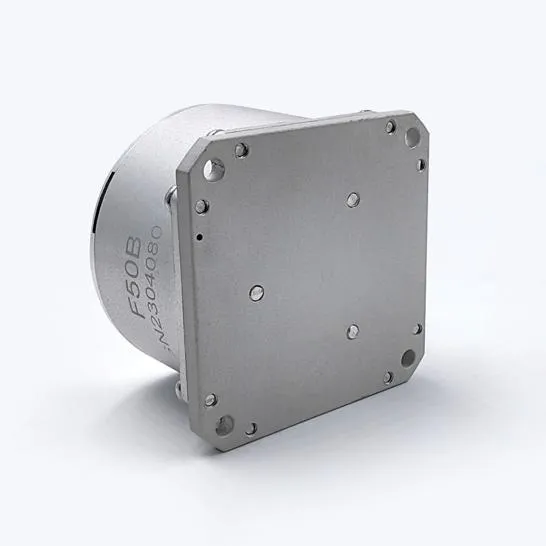

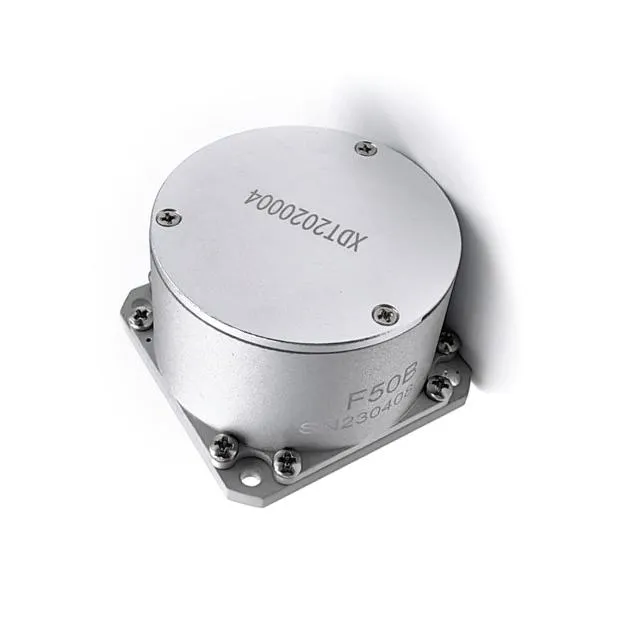

Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ

Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ

Tên thương hiệu: Firepower
Số mẫu: F50B
MOQ: 1 chiếc
giá bán: US$2,800.00~3,000.00
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 100 chiếc mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
CE
Dải đo:
-500~+500°/s
ổn định sai lệch bằng không:
.10,1°/giờ, 10 giây
Khả năng lặp lại không sai lệch:
.10,1°/giờ
Hệ số đi bộ ngẫu nhiên:
≤0,01°/√h
Hệ số tỷ lệ phi tuyến tính:
≤ 40ppm
Độ lặp lại hệ số tỷ lệ:
≤ 40ppm
Sự bất đối xứng của hệ số tỷ lệ:
≤ 40ppm
Thời gian bắt đầu:
≤1 giây
băng thông:
500Hz
Nguồn cung cấp điện:
±5±0.15V
Sức mạnh:
6W
Nhiệt độ hoạt động:
-40~+70°c
nhiệt độ lưu trữ:
-55~+85°C
Rung động:
20~2000Hz, 0,06g2/Hz
va chạm:
30g, 11 mili giây
Tốc độ truyền:
921600 (có thể tùy chỉnh) bps
chế độ đầu ra:
RS-422
Bộ kết nối:
J30J-15TJL/(Có thể tùy chỉnh)
kích thước tổng thể:
50mm*50mm*32mm
Kích thước cài đặt:
43mm*43mm
chi tiết đóng gói:
miếng bọt biển và hộp
Khả năng cung cấp:
100 chiếc mỗi tháng
Làm nổi bật:

Máy quay sợi quang vòng tròn

,

Máy quay quang sợi khối lượng nhỏ

,

Máy quay quang sợi giá rẻ

Mô tả sản phẩm

1.1Đánh giá sản phẩm
Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là một vòng sợi quang, một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ gây ra bởi tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc đạt được.

1.2 Chức năng
Sản phẩm này bao gồm một đơn vị cảm biến tốc độ góc quang học và một đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc trục đơn và thông tin nhiệt độ bên trong.

1.3 Ứng dụng
Các sản phẩm chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình, hệ thống định vị và định hướng và hệ thống ổn định servo.

Sản phẩm chủ yếu bao gồm các thành phần sau:
a) Các thành phần đường quang;
b) Bảng mạch tín hiệu phát hiện và điều khiển;
c) Xương xương, vỏ và các bộ phận cấu trúc khác của vòng sợi quang;
1.3Kích thước
Kích thước tổng thể (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
Kích thước lắp đặt (mm):41 X 41, 4 Vít M3

Kích thước
Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 0Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 1Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 2Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 3Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 4Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 5Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 6Giá thấp FOG Gyroscope quang sợi vòng kín với khối lượng nhỏ 7

Giao diện điện

Số pin Định nghĩa Giải thích
1,9 T+ đầu ra cổng hàng loạt RS422 +
2,10 T- đầu ra cổng hàng loạt RS422-
4,5 +5VA Nguồn điện tương tự + 5V
6,7 AGND Địa điểm điện tương tự
8,15 -5VA Nguồn điện tương tự -5V
12,13 VCC Dòng điện số + 5/+ 3.3V
11,14 GND Địa điểm điện số
