Con quay gia tốc kế IMU
Created with Pixso.

Đơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay

Đơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay

Tên thương hiệu: FIREPOWER
Số mẫu: IMU6
MOQ: 1
giá bán: 2500$
Điều khoản thanh toán: L/C, D/P, T/T, Western Union
Khả năng cung cấp: 1 tuần cho mẫu
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Phạm vi đo động lực con quay:
±400°/giây
Không ổn định không thiên vị (@ Allan phương sai):
≤0,3 °/h
Không ổn định sai lệch (10S mịn):
≤3 °/h
đi bộ ngẫu nhiên góc:
≤0,15 °/h
Hệ số tỷ lệ phi tuyến tính:
150ppm
Phạm vi Acc:
±10g
Acc không ổn định thiên vị (phương sai allan @ 25)):
00,02 mg
Sự ổn định thiên vị @10s:
0,05mg
Phương thức giao tiếp:
RS422
Điện áp:
5V
chi tiết đóng gói:
Miếng bọt biển + thùng carton
Khả năng cung cấp:
1 tuần cho mẫu
Làm nổi bật:

Đơn vị đo độ trật tự MEMS hiệu suất cao

,

Máy quay MMS Inertial Measurement Unit

,

3 Trục Mems Inertial Measurement Unit

Mô tả sản phẩm

Đơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay

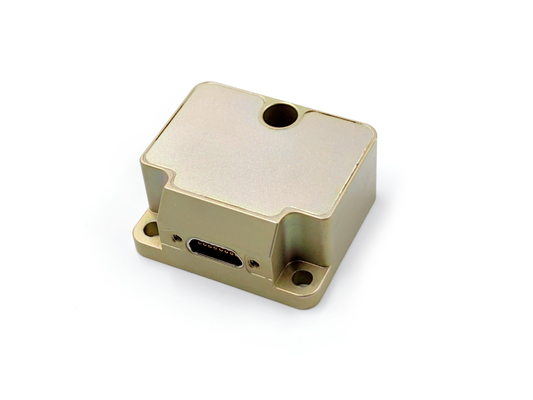

  • Mô tả sản phẩmĐơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay 0

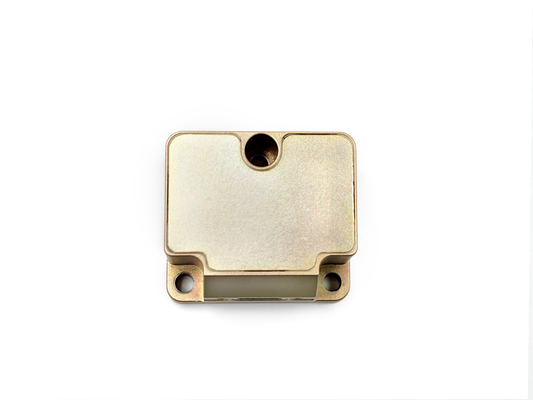

Đơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay 1

Đơn vị đo quán tính MEMS bao gồm gyroscope ba trục, đồng hồ gia tốc ba trục, góc nghiêng ba trục, cảm biến nhiệt độ, bảng xử lý tín hiệu,cấu trúc và phần mềm cần thiết, và được sử dụng để đo tốc độ góc ba trục, gia tốc ba trục và góc nghiêng ba trục của một người mang, Và đầu ra theGyro,máy đo tốc độvà dữ liệu độ nghiêng sauemBồi thường lỗi (bao gồm bù đắp nhiệt độ, bù đắp góc không phù hợp với cài đặt,bù đắp phi tuyến tính và tương tự) thông qua cổng hàng loạt RS-422 theo giao thức truyền thông đã được thỏa thuận.


  • Parameter sản phẩm

 Thông số kỹ thuật của máy quay

Parameter

Đơn vị

IMU6-1

IMU6-1A

IMU6-1B

IMU6-1C

Phạm vi đo (có thể tùy chỉnh)

°/s

± 400

± 400

± 400

±2000

Sự ổn định Bias In-Run ((@ Allan variance)



°/h

0.3

0.1

0. 05

1

Sự ổn định thiên vị @10s

(10s mịn, 1σ, nhiệt độ phòng)

°/h

3

1

0.5

6

Sự ổn định của Bias ở nhiệt độ đầy đủ

°/h

10

3

2

18

Đi bộ ngẫu nhiên theo góc

°/√h

0.15

0.1

0.02

0.3

Tính lặp lại thiên vị

(1σ)

°/h

1

0.5

0.3

2

Độ nhạy của gia tốc Bias

°/h/g

1

1

1

2

Scale Factor Non-Linearity ((1σ))

ppm

150

150

150

300

Sự lặp lại của yếu tố quy mô (1σ)

ppm

20

20

20

100

Sự sai lệch

°

± 0.05

± 0.05

± 0.05

± 0.05

3 dB Bandwidth

Hz

250

200

150

250


Đồng hồ tăng tốcChỉ số kỹ thuật

Parameter

Đơn vị

IMU6-1y-1

IMU6-1y-2

IMU6-1y-3

IMU6-1y-4

Phạm vi đo (có thể tùy chỉnh)

g

±10

±30

±50

± 80

Sự ổn định của sự thiên vị trong quá trình chạy (Allan Variance @ 25 °C)

mg

0.02

0.05

0.1

0.2

Sự ổn định thiên vị @10s

mg

0.05

0.2

0.5

1

Sự ổn định của Bias ở nhiệt độ đầy đủ

mg

1

3

5

15

Đi bộ ngẫu nhiên theo góc

m/s/√h

0.001

0.002

0.005

0.01

Bias sự lặp lại ((1σ)

mg

0.1

0.5

1

2

Sự lặp lại của yếu tố quy mô (1σ)

ppm

200

200

200

200

Scale Factor Non-Linearity ((1σ))

ppm

50

100

200

300

Sự sai lệch

°

± 0.05

± 0.05

± 0.05

± 0.05

3 dB Bandwidth

Hz

100

100

100

100


 Đặc điểm điện

Parameter

Đơn vị

IMU6-1y-x

Điện áp

V

5

Tiêu thụ năng lượng

W

2


Ripple

mV

100

Khả năng thích nghi với môi trường

Parameter

Đơn vị

IMU6-1y-x

Nhiệt độ hoạt động

°C

-45~85

Nhiệt độ lưu trữ

°C

-55~105

Vibration (sự rung động)

--

10 ~ 2000Hz,6.06g

Tác động

--

1000g,0.1ms

  • Sơ đồ phác thảo

Đơn vị đo nhị phân hiệu suất cao với máy gia tốc 3 trục và máy quay 2
