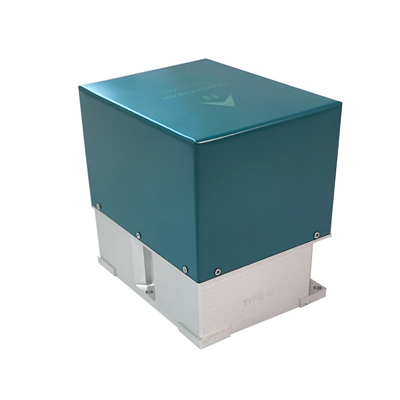

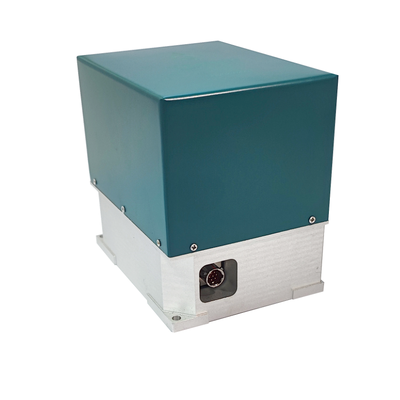

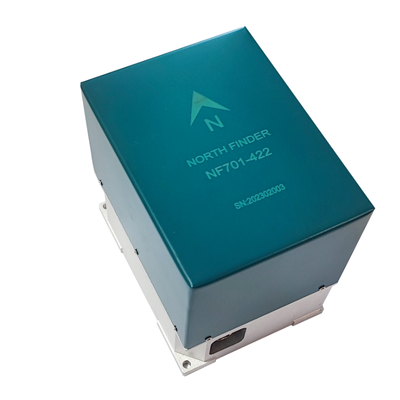

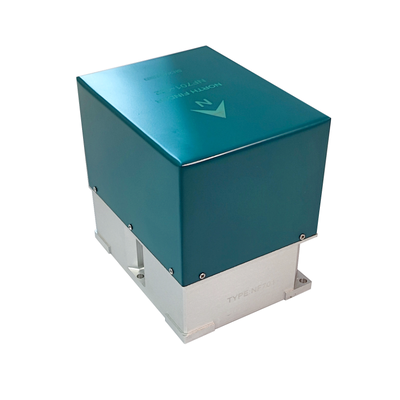

Công cụ tìm la bàn con quay hồi chuyển có độ chính xác cao 0,3 độ với giao diện RS422 để khai thác ngầm

Name: Công cụ tìm la bàn con quay hồi chuyển có độ chính xác cao 0,3 độ với giao diện RS422 để khai thác ngầm
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Tên thương hiệu:	Firepower
Số mẫu:	NF701A

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO 9001:2015, CE, RoHS

Bắc tìm độ chính xác:

<= 0,3 độ (NF701A)

Kích thước tìm kiếm phía Bắc:

115x90x110mm

đầu ra:

RS422

Độ chính xác ngang (1 sigma):

<= 0,05 độ

Độ phân giải góc phương vị:

<= 0,5 độ

Cân nặng:

<= 2kg

Làm nổi bật:

fiber optic gyro north finder

mining tunnel boring directional survey

0.3 deg accuracy NF701A seeker

Mô tả sản phẩm

Hệ thống tìm phương bắc Gyrocompass chính xác cao để phát hiện phương bắc thực sự và đo hướng

NF701A Fiber Optic Gyro North Finder là một dụng cụ khảo sát hướng mạnh mẽ cho các hoạt động khai thác mỏ và khoan đường hầm dưới lòng đất.Công nghệ tìm kiếm phía bắc dựa trên FOG của nó cung cấp dữ liệu đường hướng dẫn đáng tin cậy trong môi trường ngầm ồn ào từ tính, nơi mà la bàn thông thường thất bại, hoạt động hoàn hảo từ -40 đến +70 độ C.

Kích thước

115 x 90 x 110 mm

Thông số kỹ thuật

Thời gian tìm kiếm phía bắc: ≤ 3 phút
Độ chính xác tìm kiếm phía bắc (1 sigma): ≤ 0,3 độ (NF701A); ≤ 0,5 độ (NF701B)
Độ chính xác ngang: ≤ 0,05 độ (1 sigma)
Vòng tròn: ≤ 0,5 deg (1 sigma)
Trọng lượng: ≤ 2 kg
Nguồn điện: DC 12V ~ 24V
Tiêu thụ năng lượng: 15 W (đỉnh)
Giao diện: RS422
Chế độ hoạt động: tự động kiểm tra khi bật điện, điều khiển tìm kiếm phía bắc thông qua máy tính phía trên

Yêu cầu về môi trường

Nhiệt độ hoạt động: -40°C đến +70°C
Nhiệt độ lưu trữ: -55°C đến +85°C
Độ ẩm: độ ẩm tương đối dưới 95%

Độ tin cậy

MTBF ≥ 1000 giờ
MTTR ≤ 30 phút

Các ứng dụng lý tưởng

Hướng dẫn máy khoan đường hầm:Định hướng chính xác cho định vị TBM trong các dự án đường hầm đường dài
Khảo sát mỏ ngầm:Định hướng hướng bắc miễn nam châm cho việc trôi và sắp xếp trục
Phát triển mỏ than:Dữ liệu đường hướng đáng tin cậy cho việc lập kế hoạch hầm thông gió và đường ống
Xây dựng tàu điện ngầm:Điều khiển hướng chính xác cho khoan đường hầm tàu điện ngầm đô thị
Dự án đường hầm thủy điện:Định hướng phía bắc cho việc chuyển hướng nước và xây dựng đường hầm penstock

Cấu hình phích cắm bên ngoài (Giao diện Y50EX-0607TX2)

Số pin cắm	Định nghĩa chức năng
a	DC12V ~ 24V
b	DC12V ~ 24V GND
c	TD+
d	TD-
e	RD+
f	RD-
g	GND
