Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
Con quay gia tốc kế IMU
Created with Pixso.

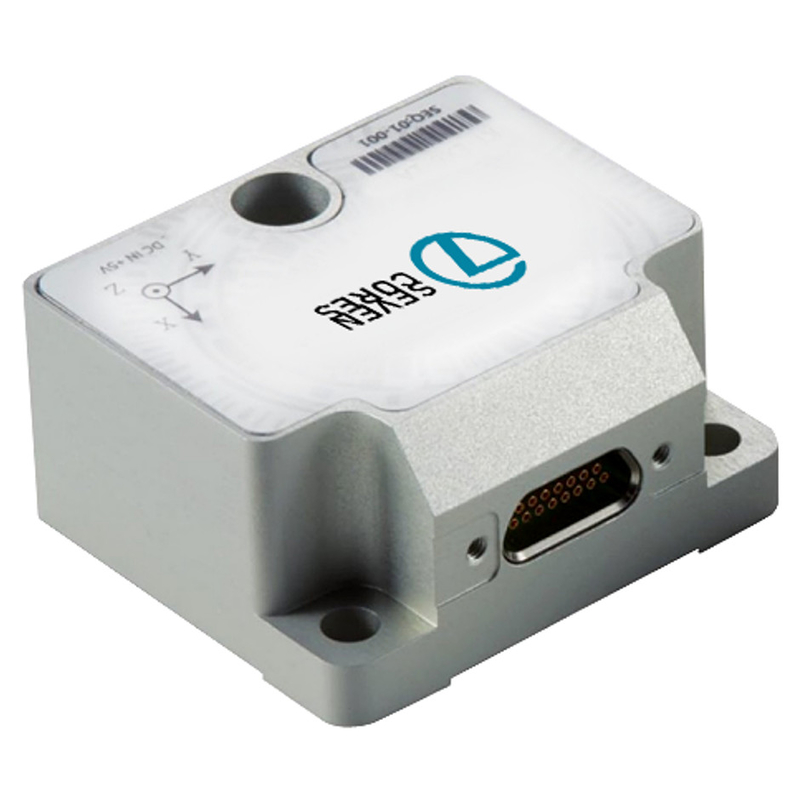

Đơn vị đo quán tính hiệu suất cao Thay thế con quay hồi chuyển 3 trục STIM210 Pure IMU

Đơn vị đo quán tính hiệu suất cao Thay thế con quay hồi chuyển 3 trục STIM210 Pure IMU

Tên thương hiệu: Firepower
Số mẫu: IMU3
MOQ: 1
giá bán: 2000~2500 USD
Điều khoản thanh toán: T / T
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
IMU tinh khiết
phạm vi đo con quay hồi chuyển:
±400°/giây
Độ ổn định không thiên vị:
≤ 10°/giờ
đi bộ ngẫu nhiên:
≤ 0,2 °/√ H
Độ nhạy gia tốc không thiên vị:
≤ 1 °/H/G
Làm nổi bật:

Đơn vị đo quán tính IMU3

,

Đơn vị đo quán tính STIM210

,

Gia tốc kế 3 trục ROHS

Mô tả sản phẩm

Bộ cảm biến đơn vị đo quán tính hiệu suất cao IMU3 Thay thế STIM210 Pure IMU 3 Trục Gyro 3 Trục gia tốc kế



Cụm con quay hồi chuyển siêu nhỏ bao gồm con quay hồi chuyển ba trục, cảm biến nhiệt độ, bảng xử lý tín hiệu, cấu trúc và phần mềm cần thiết, được sử dụng để đo tốc độ góc ba trục / hai trục của sóng mang và xuất ra ba dữ liệu tốc độ góc được bù lỗi (bao gồm bù nhiệt độ, bù lệch góc lắp đặt, bù phi tuyến và tương tự) thông qua một cổng nối tiếp RS-422 theo một giao thức truyền thông đã thỏa thuận.



1.1.1 Thông số kỹ thuật con quay hồi chuyển

  1. Dải đo: ± 400 ° / s
  2. Độ ổn định không thiên vị (phương sai @ Allan): ≤ 1 ° / H
  3. Độ ổn định không thiên vị (mịn 1 giây, 1σ, nhiệt độ phòng): ≤ 10 ° / H
  4. Lỗi sai lệch 0 trong phạm vi nhiệt độ đầy đủ: ≤ 20 ° / H
  5. Đi bộ ngẫu nhiên: ≤ 0,2 ° / √ H
  6. Độ lặp lại không thiên vị: ≤10 ° / h
  7. Độ nhạy tăng tốc không thiên vị: ≤ 1 ° / H / G
  8. Độ phân giải: ≤ 0,001 ° / s
  9. Hệ số tỷ lệ phi tuyến tính: ≤ 100ppm
  10. Độ lặp lại của hệ số quy mô: ≤ 100ppm
  11. Khớp nối chéo: ≤ 0,1%
  12. Băng thông: ≤250Hz
  13. Trọng lượng: (52 ± 5) G

1.1.2 Yêu cầu cung cấp điện

  1. Điện áp cung cấp: (+ 5 ± 0,5) V (DC);
  2. Nguồn cung cấp hiện tại: làm việc hiện tại <0,3A;

1.1.3 Khả năng thích ứng với môi trường

  1. Nhiệt độ làm việc: (-45 ~ 85) ℃
  2. Nhiệt độ bảo quản: (-55 ~ 105) ℃
  3. Rung: 10 ~ 2000Hz, 6,06g
  4. Tác động: 5000 G, 0,1ms

Bản vẽ phác thảo của con quay hồi chuyển siêu nhỏ

Đơn vị đo quán tính hiệu suất cao Thay thế con quay hồi chuyển 3 trục STIM210 Pure IMU 0



Số nút Định nghĩa nút Loại hình Giải thích
1 GND CUNG CẤP Tiếp đất (4)
2 ExtTrig ĐẦU VÀO Nguồn kích hoạt bên ngoài (3)
3 VSUP CUNG CẤP Tích cực cuối nguồn cung cấp sản phẩm, nguồn cung cấp điện được điều chỉnh DC + 5V
4 TxD + ĐẦU RA Thiết bị đầu cuối tích cực giao diện đầu ra RS422 của sản phẩm
5 TxD- ĐẦU RA Thiết bị đầu cuối âm giao diện đầu ra RS422 của sản phẩm
6 CHASSIS CHASSIS Sản phẩm được cách ly cơ học với mặt đất
7 GND ĐẦU VÀO Mặt đất tín hiệu (4)
số 8 NRST ĐẦU VÀO Đặt lại tín hiệu (2)
9 RxD- ĐẦU VÀO Thiết bị đầu cuối âm giao diện nhận RS422 của sản phẩm
10 RxD + ĐẦU VÀO Thiết bị đầu cuối tích cực giao diện nhận RS422 của sản phẩm




Kích thước
