Cảm biến IMU tương tự STIM210, Con quay hồi chuyển siêu nhỏ độ chính xác cao RS422

Cảm biến IMU tương tự STIM210, Con quay hồi chuyển siêu nhỏ độ chính xác cao RS422

Tên thương hiệu: Firepower
Số mẫu: IMU3
MOQ: 1
giá bán: 2000~2500 USD
Điều khoản thanh toán: T/T
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
IMU tinh khiết
phạm vi đo con quay hồi chuyển:
±400°/giây
Độ ổn định không thiên vị:
≤ 10°/giờ
đi bộ ngẫu nhiên:
≤ 0,2 °/√ H
Độ nhạy gia tốc không thiên vị:
≤ 1 °/H/G
băng thông:
≤250Hz
Làm nổi bật:

Cảm biến IMU tương tự STIM210

,

Cảm biến IMU tương tự RS422

,

Con quay vi mô độ lệch thấp

Mô tả sản phẩm

STIM210 Cảm biến IMU tương tự Kết hợp con quay hồi chuyển vi mô RS422 Cảm biến IMU Độ lệch thấp Độ chính xác cao



1.1.1 Thông số kỹ thuật của con quay hồi chuyển

  1. Phạm vi đo: ± 400 °/s
  2. Độ ổn định không sai lệch (@ phương sai Allan): ≤ 1 °/H
  3. Độ ổn định không sai lệch (1s mịn, 1σ, nhiệt độ phòng): ≤ 10 °/H
  4. Lỗi sai lệch bằng 0 trong phạm vi nhiệt độ đầy đủ: ≤ 20 °/H
  5. Bước ngẫu nhiên: ≤ 0,2 °/√ H
  6. Độ lặp lại không sai lệch: ≤10°/h
  7. Độ nhạy gia tốc không thiên vị: ≤ 1 °/H/G
  8. Độ phân giải: ≤ 0,001 °/s
  9. Hệ số tỷ lệ phi tuyến tính: ≤ 100ppm
  10. Độ lặp lại của hệ số tỷ lệ: ≤ 100ppm
  11. Khớp nối chéo: ≤ 0,1%
  12. Băng thông: ≤250Hz
  13. Trọng lượng: (52 ± 5) G

1.1.2 Yêu cầu về nguồn điện

  1. Điện áp nguồn: (+ 5 ± 0,5) V (DC);
  2. Dòng điện cung cấp: dòng điện làm việc <0,3A;

1.1.3 Khả năng thích ứng với môi trường

  1. Nhiệt độ làm việc: (-45 ~ 85) ℃
  2. Nhiệt độ bảo quản: (-55 ~ 105) ℃
  3. Độ rung: 10 ~ 2000Hz, 6,06g
  4. Tác động: 5000G, 0,1ms

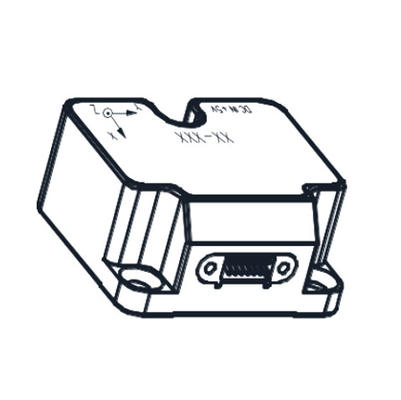

Bản vẽ phác của con quay vi mô

Cảm biến IMU tương tự STIM210, Con quay hồi chuyển siêu nhỏ độ chính xác cao RS422 0



số nút định nghĩa nút Loại hình Giải thích
1 GND CUNG CẤP Nối đất(4)
2 ExtTrig ĐẦU VÀO Nguồn kích hoạt bên ngoài(3)
3 VSUP CUNG CẤP Đầu cực dương của nguồn điện sản phẩm, nguồn điện được điều chỉnh DC + 5V
4 TxD+ ĐẦU RA Sản phẩm Thiết bị đầu cuối tích cực giao diện đầu ra RS422
5 TxD- ĐẦU RA Sản phẩm Thiết bị đầu cuối âm giao diện đầu ra RS422
6 KHUNG XE KHUNG XE Sản phẩm được cách ly về mặt cơ học với nguồn điện
7 GND ĐẦU VÀO Mặt đất tín hiệu(4)
số 8 NRST ĐẦU VÀO Đặt lại tín hiệu(2)
9 RxD- ĐẦU VÀO Sản phẩm Thiết bị đầu cuối âm giao diện nhận RS422
10 RxD+ ĐẦU VÀO Sản phẩm Thiết bị đầu cuối tích cực giao diện nhận RS422




Kích thước
