Con quay gia tốc kế IMU
Created with Pixso.

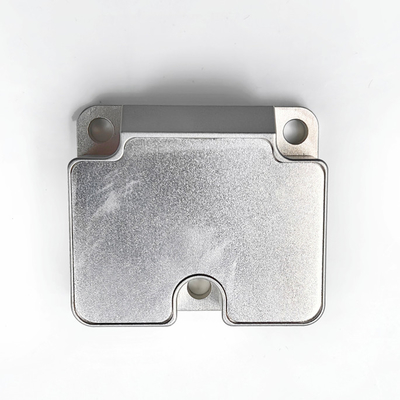

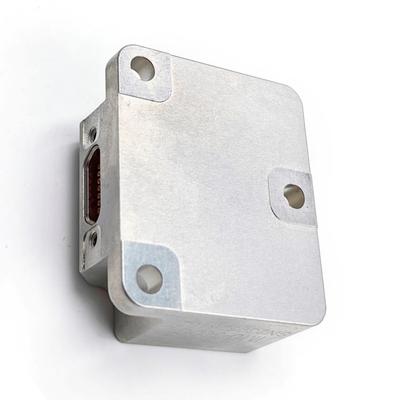

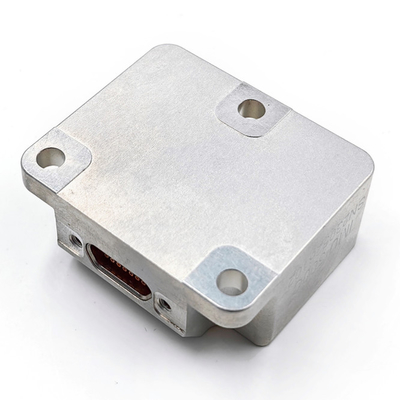

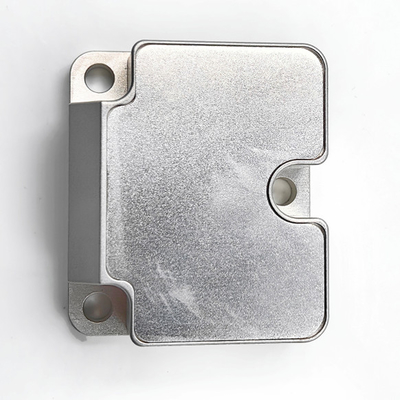

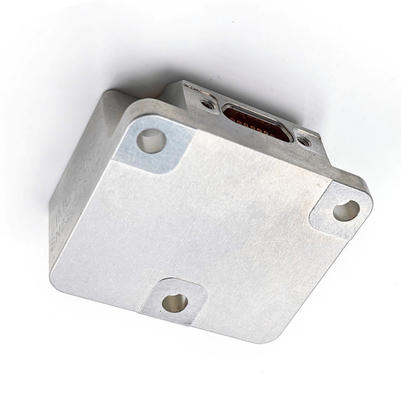

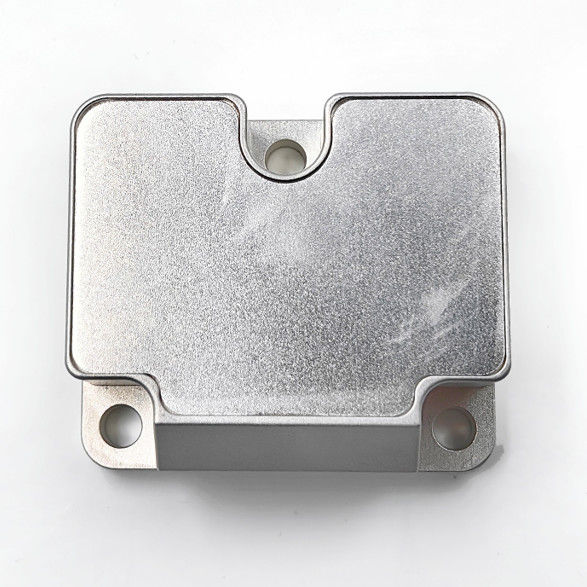

Đơn vị đo quán tính Imu Accelerometer Gyro dựa trên công nghệ vi mô Mems

Đơn vị đo quán tính Imu Accelerometer Gyro dựa trên công nghệ vi mô Mems

Tên thương hiệu: Firepower
Số mẫu: IMU300C
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T,L/C
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Chứng nhận:
CE ROHS
Tên sản phẩm:
Đơn vị đo quán tính
phạm vi đo con quay hồi chuyển:
±500º/giây
con quay hồi chuyển Độ ổn định không thiên vị:
0.3 độ/giờ
đi bộ ngẫu nhiên góc:
0.06 độ /√h
phạm vi gia tốc:
16G
acc sự ổn định thiên vị:
00,02 mg
Yếu tố quy mô:
0,02%FS
băng thông:
200HZ
Sản lượng:
RS422
chi tiết đóng gói:
miếng bọt biển/hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

rs422 Động cơ gia tốc IMU

,

mems imu gia tốc

,

mems imu máy gia tốc gyroscope

Mô tả sản phẩm

Đơn vị đo quán tính (IMU) dựa trên công nghệ vi mô (MEMS)


1. Tổng quan sản phẩm

IMU300C-A0-IMU là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ máy vi tính (MEMS), với kính quay MEMS hiệu suất cao và máy tăng tốc MEMS tích hợp,phát ra 3 tốc độ góc và 3 gia tốc.
IMU300C-A0-IMU có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ. Bằng cách kết hợp các phần mềm khác nhau, sản phẩm có thể được sử dụng rộng rãi trong UAV chiến thuật và công nghiệp, đạn thông minh,người tìm kiếm và các trường khác.

2Các đặc điểm của sản phẩm

  1. Máy quay số ba trục:
    1. Phạm vi đo động ± 500o/s;
    2. Độ ổn định không thiên vị: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN);
  2. Máy đo gia tốc số ba trục:
    1. Phạm vi đo động ± 16 G;
    2. Tính ổn định không thiên vị: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
  3. Độ tin cậy cao: MTBF > 20000h;
  4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 °C ~ 80 °C): tích hợp thuật toán hiệu suất nhiệt độ cao và giải thưởng;
  5. Thích hợp cho hoạt động trong điều kiện rung động mạnh;
  6. Giao diện một chiều RS422
  7. Tương thích với STIM300

3- Phòng ứng dụng

  1. Máy bay không người lái chiến thuật và công nghiệp
  2. Súng thông minh
  3. Người tìm kiếm

4Các chỉ số sản phẩm

Bảng 1 Chỉ số hiệu suất sản phẩm

Parameter

Điều kiện thử nghiệm

Độ chính xác thiết kế

Đơn vị

GyroPhạm vi đo động-± 500o/s
Sự ổn định của BiasPhân biến Allan (khu vực 500 °/s, nhiệt độ bình thường)0.3o/h
Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi),3.0o/h
Biến hướngPhạm vi không thiên vị0.1o/s
Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ0.01o/s
Khả năng bắt đầu lặp lại0.005o/s
Hiệu ứng của gia tốc tuyến tính đối với thiên vị0.002o/s/g
Ảnh hưởng của rung động trên Bias, thay đổi trước và sau rung động0.002o/s/g
Ảnh hưởng của rung động trên Bias, thay đổi trước và trong rung động0.001o/s/g
Nhân tố quy môĐộ chính xác của yếu tố quy mô0.1%
Không tuyến tính của yếu tố quy mô0.01% FS
Đi bộ ngẫu nhiên góc-0.06°/√hr
Dải băng thông-200Hz
Đồng hồ tăng tốcPhạm vi đo động-16g
Sự ổn định của BiasPhân biến Allan (phạm vi 16g, nhiệt độ bình thường)0.02mg
Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi)0.03mg
Biến hướngPhạm vi không thiên vị1mg
Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ1mg
Khả năng bắt đầu lặp lại0.2mg
Nhân tố quy môĐộ chính xác của yếu tố quy mô0.3%
Không tuyến tính của yếu tố quy mô0.02% FS
Đi bộ ngẫu nhiên tốc độ-0.08m/s/√hr
Dải băng thông-200Hz
Giao diện truyền thôngSR422 một chiềuTỷ lệ Baud460.8MHz
Tần suất lấy mẫuUART1000Hz
Đặc điểm điệnĐiện áp-5V
Tiêu thụ năng lượng-1.5W
RippleP-P150mV
Đặc điểm cấu trúcKích thước-38.6×44.6×21.5mm
Trọng lượng-65±2g
Môi trường sử dụngNhiệt độ hoạt động--40~80°C
Nhiệt độ lưu trữ--45~85°C
Vibration (sự rung động)-20 ~ 2000Hz,6.06g
Tác động-6000g,0.5ms
Độ tin cậyMTBF-20000h
Thời gian làm việc liên tục-120h


1. Giao diện điện

Các kết nối điện của sản phẩm IMU300C-A0-IMU là J30J-15 TJL, và định nghĩa và phân bổ liên lạc cụ thể được hiển thị trong bảng sau:

Số khâuTênLoạiNhận xét
1TxD-Sản lượngRS422
2RxD-NhậpRS422
3TST_1Sản lượng
4TOV_1Sản lượng
5RSTNhập
6GNDNhập
7Phụ tùng
8VCC_5VNguồn điện+5v
9TxD+Sản lượngRS422
10RxD+NhậpRS422
11ExtTrigNhậpNhập đồng bộ 5V
12GNDNhập
13GNDNhập
14Phụ tùng
15GNDĐiện hạ tầng

Kích thước
