| Tên thương hiệu: | Firepower |
| Số mẫu: | IMU300C |
| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T,L/C |
| Khả năng cung cấp: | 500/tháng |

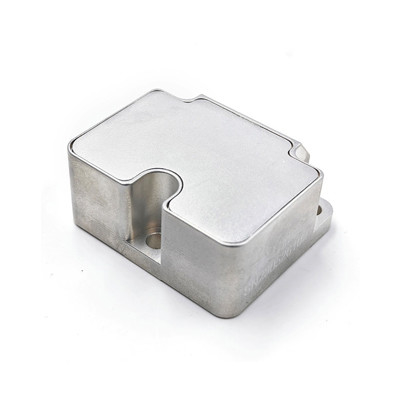

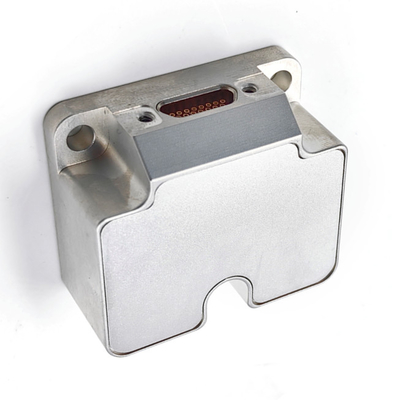

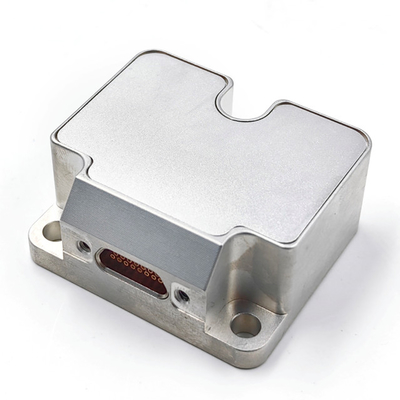

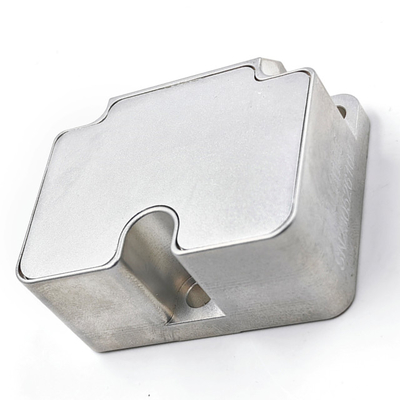

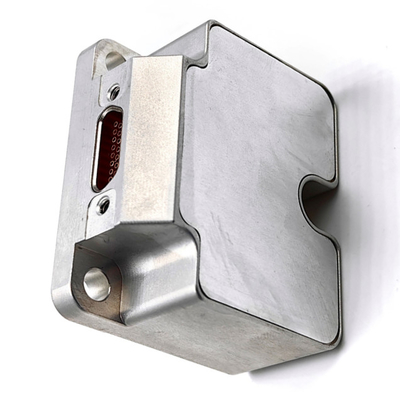

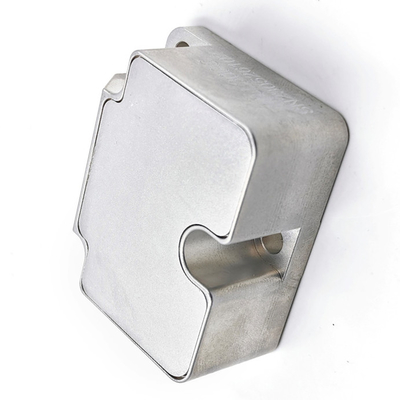

500° Gyro 16g Accelerometer IMU Low Offset Inertial Measurement Sensor
|
Parameter |
Điều kiện thử nghiệm |
Độ chính xác thiết kế |
Đơn vị |
|
|---|---|---|---|---|
| Gyro | Phạm vi đo động | - | ± 500 | o/s |
| Sự ổn định của Bias | Phân biến Allan (khu vực 500 °/s, nhiệt độ bình thường) | 0.3 | o/h | |
| Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi), | 3.0 | o/h | ||
| Biến hướng | Phạm vi không thiên vị | 0.1 | o/s | |
| Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ | 0.01 | o/s | ||
| Khả năng bắt đầu lặp lại | 0.005 | o/s | ||
| Hiệu ứng của gia tốc tuyến tính đối với thiên vị | 0.002 | o/s/g | ||
| Ảnh hưởng của rung động trên Bias, thay đổi trước và sau rung động | 0.002 | o/s/g | ||
| Ảnh hưởng của rung động trên Bias, thay đổi trước và trong rung động | 0.001 | o/s/g | ||
| Nhân tố quy mô | Độ chính xác của yếu tố quy mô | 0.1 | % | |
| Không tuyến tính của yếu tố quy mô | 0.01 | % FS | ||
| Đi bộ ngẫu nhiên góc | - | 0.06 | °/√hr | |
| Dải băng thông | - | 200 | Hz | |
| Đồng hồ tăng tốc | Phạm vi đo động | - | 16 | g |
| Sự ổn định của Bias | Phân biến Allan (phạm vi 16g, nhiệt độ bình thường) | 0.02 | mg | |
| Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi) | 0.03 | mg | ||
| Biến hướng | Phạm vi không thiên vị | 1 | mg | |
| Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ | 1 | mg | ||
| Khả năng bắt đầu lặp lại | 0.2 | mg | ||
| Nhân tố quy mô | Độ chính xác của yếu tố quy mô | 0.3 | % | |
| Không tuyến tính của yếu tố quy mô | 0.02 | % FS | ||
| Đi bộ ngẫu nhiên tốc độ | - | 0.08 | m/s/√hr | |
| Dải băng thông | - | 200 | Hz | |
| Giao diện truyền thông | SR422 một chiều | Tỷ lệ Baud | 460.8 | MHz |
| Tần suất lấy mẫu | UART | 1000 | Hz | |
| Đặc điểm điện | Điện áp | - | 5 | V |
| Tiêu thụ năng lượng | - | 1.5 | W | |
| Ripple | P-P | 150 | mV | |
| Đặc điểm cấu trúc | Kích thước | - | 38.6×44.6×21.5 | mm |
| Trọng lượng | - | 65±2 | g | |
| Môi trường sử dụng | Nhiệt độ hoạt động | - | -40~80 | °C |
| Nhiệt độ lưu trữ | - | -45~85 | °C | |
| Vibration (sự rung động) | - | 20 ~ 2000Hz,6.06g | ||
| Tác động | - | 6000g,0.5ms | ||
| Độ tin cậy | MTBF | - | 20000 | h |
| Thời gian làm việc liên tục | - | 120 | h | |
IMU300C-A0-IMU là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ máy vi tính (MEMS), với kính quay MEMS hiệu suất cao và máy tăng tốc MEMS tích hợp,phát ra 3 tốc độ góc và 3 gia tốc...
Giao diện điện
Các kết nối điện của sản phẩm IMU300C-A0-IMU là J30J-15 TJL, và định nghĩa và phân bổ liên lạc cụ thể được hiển thị trong bảng sau:
| Số khâu | Tên | Loại | Nhận xét |
| 1 | TxD- | Sản lượng | RS422 |
| 2 | RxD- | Nhập | RS422 |
| 3 | TST_1 | Sản lượng | |
| 4 | TOV_1 | Sản lượng | |
| 5 | RST | Nhập | |
| 6 | GND | Nhập | |
| 7 | Nhóm phụ tùng | ||
| 8 | VCC_5V | Nguồn điện | +5v |
| 9 | TxD+ | Sản lượng | RS422 |
| 10 | RxD+ | Nhập | RS422 |
| 11 | ExtTrig | Nhập | Nhập đồng bộ 5V |
| 12 | GND | Nhập | |
| 13 | GND | Nhập | |
| 14 | Nhóm phụ tùng | ||
| 15 | GND | Điện hạ tầng |
