IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV

Tên thương hiệu: Firepower
Số mẫu: GI200-B0-IMU
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 1000/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Tên sản phẩm:
Con quay hồi chuyển IMU cho UAV
phạm vi đo con quay hồi chuyển:
500°/s
phạm vi đo gia tốc kế:
16G
con quay hồi chuyển Độ ổn định không thiên vị:
0,8 độ/giờ
Độ lệch Allan của máy đo gia tốc:
0,03mg
Đi bộ ngẫu nhiên theo góc Gryo:
0,15°/√giờ
Tiêu thụ năng lượng:
1,5W
Trọng lượng:
50g
chi tiết đóng gói:
Hộp đựng miếng bọt biển
Khả năng cung cấp:
1000/tháng
Làm nổi bật:

Động cơ tăng tốc IMU tiên tiến

,

UAV IMU Accelerometer Gyro

,

IMU Accelerometer Gyro cho UAV

Mô tả sản phẩm

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV



Mô tả sản phẩm

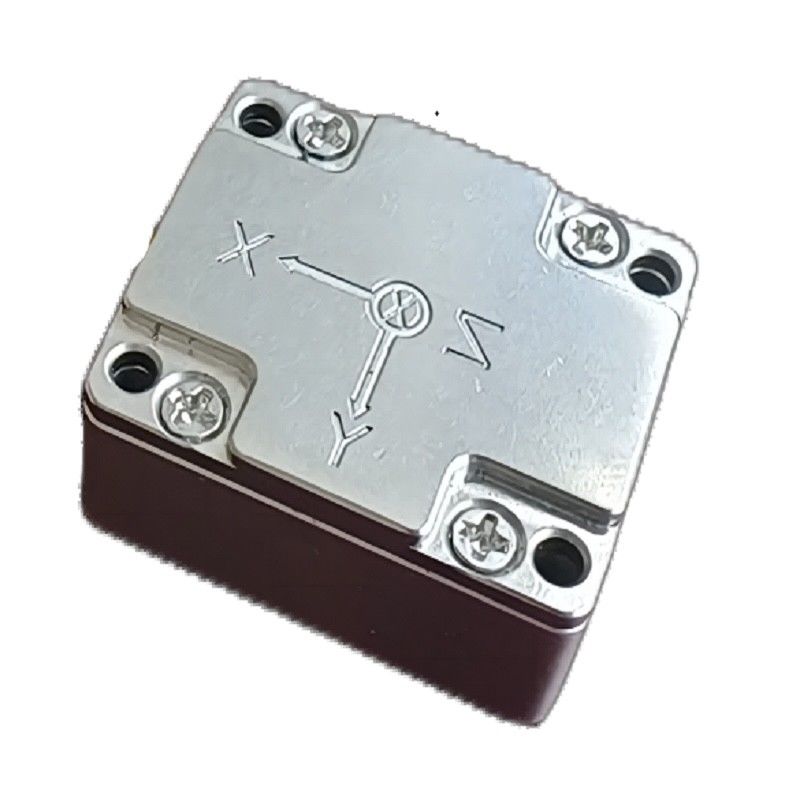

GI200-BO (AO) -IMU là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ máy vi tính (MEMS), với kính quay MEMS hiệu suất cao và máy tăng tốc MEMS,phát ra 3 tốc độ góc và 3 gia tốc.

GI200-A0 (B0) -IMU có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ. Bằng cách kết hợp các phần mềm khác nhau, sản phẩm có thể được sử dụng rộng rãi trong lái xe thông minh, UAV chiến thuật và công nghiệp,Súng thông minh, tìm kiếm, truyền thông di động, lập bản đồ, nền tảng ổn định và các lĩnh vực khác.

GI200-A0 (B0) -IMU có sẵn trong phiên bản A0 (các cấu hình thấp) và B0 (các cấu hình cao).



Khu vực ứng dụng chính

  • Lái xe thông minh
  • Máy bay không người lái chiến thuật và công nghiệp
  • Súng thông minh
  • Người tìm kiếm
  • Thông tin liên lạc trong chuyển động
  • Bản đồ hóa
  • Đứng vững nền tảng.



Các đặc điểm chính

  1. Máy quay số ba trục:
    1. Phạm vi đo động ± 2000o/s;
    2. A0 độ ổn định thiên vị: 6 °/H (GJB, 10s, trục Z), 9 °/H (GJB, 1s, trục Z), 1,6 °/H (ALLAN, trục Z);
    3. B0 độ ổn định thiên vị: 3 °/H (GJB, 10s, trục Z), 4,5 °/H (GJB, 1s, trục Z), 0,8 °/H (ALLAN, trục Z);
  2. Máy đo gia tốc số ba trục:
    1. Phạm vi đo động ± 200g;
    2. Tính ổn định thiên vị A0: 0, 4 mg (GJB, 10s), 0, 6 mg (GJB, 1s), 0, 06 mg (ALLAN);
    3. B0 sự ổn định thiên vị: 0,2 mg (GJB, 10s), 0,3 mg (GJB, 1s), 0,03 mg (ALLAN);
  3. Độ tin cậy cao: MTBF > 20000h;
  4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 °C ~ 80 °C): tích hợp thuật toán hiệu suất nhiệt độ cao và giải thưởng;
  5. Thích hợp cho hoạt động trong điều kiện rung động mạnh;
  6. Giao diện 1 kênh UART, 1 kênh SPI, 1 kênh CAN



Chỉ số kỹ thuật



Parameter Điều kiện thử nghiệm Giá trị tối thiểu Giá trị điển hình Giá trị tối đa Đơn vị
Gyro Phạm vi đo động     500 2000 o/s
Sự ổn định thiên vị bằng không Sự khác biệt Allan, trục Z   0.8   o/h
Sự khác biệt Allan, trục X và Y   1.6   o/h
Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi), trục Z   3   o/h
Trung bình 1s (-40 °C ~ + 80 °C, nhiệt độ không đổi), trục Z   4.5   o/h
Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi), trục X và trục Y   6   o/h
Trung bình 1 giây (-40 °C ~ + 80 °C, nhiệt độ không đổi), trục X và trục Y   9   o/h
Không thiên vị Phạm vi thiên vị bằng không, trục Z   ± 0.07   o/s
Phạm vi thiên vị bằng không, trục X và trục Y   ± 0.2   o/s
Sự thay đổi thiên vị bằng không trên toàn bộ phạm vi nhiệt độ, trục Z1   ± 0.02   o/s
Sự thay đổi thiên vị bằng không trên toàn bộ phạm vi nhiệt độ, trục X và Y1   ± 0.06   o/s
Khả năng lặp lại khởi động liên tiếp, trục Z   0.002   o/s
Khả năng lặp lại khởi động liên tiếp, trục X và trục Y   0.006   o/s
Khả năng lặp lại khởi động hàng ngày, trục Z   0.003   o/s
Độ lặp lại khởi động hàng ngày, trục X và trục Y   0.009   o/s
Hiệu ứng của gia tốc tuyến tính đối với thiên vị   0.002   o/s/g
Ảnh hưởng của rung động đối với sự thiên vị không, thay đổi trước và sau rung động2   0.002   o/s/g
Ảnh hưởng của rung động đối với sự thiên vị bằng không, thay đổi trước và trong rung động2   0.002   o/s/g
Nhân tố quy mô Độ chính xác yếu tố quy mô, trục Z   0.3   %
Độ chính xác yếu tố thang đo, trục X và Y   0.6   %
Không tuyến tính của yếu tố quy mô, trục Z   0.01   % FS
Tính không tuyến tính của yếu tố quy mô, trục X và Y   0.02   % FS
Đi bộ ngẫu nhiên góc     0.15   °/√hr
Mật độ tiếng ồn     0.001   °/s/√Hz
Nghị quyết     3.052×107   o/s/LSB
Dải băng thông     200   Hz
Đồng hồ tăng tốc Phạm vi đo động     16 200 g
Sự ổn định thiên vị bằng không Sự khác biệt Allan   0.03   mg
Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi)   0.2   mg
Trung bình 1s (-40 °C ~ + 80 °C, nhiệt độ không đổi)   0.3   mg
Không thiên vị Phạm vi thiên vị bằng không   5   mg
Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ toàn bộ, giá trị đỉnh đến đỉnh1   5   mg
Khả năng lặp lại các khởi động liên tiếp   0.5   mg
Khả năng lặp lại khởi động hàng ngày   0.8   mg
Hệ số nhiệt độ không thiên vị   0.05 0.1 mg/°C
Nhân tố quy mô Độ chính xác của yếu tố quy mô   0.5   %
Không tuyến tính của yếu tố quy mô   0.1   % FS
Đi bộ ngẫu nhiên tốc độ     0.029   m/s/√hr
Mật độ tiếng ồn     0.025   mg/√Hz
Nghị quyết     1.221×108   g/LSB
Dải băng thông     200   Hz
Magnetometer Phạm vi từ trường BRg,xy   ±1300   μT
Brg,z   ±2500   μT
Nghị quyết     0.3   μT
Đường đi và kinh độ Thành phần địa từ ngang 30 μT, 25 °C   ± 2.5   deg
Giao diện truyền thông SPI 1 kênh Tỷ lệ Baud     15 MHz
UART 1 kênh Tỷ lệ Baud   230.4   Kbps
1 kênh CAN Tỷ lệ Baud     1 MHz
Tần suất lấy mẫu SPI   200 1000 Hz
UART   200   Hz
Có thể   200
Đặc điểm điện Điện áp   3 3.3 3.6 V
Tiêu thụ năng lượng       1.5 W
Ripple P-P     100 mV
Đặc điểm cấu trúc Kích thước     47×44×14   mm
Trọng lượng     50   g
Môi trường sử dụng Nhiệt độ hoạt động   -40   80 °C
Nhiệt độ lưu trữ   -45   85 °C
Vibration (sự rung động)     20 ~ 2000Hz,6.06g
Tác động     1000g,0.5ms
Độ tin cậy MTBF     20000   h
Thời gian làm việc liên tục     120   h
1: Tính toán độ lệch bằng không của toàn bộ quá trình thay đổi nhiệt độ, tốc độ thay đổi nhiệt độ là ≤ 1 °C/phút và phạm vi nhiệt độ là -40 °C ~ + 80 °C;
2: Điều kiện rung động là 6,06 G, 20Hz ~ 2000Hz



Giao diện điện



IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV 0

IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV 1







Cấu trúc sản phẩm



IMU Accelerometer Gyro Cutting-Edge Inertial Measurement cho UAV 2

L47mm x W44mm x H14mm ((L x W x H))
