| Tên thương hiệu: | AVIC |
| Số mẫu: | F60 |
| MOQ: | 1 |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 500/tháng |

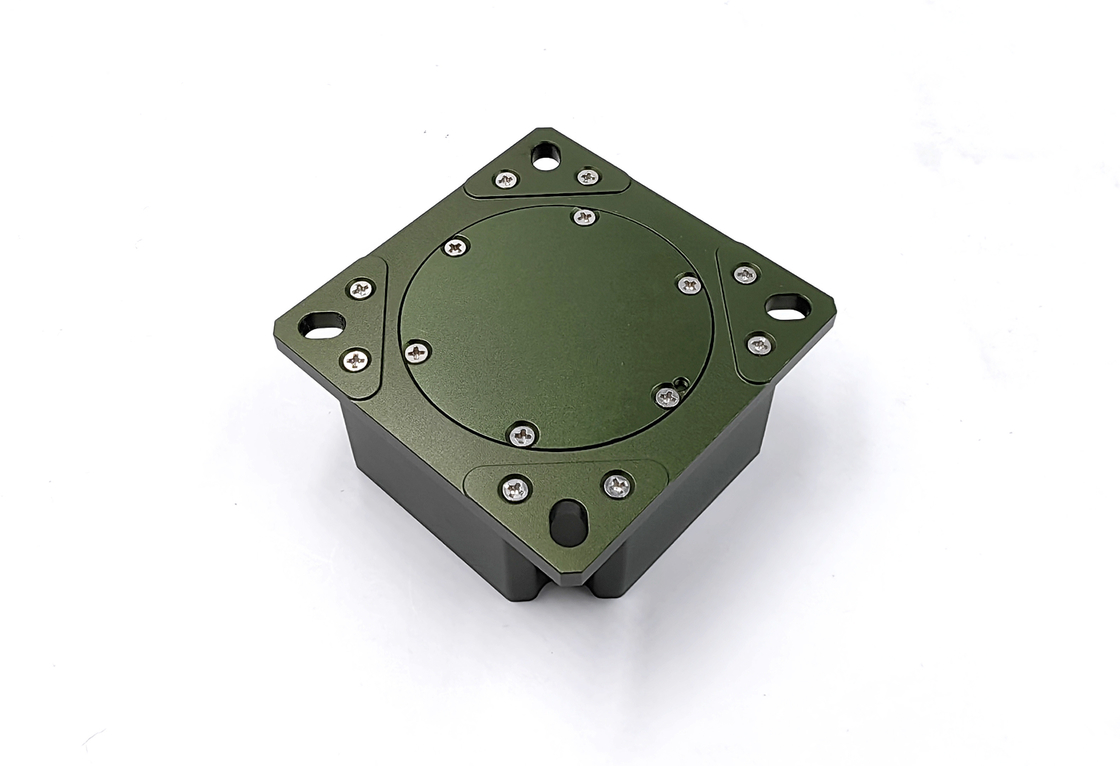

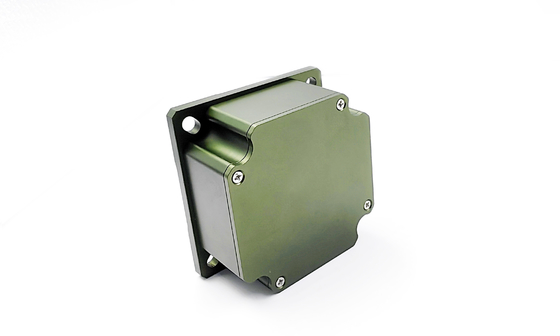

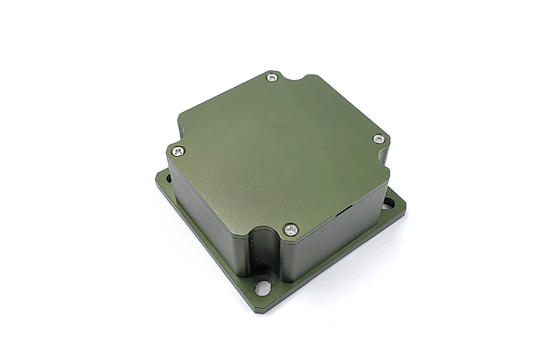

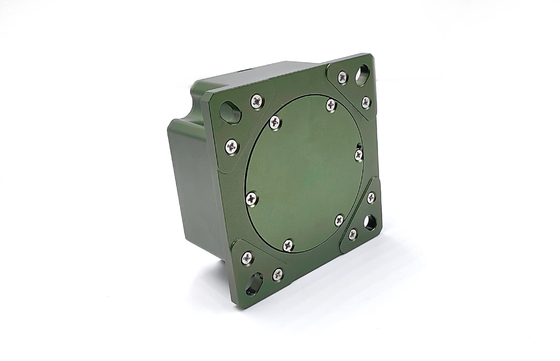

Cảm biến kim hướng sương mù có phạm vi động lực cao với truyền thông kỹ thuật số RS422
Mô tả sản phẩm
Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là một vòng sợi quang, và một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và chiều ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang"Trong cùng một lúc, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
Thành phần
a) Đơn vị đường quang bao gồm một nguồn ánh sáng SLD, một re sợi quang, một bộ điều chế pha quang tích hợp, một bộ kết nối sợi quang và một máy dò quang;
b) Đơn vị mạch bao gồm một mạch dẫn nguồn ánh sáng và một bảng mạch tín hiệu phát hiện và điều khiển;
(c) Các bộ phận cấu trúc gyroscope.
Cấu trúc và đặc điểm của sản phẩm
Cấu trúc gyroscope áp dụng một kế hoạch thiết kế cấu trúc vòng sợi quang điển hình, và từ thiết kế tích hợp thu nhỏ, sự ổn định cấu trúc (kháng va chạm và rung động),chống cộng hưởng, đối xứng cấu trúc, dễ dàng lắp đặt và thiết kế nhiệt (đặc điểm nhiệt độ) và các khía cạnh khác đã được xem xét, và cấu trúc hiện có của vòng xoáy đã được tối ưu hóa và thiết kế.
Sử dụng sản phẩm
Máy quay quang F60 có đặc điểm của tuổi thọ dài, chống sốc và rung động mạnh mẽ, phạm vi đo lớn, băng thông cao, khởi động ngay lập tức, không có trục trặc do gia tốc,và phạm vi chính xác rộngNó có thể được sử dụng rộng rãi trong tàu, máy bay và xe và robot điều hướng, định vị và định hướng, kiểm soát ổn định và các lĩnh vực khác.
Nguồn cung cấp năng lượng hoạt động gyro
±Nguồn cung cấp năng lượng 5V, độ chính xác cung cấp năng lượng 5%, sóng cung cấp năng lượng không quá 20mV. Lưu lượng xung tối đa của nguồn cung cấp năng lượng nhiệt độ đầy đủ là 1,5A.Tiêu thụ điện trạng thái ổn định ở nhiệt độ phòng không quá 2.5W, và tiêu thụ điện trạng thái ổn định ở nhiệt độ đầy đủ không quá 5W.
Các thông số chính
| Dự án | đơn vị | F60A | F60B | F60C | F60D |
| MPhạm vi giảm nhẹ | o/s | ±400~±800 | |||
| Sự ổn định trục xuất bằng không | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| Không có sự lặp lại thiên vị | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| Tỷ lệ đi ngẫu nhiên | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| Nhân tố quy mô không tuyến tính | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| Nhân tố quy môLàm lại | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| Nhân tố quy môAsymmetry | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| Thời gian bắt đầu | s | ≤1 | |||
| băng thông | Hz | >200 | |||
| nguồn cung cấp điện | V | -5, +5 | |||
| sức mạnh | W | ≤6 | |||
| Nhiệt độ hoạt động | oC | -40~+65 | |||
| nhiệt độ lưu trữ | oC | -45~+85 | |||
| rung động | Hz,g2/Hz | 20~2000,0.06 | |||
| Sốc | g,ms | 30,11 | |||
| Tỷ lệ làm mới dữ liệu | Hz | 200~2000 | |||
| Tỷ lệ Baud | bps | 115200 ~ 921600 | |||
| phương pháp output | / | Phát sóng (bên mặc định) / kích hoạt (cách tùy chỉnh) | |||
| Mức độ giao diện | / | RS-422 | |||
| Bộ kết nối | / | J30J-15TJL | |||
| kích thước hình dạng | mm | Φ60×32 | |||
Cấu trúc
Các lĩnh vực ứng dụng chính
