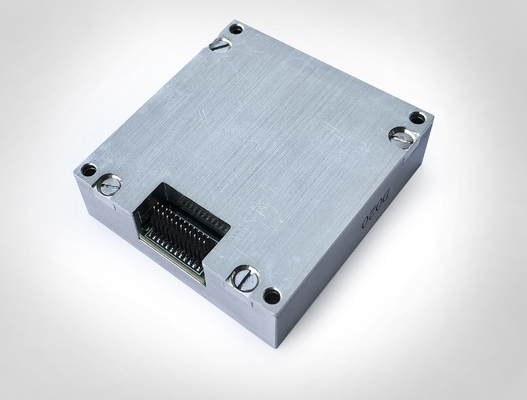

Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp

Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp

Tên thương hiệu: Firepower
Số mẫu: 16488ha
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
phạm vi con quay hồi chuyển:
±500°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
0,3°/giờ
Phạm vi Acc:
±20g
Độ ổn định của Acc Zero Bias:
2ug
đi bộ ngẫu nhiên:
0,15°/√giờ
Phương thức giao tiếp:
1 kênh SPI
Trọng lượng:
50g
băng thông:
250hz
chi tiết đóng gói:
miếng bọt biển/hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Trình điều hướng quán tính Mems Imu

,

Định hướng chính xác cao Mems Imu

,

3 trục Gyro Mems Imu

Mô tả sản phẩm

Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp



Mô tả sản phẩm



16488 9-1 Đơn vị đo quán tính là một hệ thống quán tính hoàn chỉnh với một kính quay ba trục và một máy đo tốc độ ba trục được sử dụng để đo tốc độ góc ba trục,tăng tốc và các thông số khác của máy bay vận chuyển, và đầu ra dữ liệu sau khi bù lỗi (bao gồm bù nhiệt độ, bù góc sai đường cài đặt, bù phi tuyến tính, v.v.).) thông qua SPI theo giao thức liên lạc.



Các thông số chính



Parameter Điều kiện thử nghiệm Giá trị tối thiểu Giá trị điển hình Giá trị tối đa Đơn vị
Gyro Phạm vi đo động     ± 500   o/s
Không ổn định Bias Allan, tốt hơn so với   0.3   o/h
Sự ổn định của Bias 1s trơn tru, RMS, tốt hơn   10   o/h
Bias trong phạm vi nhiệt độ đầy đủ -40 oC ~ 85 oC, 10 s làm mịn, RMS   0.005   o/s
Đi bộ ngẫu nhiên 1b   0.15   o/√h
Tính lặp lại thiên vị 1b   10   o/h
Tiếng ồn đầu ra Không lọc, RMS   0.05   o/s
Độ lặp lại theo yếu tố quy mô 1b   0.01   %
Không tuyến tính của yếu tố quy mô 1b   0.01   %
Nhân tố quy mô FS=450 o/s, 32 bit   2621440   LSB/°/s
băng thông (-3dB)     250   Hz
Kết nối chéo     0.1   %
Độ nhạy của gia tốc     1   °/h/g
Hiệu ứng điều chỉnh rung động     0.5   °/h/g2
Tần số cộng hưởng     12k   Hz
Đồng hồ tăng tốc Phạm vi đo động     ±20   g
Sự ổn định của Bias Sự khác biệt Allan   2   ug
Bias trong phạm vi nhiệt độ đầy đủ -40 oC ~ 85 oC, 10 s làm mịn, RMS   1   mg
Đi bộ ngẫu nhiên 1b   0.029   m/s/√h
Tính lặp lại thiên vị 1b   5   mg
Tiếng ồn đầu ra Không lọc, RMS   0.5   mg
Độ lặp lại theo yếu tố quy mô 1b   0.1   %
Không tuyến tính của yếu tố quy mô FS=20g   0.1   % FS
Nhân tố quy mô ±20, 32 bit   65536000   g/LSB
băng thông (-3dB)     250   Hz
Kết nối chéo     0.1   %
Nhiệt độ Nhân tố quy mô     0.0125   °C/LSB
Giao diện truyền thông SPI một chiều Nhập tần số đồng hồ   8 15 MHz
Đặc điểm điện Điện áp Dòng điện liên tục   3.3 ± 10%   V
Tiêu thụ năng lượng     1 1.5 W
Ripple P-P   48±2 100 mV
Môi trường sử dụng Nhiệt độ hoạt động Có thể mở rộng -40   85 oC
Nhiệt độ lưu trữ   -55   85 oC
Vibration (sự rung động)     10 ~ 2000Hz,6.06g
Tác động     1000g,0.1ms



Sơ đồ phác thảo



Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp 0



Môi trường sản xuất



Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp 1





Bao bì và vận chuyển



Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp 2



Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp 3

Định hướng chính xác cao Mems Imu KT-EX9-1 cho định vị quán tính với Gyro 3 trục tích hợp 4
