Hệ thống điều hướng quán tính tích hợp sợi quang siêu nano

Tên thương hiệu:	Firepower
Số mẫu:	INS100
MOQ:	1 chiếc
giá bán:	US$2,000.00~3,000.00
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 chiếc mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Shenzhen, Trung Quốc

Chứng nhận:

Vật liệu:

Thép không gỉ

Kích thước:

68mm*71mm*60mm

Sức mạnh:

9-36V

phạm vi con quay hồi chuyển:

±300°/giây

con quay hồi chuyển Độ ổn định không thiên vị:

1,0°/giờ

Phạm vi Acc:

±50g

Độ ổn định của Acc Zero Bias:

100ug

Độ chính xác của hướng tự tìm về phía bắc:

1,5°/cosL

Độ chính xác đo góc phương vị:

≤0,2°

Rung động:

20~2000Hz

Phương thức giao tiếp:

CAN/RS422/Mạng

Trọng lượng:

.50,51kg

chi tiết đóng gói:

miếng bọt biển và hộp

Khả năng cung cấp:

100 chiếc mỗi tháng

Làm nổi bật:

Micro-Nano Integrated Fiber Optic Gyroscope

Máy quay sợi quang tích hợp GNSS/INS

Hệ thống định vị quán tính tích hợp micro-nano

Mô tả sản phẩm

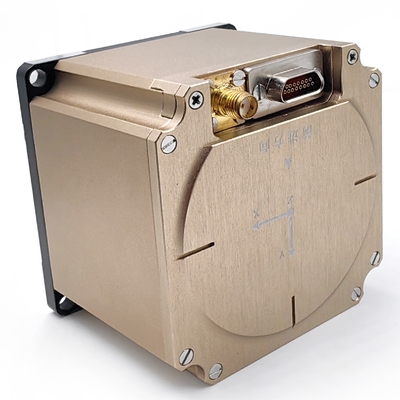

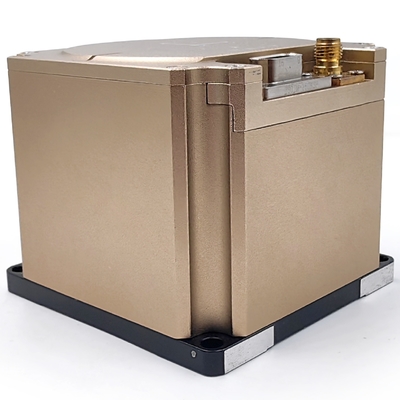

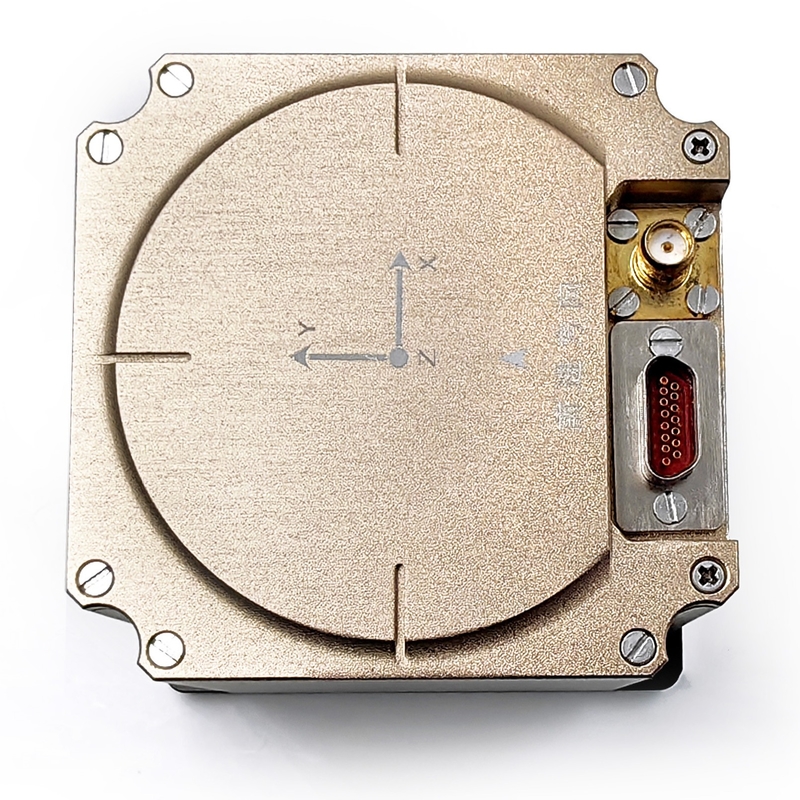

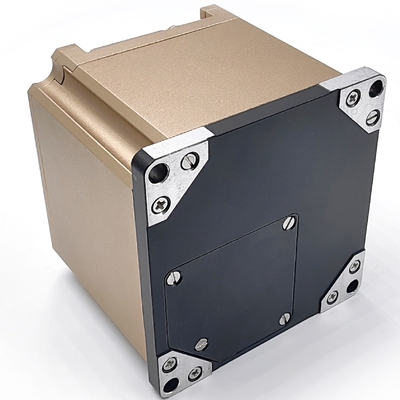

INS-100 là một hệ thống định vị tích hợp độ chính xác cao. Nó được trang bị ba gyroscopes 40 sợi quang tự phát triển, ba máy đo tốc độ MEMS tự và các mô-đun GNSS,và nhận ra vị trí chính xác cao và điều hướng trong môi trường phức tạp thông qua sự hợp nhất đa cảm biến và thuật toán điều hướng tích hợpSản phẩm có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ. Các sản phẩm có thể được sử dụng rộng rãi trong lái xe thông minh, UAV, khảo sát và lập bản đồ, la bàn biển, nền tảng ổn định,Ống quang điện, tàu ngầm và các lĩnh vực khác.



Các chức năng chính của hệ thống định vị tích hợp là như sau:1. Các chức năng sắp xếp ban đầu được hoàn thành bằng cách sử dụng đầu ra của thiết bị quán tính, và sự sắp xếp cơ sở rung và sự sắp xếp di chuyển có thể được thực hiện;
2Thông tin GPS nhận được từ bên ngoài có thể được sử dụng để hoàn thành chức năng điều hướng tích hợp và thông tin đầu ra như góc, tốc độ và vị trí.
3Sau khi tín hiệu vệ tinh bị mất, đầu ra thiết bị quán tính và đầu vào số dặm có thể được sử dụng để tiếp tục tính toán định vị;
4Nó có thể phát ra hiệu suất cao và tốc độ lấy mẫu cao gyro đầu ra thô và thêm dữ liệu thô để kiểm soát nền tảng ổn định.
5. Các tham số chương trình và cấu hình có thể được nâng cấp trực tuyến thông qua cổng hàng loạt.

Các thông số kỹ thuật

Công nghệ Gyro

Dự án		Các chỉ số	Nhận xét
Gyro	Phạm vi đo	-300°/s ~+300°/s
	Nghị quyết	≤ 0,5°/h
	Bias còn lại	-1,0°/h ~ +1,0°/h
	Đi bộ ngẫu nhiên	0.05 o / h
	Sự ổn định của Bias ở nhiệt độ phòng	≤ 0,3°/h ((1σ)	10 giây làm mịn, kết quả thử nghiệm 1h
	Sự ổn định của Bias ở nhiệt độ đầy đủ	≤ 0,5°/h ((1σ)	10 giây làm mịn, kết quả thử nghiệm 1h
	Tính lặp lại Bias ở nhiệt độ bình thường	≤ 0,3°/h ((1σ)	Thống kê của 6 dữ liệu thử nghiệm
	Sự lặp lại thiên vị ở nhiệt độ đầy đủ	≤ 0,5°/h ((1σ)	Lấy 2 Biasdata ở nhiệt độ đầy đủ, nhiệt độ cao, nhiệt độ thấp và nhiệt độ bình thường
	Không tuyến tính của yếu tố quy mô	≤ 200 ppm	Nhiệt độ đầy đủ và nhiệt độ liên tục
	Độ lặp lại theo yếu tố quy mô	≤ 200 ppm ((1σ)	Nhiệt độ đầy đủ và nhiệt độ liên tục
	Thời gian khởi động Gyro	≤ 5s
	Băng thông Gyro	300Hz	Đảm bảo thiết kế, thử nghiệm hàng loạt
	Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation Résidual error of installation of three-axis gyroscope	≤ 30"

Các chỉ số kỹ thuật của đồng hồ tăng tốc

Dự án		Các chỉ số	Nhận xét
Tốc độ tăng tốc	Phạm vi đo	-50g ~ +50g	Bảo lãnh thiết kế và lựa chọn
	Không tuyến tính của yếu tố quy mô	≤ 200 ppm	Bảo lãnh thiết kế và lựa chọn
	Sự ổn định của Bias ở nhiệt độ đầy đủ	≤100ug ((1σ)	10 giây làm mịn, kết quả thử nghiệm 1H
	Sự lặp lại thiên vị ở nhiệt độ đầy đủ	≤100ug ((1σ)	Lấy 2 Biasdata ở nhiệt độ đầy đủ, nhiệt độ cao, nhiệt độ thấp và nhiệt độ bình thường
	Độ lặp lại theo yếu tố quy mô	≤ 100ppm ((1σ)	Bảo lãnh thiết kế và lựa chọn
	Đi bộ ngẫu nhiên	≤ 0,02m/s/h1/2
	Đếm thời gian bắt đầu	≤ 5s
	Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition	≤ 30"

Độ chính xác sắp xếp

Dự án		Các chỉ số	Nhận xét
Độ chính xác sắp xếp	Phía Bắc tìm kiếm thời gian	≤5 phút	Nói chung, tiêu chuẩn là 3 phút hoặc 5 phút.
	Sự lặp lại của đường thẳng góc hướng	≤1°/cosL	1σ
	Độ lặp lại sắp xếp pitch	≤ 0,05°	1σ
	Sự lặp lại của đường thẳng hàng góc cuộn	≤ 0,05°	1σ
	Chế độ tìm kiếm phía bắc	Tùy chọn	Nó có thể nhận ra lắc căn cứ sắp xếp, GPS phụ trợ sắp xếp trong khi đi du lịch, số dặm phụ trợ sắp xếp trong khi đi du lịch và chính Inertial Navigation Transfer Alignment.

Độ chính xác điều hướng tích hợp (hiệu quả vệ tinh)

Dự án		Các chỉ số	Nhận xét
Độ chính xác sắp xếp	Phía Bắc tìm kiếm thời gian	≤5 phút	Nói chung, tiêu chuẩn là 3 phút hoặc 5 phút.
	Sự lặp lại của đường thẳng góc hướng	≤1°/cosL	1σ
	Độ lặp lại sắp xếp pitch	≤ 0,05°	1σ
	Sự lặp lại của đường thẳng hàng góc cuộn	≤ 0,05°	1σ
	Chế độ tìm kiếm phía bắc	Tùy chọn	Nó có thể nhận ra lắc căn cứ sắp xếp, GPS phụ trợ sắp xếp trong khi đi du lịch, số dặm phụ trợ sắp xếp trong khi đi du lịch và chính Inertial Navigation Transfer Alignment.

Độ chính xác điều hướng quán tính ( vệ tinh không hợp lệ)

Dự án		Các chỉ số	Nhận xét
Độ chính xác điều hướng quán tính	Độ chính xác của việc duy trì góc đường	≤2°/h
	Độ chính xác giữ góc cú	≤ 0,2°/h
	Độ chính xác của việc duy trì góc lăn	≤ 0,2°/h
	Độ chính xác định vị trần thuần túy	≤20m ((100s)	CEP, không có hỗ trợ thông tin bên ngoài
	Độ chính xác định vị trí của hệ thống điều hướng tích hợp số dặm	≤ 0,2% (điện tích hơn 3 km)
	Độ chính xác định vị trí của hệ thống điều hướng tích hợp số dặm	≤1m ((50s)
