| Tên thương hiệu: | Firepower |
| Số mẫu: | INS500D |
| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 500/tháng |

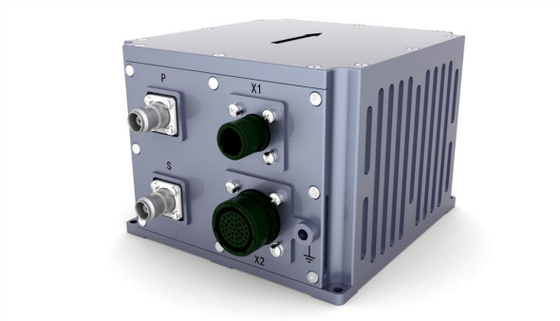

Hệ thống định vị tích hợp bằng sợi quang INS500D dựa trên kính quay sợi quang vòng kín, đồng hồ tăng tốc và bảng thu GNSS cao cấp với hiệu suất chi phí cao,và được thực hiện thông qua hợp nhất đa cảm biến và thuật toán tính toán định vị, đáp ứng các yêu cầu đo lường chính xác của tư thế, hướng và vị trí thông tin trong các lĩnh vực ứng dụng của trung bình và chính xác cao hệ thống đo lường di động và UAV lớn.
Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.
Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS có thể được sử dụng cho định vị tích hợp, và độ cao, cuộn, đường đi, vị trí,tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, tốc độ và vị trí được tính bằng quán tính được đầu ra,trong đó pitch và roll được yêu cầu chính xác, chức năng giữ đường bay có sẵn trong một thời gian ngắn, và độ chính xác định vị ở mức đồng hồ có sẵn trong một thời gian ngắn.thông tin sau xử lý có thể được xuất ra cho phần mềm sau xử lý để xử lý.
Sau khi khởi động chế độ trật tự hoàn toàn (tức là không bao giờ kết hợp GPS được thực hiện sau khi bật, và nếu nó bị khóa lại sau khi kết hợp, nó thuộc chế độ điều hướng tích hợp),nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.
| Parameter | Các chỉ số kỹ thuật | |
|
Độ chính xác vị trí |
Điểm duy nhất (RMS) | 1.2m |
| RTK ((RMS) | 2cm+1ppm | |
|
Độ chính xác khóa-mất (CEP) |
1.8nm/h 2 ‰ D, trong đó D là khoảng cách đi (không cần thiết, DVL hoặc kết hợp số dặm) |
|
|
Tiêu đề (RMS) |
Tự tìm kiếm chính xác phía bắc |
0.1 ° × sec (Lati), 10 phút thẳng hàng của cơ sở tĩnh; Ở đây Lati biểu thị vĩ độ. |
| Độ chính xác giữ khóa-mất | 0.1°/h | |
|
Thái độ (RMS) |
GNSS có giá trị | 00,02° |
| Độ chính xác giữ khóa-mất | 00,05°/h | |
| Độ chính xác tốc độ ngang (RMS) | Điểm đơn L1/L2 | 0.1m/s |
| GNSS không hợp lệ | 2m/s/h | |
| Tần số dữ liệu điều hướng | 200Hz | |
|
Máy quay |
Phạm vi | 400°/s |
| Sự ổn định thiên vị bằng không | 0.3°/h | |
| Không tuyến tính của yếu tố quy mô |
50ppm |
|
| Đi bộ ngẫu nhiên góc | 0.02°/ √hr | |
|
Đồng hồ tăng tốc |
Phạm vi | 16g |
| Sự ổn định thiên vị bằng không | 50ug5 | |
| Không tuyến tính của yếu tố quy mô |
100 ppm |
|
| Đi bộ ngẫu nhiên tốc độ | 0.01m/s/ √hr | |
|
Kích thước vật lý và đặc điểm điện |
Kích thước tổng thể | 138.5 mm × 136.5 mm × 102 mm |
| Trọng lượng | 2.0 kg (không có cáp) | |
| Điện áp đầu vào | 12 ¢ 36VDC | |
| Tiêu thụ năng lượng | < 24W (tình trạng ổn định) | |
| Lưu trữ | 16G | |
|
Các chỉ số môi trường |
Nhiệt độ hoạt động | -40°C~+60°C |
| Nhiệt độ lưu trữ | -45°C~+70°C | |
| Động cơ ngẫu nhiên | 6.06g, 20Hz~2000Hz | |
| MTBF | 3000h | |
|
Đặc điểm giao diện |
PPS, EVENT, RS232, RS422, CAN (tùy chọn) | |
| Cổng mạng 100m | ||
| Bộ kết nối ăng-ten (TNC) | ||
| Giao diện cảm biến tốc độ bánh xe | ||
Sơ đồ phác thảo
