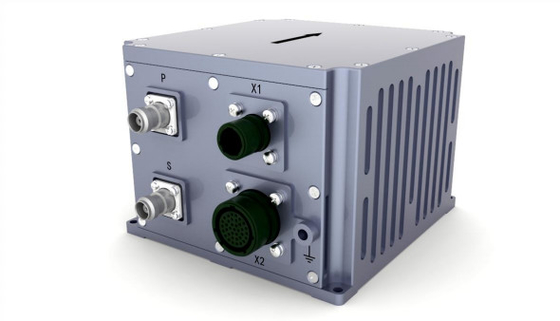

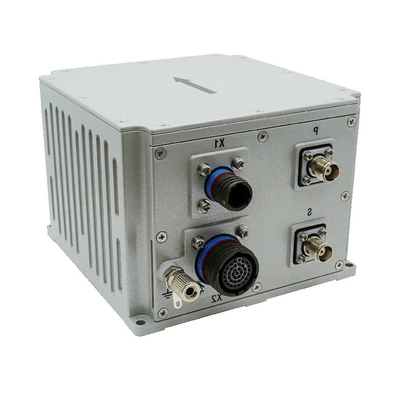

Độ chính xác định hướng cao 0,1 ° GNSS Hệ thống định vị quán tính tích hợp cho định vị hàng hải

Độ chính xác định hướng cao 0,1 ° GNSS Hệ thống định vị quán tính tích hợp cho định vị hàng hải

Tên thương hiệu: FIREPOWER
Số mẫu: INS500D
MOQ: 1
giá bán: 7000$
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
độ chính xác của tiêu đề:
0,1°
thái độ chính xác:
0,02 ° (RMS)
Độ chính xác tốc độ ngang:
0,1m/giây
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
Phạm vi Acc:
±16g
Độ ổn định của Acc Zero Bias:
≤50ug
Nguồn năng lượng:
9-36V
Trọng lượng:
≤2kg
Phương thức giao tiếp:
PPS, sự kiện, rs232, rs422, có thể
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

0.1° Hệ thống định vị quán tính tích hợp GNSS

,

Hệ thống định vị quán tính cho hàng hải

Mô tả sản phẩm

Mô tả sản phẩm


Hệ thống định vị tích hợp sợi quang INS500D là một giải pháp hiệu quả về chi phí.và một bảng nhận GNSS cao cấpThông qua sự hợp nhất đa cảm biến và các thuật toán tính toán định vị tiên tiến, nó đáp ứng các yêu cầu để đo chính xác thái độ, hướng,và thông tin vị trí trong các hệ thống đo lường di động độ chính xác trung bình đến cao và các ứng dụng UAV quy mô lớn.


Hệ thống này hỗ trợ hai chế độ hoạt động: chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự thuần túy.


Chế độ điều hướng tích hợp trật tự/bộ vệ tinh:
Trong chế độ này, máy thu GNSS sử dụng thông tin định vị vệ tinh nhận được để điều hướng tích hợp. Nó có thể phát ra thông tin như độ cao, lăn, đường đi, vị trí, tốc độ của tàu sân bay,Trong trường hợp mất tín hiệu, nó chuyển sang đầu ra vị trí, vận tốc và dữ liệu thái độ được tính toán thông qua phương tiện quán tính.Ngoài ra còn có một chức năng giữ khóa học ngắn hạn.Ngoài ra, trong chế độ điều hướng tích hợp, thông tin sau xử lý có thể được cung cấp để sử dụng bởi phần mềm sau xử lý.


Chế độ quán tính thuần túy:
Một khi chế độ quán tính thuần túy được bắt đầu (có nghĩa là sự hợp nhất GPS đã không xảy ra kể từ khi bật; nếu nó bị mất khóa sau khi hợp nhất trước đó, nó quay trở lại chế độ định vị tích hợp),hệ thống cung cấp một chức năng đo định vị chính xác. Nó có thể phát ra dữ liệu độ cao, lăn và hướng. Hơn nữa, trong chế độ quán tính thuần túy, hệ thống có khả năng tìm kiếm phía bắc tĩnh.


Các thông số kỹ thuật

Parameter

Các chỉ số kỹ thuật

Độ chính xác vị trí

Điểm duy nhất (RMS)

1.2m

RTK ((RMS)

2cm+1ppm

Lock-loss

độ chính xác (CEP)

1.8nm/h

2 ‰ D, trong đó D là khoảng cách đi (không cần thiết, DVL hoặc kết hợp số dặm)

Tiêu đề (RMS)



Tự tìm kiếm chính xác phía bắc

0.1 ° × sec (Lati), 10 phút thẳng hàng của cơ sở tĩnh; Ở đây Lati biểu thị vĩ độ.

Độ chính xác giữ khóa-mất

0.1°/h

Thái độ (RMS)

GNSS có giá trị

00,02°

Độ chính xác giữ khóa-mất

00,05°/h

Độ chính xác tốc độ ngang (RMS)

Điểm đơn L1/L2

0.1m/s

GNSS không hợp lệ

2m/s/h

Tần số dữ liệu điều hướng

200Hz

Máy quay

Phạm vi

400°/s

Sự ổn định thiên vị bằng không

0.3°/h

Không tuyến tính của yếu tố quy mô

50ppm

Đi bộ ngẫu nhiên góc

0.02°/ √hr

Đồng hồ tăng tốc

Phạm vi

16g

Sự ổn định thiên vị bằng không

50ug5

Không tuyến tính của yếu tố quy mô



100 ppm

Đi bộ ngẫu nhiên tốc độ

0.01m/s/ √hr

Kích thước vật lý và đặc điểm điện

Kích thước tổng thể

138.5 mm × 136.5 mm × 102 mm

Trọng lượng

2.0 kg (không có cáp)

Điện áp đầu vào

12 ¢ 36VDC

Tiêu thụ năng lượng

< 24W (tình trạng ổn định)

Lưu trữ

16G

Các chỉ số môi trường

Nhiệt độ hoạt động

-40°C~+60°C

Nhiệt độ lưu trữ

-45°C~+70°C

Động cơ ngẫu nhiên

6.06g, 20Hz~2000Hz

MTBF

3000h

Đặc điểm giao diện

PPS, EVENT, RS232, RS422, CAN (tùy chọn)

Cổng mạng 100m

Bộ kết nối ăng-ten (TNC)

Giao diện cảm biến tốc độ bánh xe


Sơ đồ phác thảo
