Hệ thống dẫn đường quán tính
Created with Pixso.

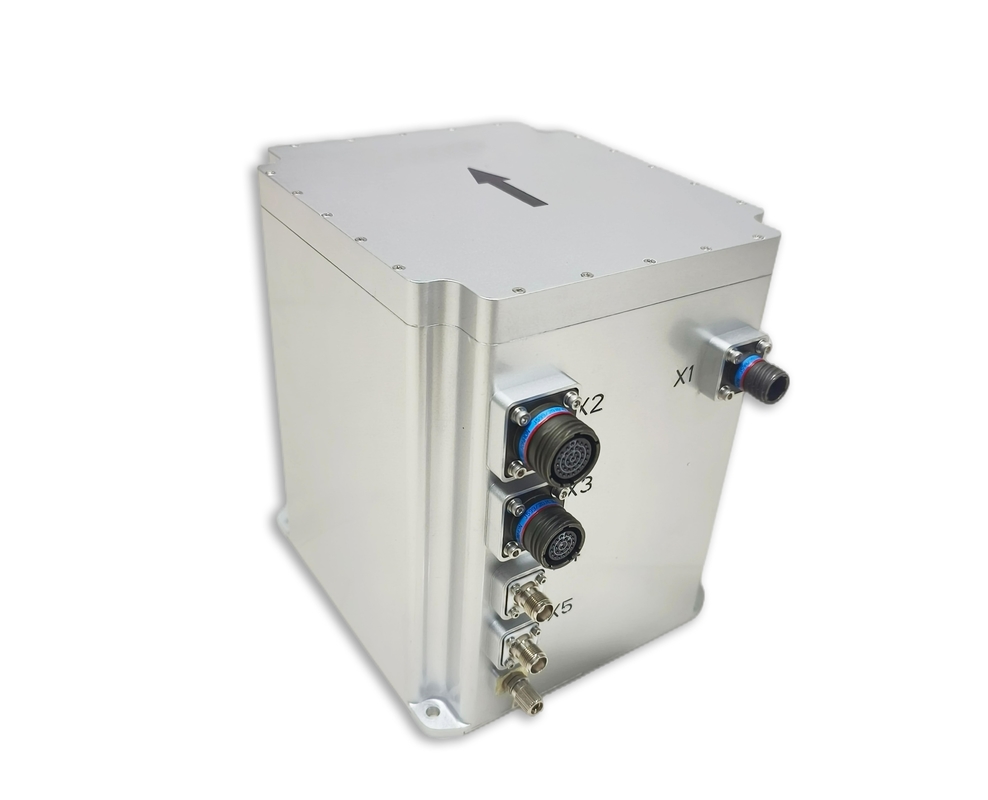

Hệ thống đo thái độ hướng dẫn điều hướng quán tính GNSS cho UAV Navigation Gyroscope

Hệ thống đo thái độ hướng dẫn điều hướng quán tính GNSS cho UAV Navigation Gyroscope

Tên thương hiệu: FIREPOWER
Số mẫu: INS500
MOQ: 1
giá bán: 7000$
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
độ chính xác của tiêu đề:
0,1°
thái độ chính xác:
0,3 ° (RMS)
Tốc độ chính xác:
0,1m/giây
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,02°/h
Phạm vi Acc:
±20g
Độ ổn định của Acc Zero Bias:
≤50ug
Trọng lượng:
6,5kg
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

UAV Navigation Gyroscope

,

Hệ thống điều hướng quán tính GNSS

Mô tả sản phẩm

Mô tả sản phẩm


INS500Hệ thống định vị tích hợp bằng sợi quang (sau đây được gọi là "định hướng quán tính") dựa trên kính quay sợi quang vòng kín chính xác cao,máy tăng tốc và bảng thu GNSS cao cấp, và được thực hiện thông qua hợp nhất cảm biến đa và thuật toán tính toán điều hướng.vị trí và thông tin khác để đáp ứng các yêu cầu đo lường và kiểm soát chính xác caoCác lĩnh vực ứng dụng chính bao gồm:

Hệ thống định vị quán tính tham chiếu của tàu sân bay di chuyển không người lái lớn
La bàn hải quân
Định vị và định hướng trên tàu
Đo lường di động chính xác cao
Nền tảng ổn định chính xác cao


Các thông số kỹ thuật


Dự án

Điều kiện thử nghiệm

Chỉ số INS500A

Chỉ số INS500B

Định vị

Chọn chính xác

GNSS hợp lệ, điểm duy nhất

1.2m(RMS)

1.2m(RMS)

GNSS hợp lệ, RTK

2cm+1ppm(RMS)

2cm+1ppm(RMS)

Giữ vị trí (sự cố GNSS)

1.5nm/h(50%CEP),

5nm/2h(50%CEP)

0.8nm/h(CEP),

3.0nm/3h(CEP)

Tiêu đề

Chọn chính xác

Tìm kiếm bản thân ở phía bắc

0.1 ° × giây (Lati), Lati là vĩ độ (RMS), 10 phút

0.06 ° × sec (Lati), 5 phút sắp xếp cơ sở tĩnh;

0.03 ° × sec (Lati), 10 phút sắp xếp cơ sở tĩnh;

Nơi Lati biểu thị vĩ độ (RMS).

Giữ đường bay (GNSS thất bại)

00,05°/h(RMS),

0.1°/2h(RMS)

00,02°/h(RMS),

00,05°/3h(RMS)

Tư thế

Chọn chính xác

GNSS có giá trị

00,03°(RMS)

0.01°(RMS)

Giữ thái độ (sự cố GNSS)

00,02°/h(RMS),

00,06°/2h(RMS)

0.01°/h(RMS),

00,03°/3h(RMS)

Tốc độ

Chọn chính xác

GNSS hợp lệ, điểm đơn L1/L2

0.1m/s(RMS)

0.1m/s(RMS)

Giữ tốc độ (sự cố GNSS)

2m/s/h(RMS),

5m/s/2h(RMS)

0.8m/s/h(RMS),

3m/s/3h(RMS)

Sợi quang

Máy quay

Phạm vi đo

± 400°/s

± 400°/s

Sự ổn định thiên vị bằng không

≤0,02°/h

≤0,01°/h

Thạch anh

Sự linh hoạt

Nhanh lên.

Chiều cao

Phạm vi đo

±20g

±20g

Sự ổn định thiên vị bằng không

≤ 50 μg (trung bình 10 s)

≤ 20 μg (trung bình 10 s)

Giao diện truyền thông

RS422

Đường 6

Tỷ lệ Baud 9.6 kbps ~ 921.6 kbps, mặc định 115.2k bps

Tần số lên đến 1000Hz (dữ liệu thô), mặc định 200Hz



RS232

Đường 1

Tỷ lệ Baud 9.6 kbps ~ 921.6 kbps, mặc định 115.2k bps

Tần số lên đến 1000Hz (dữ liệu thô), mặc định 200Hz

Đặc điểm điện

Điện áp

2436VDC

Tiêu thụ năng lượng

≤ 30W

Đặc điểm cấu trúc

Kích thước

199mm × 180mm × 219.5mm

Trọng lượng

6.5kg

≤ 7,5kg (không phải hàng không)

≤ 6,5kg (không cần thiết đối với hàng không)

Môi trường sử dụng

Nhiệt độ hoạt động

-40°C~+60°C

Nhiệt độ lưu trữ

-45°C~+65°C

Rung động (với damping)

5~2000Hz,6.06g

Sốc (với hấp thụ sốc)

30g,11ms

Độ tin cậy

Tuổi thọ

> 15 năm

Thời gian làm việc liên tục

>24h

Sơ đồ phác thảo

Hệ thống đo thái độ hướng dẫn điều hướng quán tính GNSS cho UAV Navigation Gyroscope 0

Hệ thống đo thái độ hướng dẫn điều hướng quán tính GNSS cho UAV Navigation Gyroscope 1


Hệ thống đo thái độ hướng dẫn điều hướng quán tính GNSS cho UAV Navigation Gyroscope 2
