Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
Con quay gia tốc kế IMU
Created with Pixso.

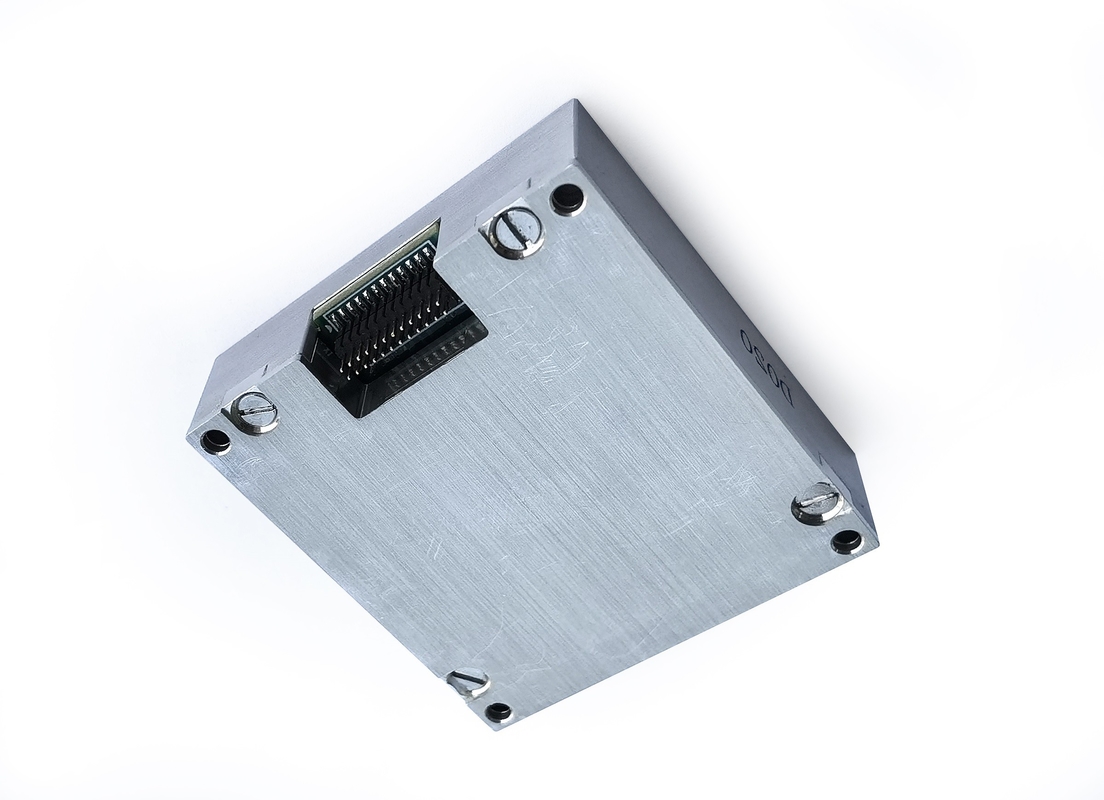

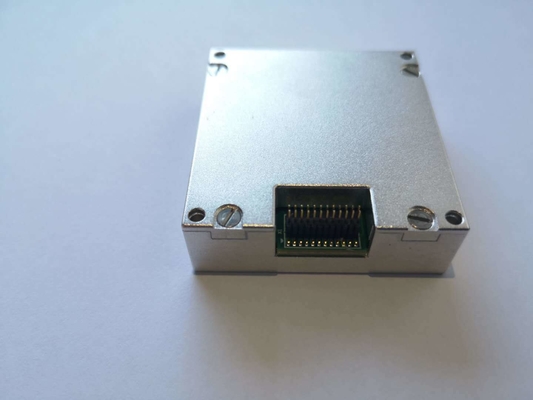

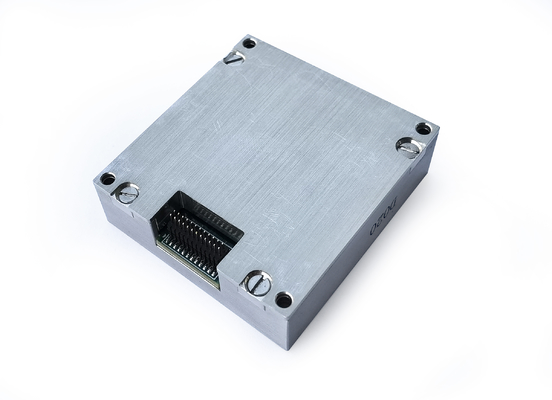

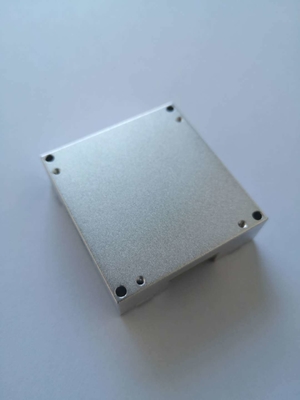

Adis16488 Cảm biến thay thế Mems Inertial Measurement Unit Sensor Imu Accelerometer Gyro

Adis16488 Cảm biến thay thế Mems Inertial Measurement Unit Sensor Imu Accelerometer Gyro

Tên thương hiệu: FIREPOWER
Số mẫu: 16488ha
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Phạm vi đo động lực con quay:
±450°/giây
Không ổn định không thiên vị (@ Allan phương sai):
≤0,3 °/h
Không ổn định sai lệch (10S mịn):
≤3 °/h
đi bộ ngẫu nhiên góc:
≤0,15 °/h
Hệ số tỷ lệ phi tuyến tính:
100ppm
Phạm vi Acc:
±20g
Acc không ổn định thiên vị (phương sai allan @ 25)):
0,07mg
Lỗi không thiên vị trong phạm vi nhiệt độ đầy đủ:
1,5mg
Phương thức giao tiếp:
SPI 1 chiều
Điện áp:
3.3V
Làm nổi bật:

Bộ cảm biến đơn vị đo quán tính MEMS

,

IMU Gia tốc kế Con quay hồi chuyển

,

Cảm biến thay thế

Mô tả sản phẩm

Adis16488 Cảm biến thay thế Mems Inertial Measurement Unit Sensor Imu Accelerometer Gyro

  • Mô tả sản phẩm

Đơn vị đo quán tính 16488HA là một hệ thống quán tính hoàn chỉnh với một kính quay ba trục tích hợp và một máy đo gia tốc ba trục, được sử dụng để đo tốc độ góc ba trục,tăng tốc và các thông số khác của máy bay vận chuyển, và đầu ra dữ liệu sau khi bù lỗi (bao gồm bù nhiệt độ, bù góc sai đường cài đặt, bù phi tuyến tính, v.v.).) thông qua SPI theo giao thức liên lạc.


  • Parameter sản phẩm

Parameter

Điều kiện thử nghiệm

Giá trị tối thiểu

Giá trị điển hình

Giá trị tối đa

Đơn vị

Máy quay

Phạm vi đo động





± 450



o/s

Sự bất ổn không thiên vị

Allan, tốt hơn so với



0.3



o/h

Sự ổn định thiên vị bằng không

10s trơn tru, RMS, tốt hơn



3



o/h

Không thiên vị trong phạm vi nhiệt độ đầy đủ

-40 °C ~ 85 °C, 10 s trơn tru,

rms



20



o/h

Đi bộ ngẫu nhiên



0.15



o/√h

Tỷ lệ lặp lại không thiên vị



5



o/h

Độ lặp lại theo yếu tố quy mô



100



ppm

Không tuyến tính của yếu tố quy mô



100



ppm

băng thông (-3dB)





250



Hz

Kết nối chéo





0.1



%

Nghị quyết





2



o/h

Độ nhạy của gia tốc





2



°/h/g

Đồng hồ tăng tốc

Phạm vi đo động





±20



g

Sự ổn định thiên vị bằng không

Sự khác biệt Allan



0.07



mg













Không thiên vị trong phạm vi nhiệt độ đầy đủ

-40 °C ~ 85 °C, 10 s trơn tru,

rms



3



mg

Sự ổn định thiên vị bằng không

10s trơn tru, RMS, tốt hơn



0.25



mg

Đi bộ ngẫu nhiên



0.029



m/s/√h

Tỷ lệ lặp lại không thiên vị



0.5



mg

Độ lặp lại theo yếu tố quy mô



500



ppm

Không tuyến tính của yếu tố quy mô

FS=20g



500



ppm

băng thông (-3dB)





250



Hz

Kết nối chéo





0.1



%



Truyền thông

Giao diện



SPI một chiều



Nhập tần số đồng hồ





8



15



MHz

Đặc điểm điện

Điện áp

Dòng điện liên tục



3.3



V

Tiêu thụ năng lượng





1.5

1.5

W

Ripple

P-P



48±2

100

mV

Môi trường sử dụng

Nhiệt độ hoạt động



-45



85

°C

Nhiệt độ lưu trữ



-55



85

°C

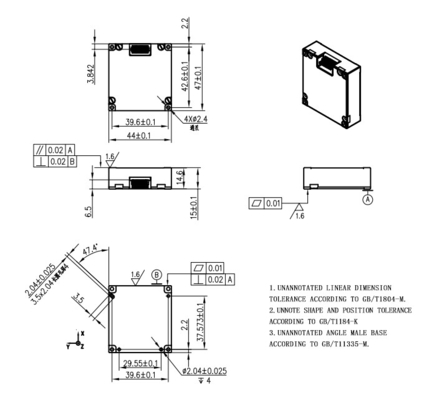

  • Sơ đồ phác thảo

Adis16488 Cảm biến thay thế Mems Inertial Measurement Unit Sensor Imu Accelerometer Gyro 0
