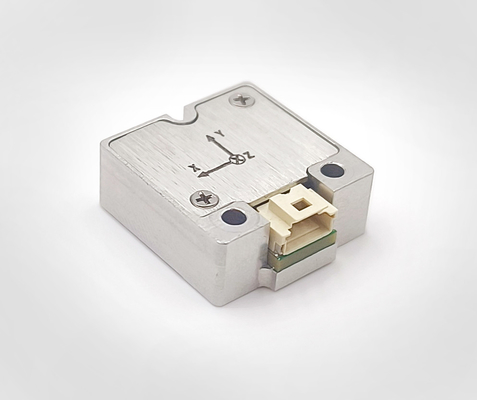

Cảm biến Đơn vị Đo lường Quán tính MEMS 6 trục Tiêu thụ Điện năng Thấp cho UAV / Robot

Cảm biến Đơn vị Đo lường Quán tính MEMS 6 trục Tiêu thụ Điện năng Thấp cho UAV / Robot

Tên thương hiệu: FIREPOWER
Số mẫu: IMU115
MOQ: 1
giá bán: 600$
Điều khoản thanh toán: L/C, D/P, T/T, Western Union
Khả năng cung cấp: 1 tuần cho mẫu
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Phạm vi đo động lực con quay:
± 250/500 °/s
Không ổn định không thiên vị (@ Allan phương sai):
≤3 °/h
Không ổn định sai lệch (10S mịn):
≤6 °/h
băng thông:
80Hz
Phạm vi Acc:
±16g
Acc không ổn định thiên vị (phương sai allan):
0,065mg
Phương thức giao tiếp:
1 chiều uart
Điện áp:
5.5V
Kích thước:
22,4mm x 22,4mm x 9,5mm
Trọng lượng:
16G
chi tiết đóng gói:
Miếng bọt biển + thùng carton
Khả năng cung cấp:
1 tuần cho mẫu
Làm nổi bật:

Bộ cảm biến đơn vị đo quán tính MEMS

,

Đơn vị Đo lường Quán tính MEMS 6 trục

,

Đơn vị Đo lường Quán tính MEMS cho UAV

Mô tả sản phẩm

Tiêu thụ năng lượng thấp 6 trục Mems Inertial Measurement Unit Sensor cho robot UAV

  • Mô tả sản phẩm

IMU115 là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ vi cơ (MEMS), với kính quay MEMS hiệu suất cao và máy đo gia tốc MEMS,phát ra 3 tốc độ góc và 3 gia tốc.Nó có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ.trongmoĐánh giá, lập bản đồ, nền tảng ổn định và các lĩnh vực khác.



  • . Tính năng sản phẩm

1) Máy quay số ba trục:

a)Phạm vi đo động ± 250o/s (500 °/s tùy chọn);

b)Sự ổn định thiên vị bằng không: 10 °/h (GJB, 10s, giá trị điển hình), 6,0 °/h ((ALLAN, giá trị điển hình);


2)Máy đo gia tốc số ba trục:

a)Phạm vi đo động ± 4g (có thể cấu hình 16g);

b)Tính ổn định không thiên vị: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN);


3)Độ tin cậy cao: MTBF > 20000h;


4)Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 °C ~ 80 °C):

thuật toán hiệu chỉnh nhiệt độ và bù đắp hiệu suất cao tích hợp;

5)Thích hợp cho hoạt động trong điều kiện rung động mạnh;

6)Giao diện UART 1 chiều.

  • Parameter sản phẩm

Parameter

Điều kiện thử nghiệm

Giá trị tối thiểu

Giá trị điển hình

Giá trị tối đa

Đơn vị

Máy quay

Phạm vi đo động





250

500

o/s

Không thiên vị
 sự ổn định

Sự khác biệt Allan



3.0



o/h

Trung bình 10 s (-40 °C ~ + 80 °C, nhiệt độ không đổi)



6.0



o/h

Không thiên vị

Không thiên vị
phạm vi



± 0.2



o/s

Sự thay đổi thiên vị bằng không
nhiệt độ đầy đủ phạm vi1



± 0.3



o/s

Nhân tố quy mô

Độ chính xác của yếu tố quy mô



0.2



%

Không tuyến tính của yếu tố quy mô



0.02



% FS

Dải băng thông





80



Hz

Đồng hồ tăng tốc

Phạm vi đo động





4

16

g

Không thiên vị
 sự ổn định

Sự khác biệt Allan



0.065



mg

Trung bình 10 s (-40 °C ~ + 80 °C,
nhiệt độ liên tục)



0.12



mg

Không thiên vị

Không thiên vị
phạm vi



±3



mg

Sự thay đổi thiên vị bằng không
 Phạm vi nhiệt độ, giá trị từ đỉnh đến đỉnh1



± 6



mg

Nhân tố quy mô

Độ chính xác của yếu tố quy mô



0.3



%

Không tuyến tính của yếu tố quy mô



0.03



% FS

Dải băng thông





80



Hz



Giao diện truyền thông













UART một chiều

Tỷ lệ Baud



115.2

460.8

Kbps

Tần suất lấy mẫu











UART



200

1000

Hz

Đặc điểm điện

Điện áp



4.5

5

5.5

V

Tiêu thụ năng lượng







0.35

W

Ripple

P-P





20

mV

Đặc điểm cấu trúc

Kích thước





22.4×22.4×9.5



mm

Trọng lượng





16



g

Môi trường sử dụng

Nhiệt độ hoạt động



-40



80

°C

Nhiệt độ lưu trữ



-45



85

°C

Vibration (sự rung động)





20~2000Hz,3g





Tác động





1000g,0.5ms





Độ tin cậy

MTBF





20000



h

Thời gian làm việc liên tục





120



h

1: Tính toán sự thiên vị bằng không của toàn bộ quá trình thay đổi nhiệt độ, tốc độ thay đổi nhiệt độ là ≤ 1 °C/phút và phạm vi nhiệt độ là -40 °C ~ + 80 °C;

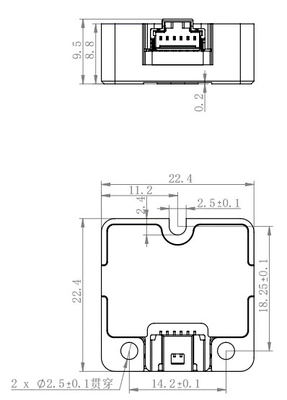

  • Sơ đồ phác thảoCảm biến Đơn vị Đo lường Quán tính MEMS 6 trục Tiêu thụ Điện năng Thấp cho UAV / Robot 0
