| Tên thương hiệu: | Firepower |
| Số mẫu: | 16488HA |
| MOQ: | 1 |
| giá bán: | 2000$ |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 500/month |

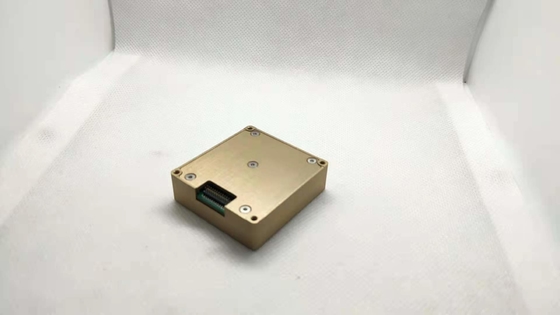

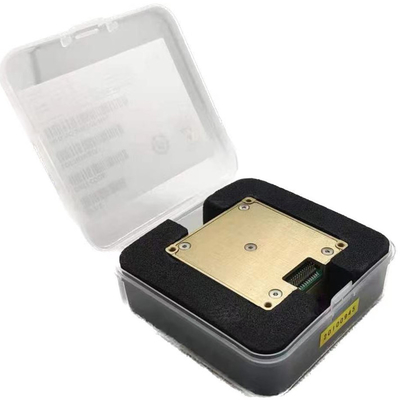

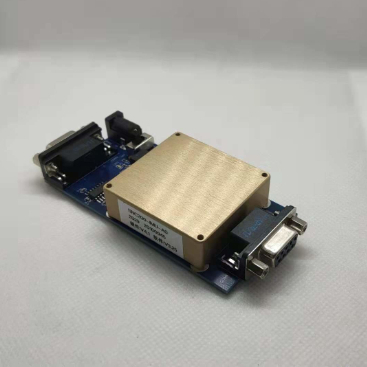

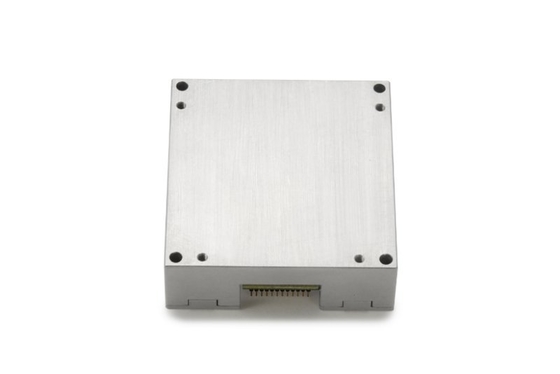

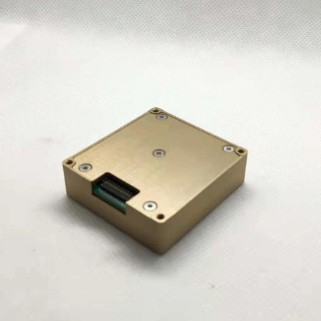

Compact 10 DOF MEMS Inertial Measurement Unit IMU Module ADIS16488 Thay thế
Các16488HA Đơn vị đo quán tính (IMU)là một hệ thống cảm biến quán tính tích hợp đầy đủ kết hợp mộtMáy quay ba trụcvà amáy đo tốc độ ba trụcNó được thiết kế để đo chính xácTốc độ góc ba trụcvàgia tốc tuyến tínhcủa nền tảng chủ.
Hệ thống thực hiện nâng caobồi thường lỗibao gồm:
Trả thù nhiệt độ
Chỉnh sửa sự sai lệch của thiết bị
Điều chỉnh không tuyến tính.
Sau khi bù đắp, đơn vị đầu ra dữ liệu quán tính chính xác cao thông qua mộtGiao diện kỹ thuật số SPIĐiều này làm cho IMU 16488HA rất phù hợp cho các ứng dụng nhúng đòi hỏi cảm biến chuyển động đáng tin cậy và ổn định trong môi trường năng động.
|
Parameter |
Điều kiện thử nghiệm |
Giá trị tối thiểu |
Giá trị điển hình |
Giá trị tối đa |
Đơn vị |
|
|
GYroscope |
Phạm vi đo động |
|
|
± 450 |
|
o/s |
|
Sự bất ổn không thiên vị |
Allan, tốt hơn so với |
|
0.3 |
|
o/h |
|
|
Sự ổn định thiên vị bằng không |
10s trơn tru, RMS, tốt hơn |
|
3 |
|
o/h |
|
|
Không thiên vị trong phạm vi nhiệt độ đầy đủ |
-40 °C ~ 85 °C, 10 s trơn tru, rms |
|
20 |
|
o/h |
|
|
Đi bộ ngẫu nhiên |
1σ |
|
0.15 |
|
o/√h |
|
|
Tỷ lệ lặp lại không thiên vị |
1σ |
|
5 |
|
o/h |
|
|
Độ lặp lại theo yếu tố quy mô |
1σ |
|
100 |
|
ppm |
|
|
Không tuyến tính của yếu tố quy mô |
1σ |
|
100 |
|
ppm |
|
|
băng thông (-3dB) |
|
|
250 |
|
Hz |
|
|
Kết nối chéo |
|
|
0.1 |
|
% |
|
|
Nghị quyết |
|
|
2 |
|
o/h |
|
|
Độ nhạy của gia tốc |
|
|
2 |
|
°/h/g |
|
|
Đồng hồ tăng tốc |
Phạm vi đo động |
|
|
±20 |
|
g |
|
Sự ổn định thiên vị bằng không |
Sự khác biệt Allan |
|
0.07 |
|
mg |
|
|
|
|
|
|
|
|
|
|
Không thiên vị trong phạm vi nhiệt độ đầy đủ |
-40 °C ~ 85 °C, 10 s trơn tru, rms |
|
3 |
|
mg |
|
|
Sự ổn định thiên vị bằng không |
10s trơn tru, RMS, tốt hơn |
|
0.25 |
|
mg |
|
|
Đi bộ ngẫu nhiên |
1σ |
|
0.029 |
|
m/s/√h |
|
|
Tỷ lệ lặp lại không thiên vị |
1σ |
|
0.5 |
|
mg |
|
|
Độ lặp lại theo yếu tố quy mô |
1σ |
|
500 |
|
ppm |
|
|
Không tuyến tính của yếu tố quy mô |
FS=20g |
|
500 |
|
ppm |
|
|
băng thông (-3dB) |
|
|
250 |
|
Hz |
|
|
Kết nối chéo |
|
|
0.1 |
|
% |
|
|
Truyền thông Giao diện |
SPI một chiều |
Nhập tần số đồng hồ |
|
8 |
15 |
MHz |
|
Đặc điểm điện |
Điện áp |
Dòng điện liên tục |
|
3.3 |
|
V |
|
Tiêu thụ năng lượng |
|
|
1.5 |
1.5 |
W |
|
|
Ripple |
P-P |
|
48±2 |
100 |
mV |
|
|
Môi trường sử dụng |
Nhiệt độ hoạt động |
|
-45 |
|
85 |
°C |
|
Nhiệt độ lưu trữ |
|
-55 |
|
85 |
°C |
|
