ADIS16488 IMU10DOF Cảm biến đo quán tính MEMS với Con quay hồi chuyển 3 trục, Gia tốc, Từ kế & Cảm biến áp suất tích hợp

Name: ADIS16488 IMU10DOF Cảm biến đo quán tính MEMS với Con quay hồi chuyển 3 trục, Gia tốc, Từ kế & Cảm biến áp suất tích hợp
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Tên thương hiệu:	Firepower
Số mẫu:	16488HA
MOQ:	1
giá bán:	2000$
Điều khoản thanh toán:	L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp:	500/month

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Làm nổi bật:

ADIS16488 IMU

IMU Từ kế & Cảm biến áp suất

Mô tả sản phẩm

ADIS16488 IMU 10DOF MEMS Inertial Measurement Unit với bộ cảm biến Gyro, Accel, Mag & Pressure Sensor 3 trục tích hợp

Mô tả sản phẩm

Đơn vị đo quán tính 16488HA (IMU) đại diện cho một giải pháp cảm biến quán tính tiên tiến, tích hợp một kính quay ba trục và máy đo tốc độ ba trục vào một hệ thống thống nhất, hiệu suất cao.Được thiết kế để định lượng chính xác tốc độ góc ba chiều của một người mang, gia tốc tuyến tính và các tham số động học bắt nguồn, IMU này tận dụng các thuật toán giảm thiểu lỗi tiên tiến để cung cấp độ chính xác nhiệm vụ quan trọng trong các kịch bản hoạt động đòi hỏi.

Các điểm nổi bật kỹ thuật chính bao gồm:

Kiến trúc cảm biến toàn diện:Thiết bị chụp đồng thời tốc độ góc 3D (thông qua máy quay MEMS) và gia tốc (thông qua máy gia tốc MEMS), tạo thành xương sống của các hệ thống theo dõi chuyển động cho cả môi trường tĩnh và động.
Định chuẩn lỗi đa mặt: Thực hiện một bộ bù thông minh bao gồm điều chỉnh biến động nhiệt độ, gắn hiệu chỉnh sai đường, điều chỉnh không tuyến tính,và giảm thiểu lỗi qua trục để loại bỏ các lỗi có hệ thống tại nguồn.
Giao diện kỹ thuật số chuẩn: Chuyển các luồng dữ liệu hoàn toàn được bù đắp thông qua một giao thức SPI tiêu chuẩn công nghiệp,cho phép tích hợp liền mạch với bộ điều khiển máy chủ trong khi đảm bảo phản hồi thời gian thực (< 50ms) và trao đổi dữ liệu chậm.

Designed for applications requiring uncompromised motion accuracy—ranging from autonomous navigation systems to high-precision industrial robotics—the 16488HA balances hardware miniaturization with robust performancePhạm vi nhiệt độ hoạt động từ -40 °C đến +85 °C, kết hợp với bảo vệ môi trường IP67, làm cho nó phù hợp với việc triển khai trong môi trường khắc nghiệt, trong khi nhiệt độ hoạt động từ -40 °C đến +85 °C.Sự ổn định thiên vị 5 ° / h đảm bảo lỗi tích lũy vẫn không đáng kể ngay cả trong các chu kỳ hoạt động kéo dài.

Các thông số kỹ thuật

Parameter		Điều kiện thử nghiệm	Giá trị tối thiểu	Giá trị điển hình	Giá trị tối đa	Đơn vị
GYroscope	Phạm vi đo động			± 450		o/s
	Sự bất ổn không thiên vị	Allan, tốt hơn so với		0.3		o/h
	Sự ổn định thiên vị bằng không	10s trơn tru, RMS, tốt hơn		3		o/h
	Không thiên vị trong phạm vi nhiệt độ đầy đủ	-40 °C ~ 85 °C, 10 s trơn tru, rms		20		o/h
	Đi bộ ngẫu nhiên	1σ		0.15		o/√h
	Tỷ lệ lặp lại không thiên vị	1σ		5		o/h
	Độ lặp lại theo yếu tố quy mô	1σ		100		ppm
	Không tuyến tính của yếu tố quy mô	1σ		100		ppm
	băng thông (-3dB)			250		Hz
	Kết nối chéo			0.1		%
	Nghị quyết			2		o/h
	Độ nhạy của gia tốc			2		°/h/g
Đồng hồ tăng tốc	Phạm vi đo động			±20		g
	Sự ổn định thiên vị bằng không	Sự khác biệt Allan		0.07		mg

	Không thiên vị trong phạm vi nhiệt độ đầy đủ	-40 °C ~ 85 °C, 10 s trơn tru, rms		3		mg
	Sự ổn định thiên vị bằng không	10s trơn tru, RMS, tốt hơn		0.25		mg
	Đi bộ ngẫu nhiên	1σ		0.029		m/s/√h
	Tỷ lệ lặp lại không thiên vị	1σ		0.5		mg
	Độ lặp lại theo yếu tố quy mô	1σ		500		ppm
	Không tuyến tính của yếu tố quy mô	FS=20g		500		ppm
	băng thông (-3dB)			250		Hz
	Kết nối chéo			0.1		%
Truyền thông Giao diện	SPI một chiều	Nhập tần số đồng hồ		8	15	MHz
Đặc điểm điện	Điện áp	Dòng điện liên tục		3.3		V
	Tiêu thụ năng lượng			1.5	1.5	W
	Ripple	P-P		48±2	100	mV
Môi trường sử dụng	Nhiệt độ hoạt động		-45		85	°C
Môi trường sử dụng	Nhiệt độ lưu trữ		-55		85	°C

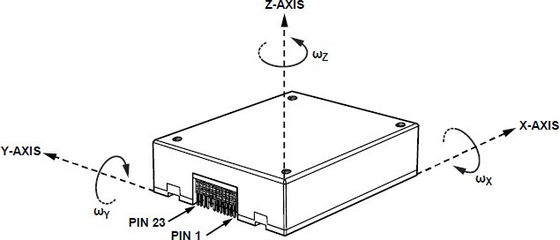

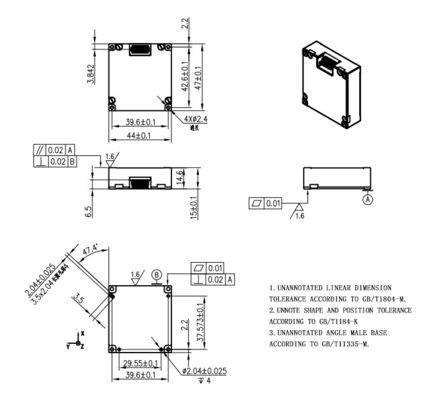

Cấu trúc phác thảo

ADIS16488 IMU10DOF Cảm biến đo quán tính MEMS với Con quay hồi chuyển 3 trục, Gia tốc, Từ kế & Cảm biến áp suất tích hợp 0

ADIS16488 IMU10DOF Cảm biến đo quán tính MEMS với Con quay hồi chuyển 3 trục, Gia tốc, Từ kế & Cảm biến áp suất tích hợp 1

ADIS16488 IMU10DOF Cảm biến đo quán tính MEMS với Con quay hồi chuyển 3 trục, Gia tốc, Từ kế & Cảm biến áp suất tích hợp 2
