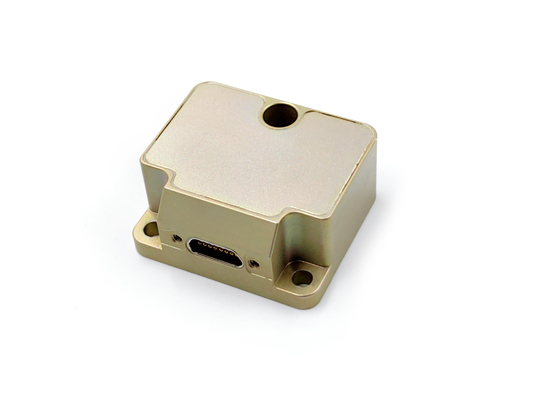

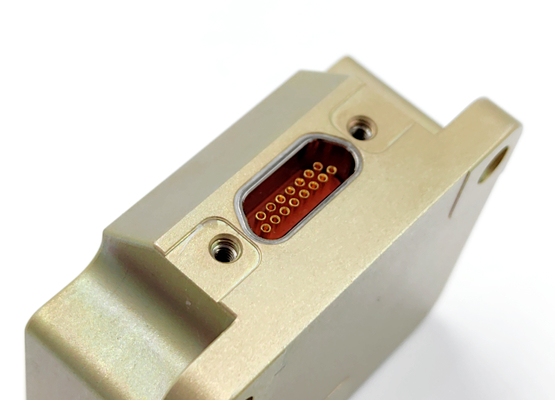

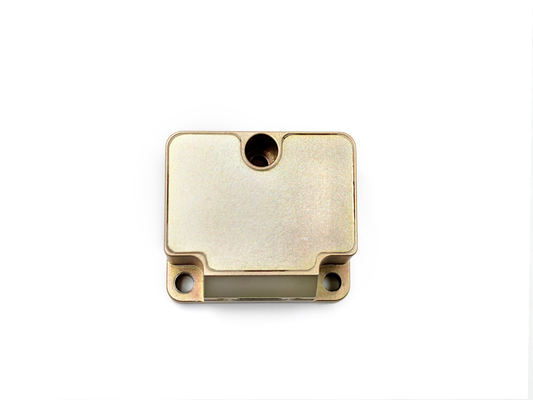

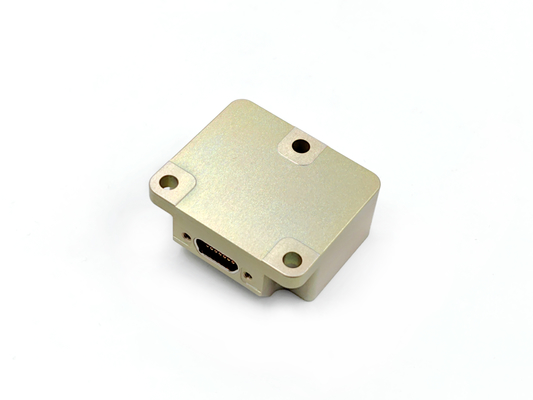

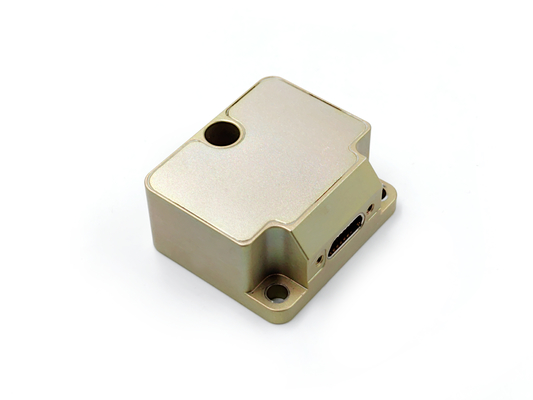

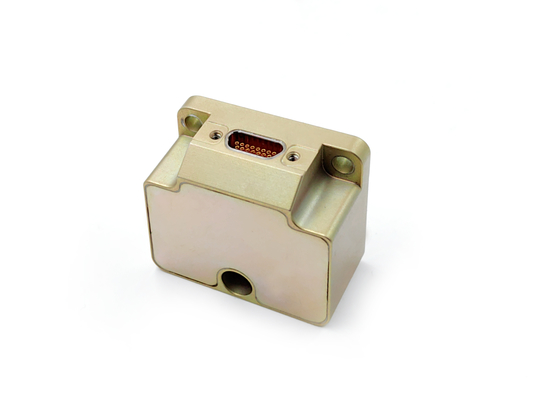

Bộ đo quán tính MEMS Stim300 với Giao diện nối tiếp RS-422 cho Điều hướng chính xác

Tên thương hiệu:	FIREPOWER
Số mẫu:	IMU6-1A
MOQ:	1
giá bán:	2500$
Điều khoản thanh toán:	T/T, L/C, Liên minh phương Tây
Khả năng cung cấp:	1 tuần cho mẫu

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Phạm vi Gyro (có thể tùy chỉnh):

± 400 °/s

Độ ổn định thiên vị chạy (@ Allan phương sai):

0,1 °/h

Độ ổn định sai lệch @10s (10 giây nhẵn, 1σ, nhiệt độ phòng):

1°/giờ

Đi bộ ngẫu nhiên góc cạnh:

0,1°/√giờ

Băng thông 3 dB:

200HZ

Phạm vi ACC (có thể tùy chỉnh):

±30g

Tính ổn định thiên vị chạy (phương sai Allan @ 25)):

0,05mg

Sự ổn định thiên vị @10s:

0.2mg

chi tiết đóng gói:

Miếng bọt biển + thùng carton

Khả năng cung cấp:

1 tuần cho mẫu

Làm nổi bật:

IMU MEMS Stim300 với con quay hồi chuyển ±400°/s

IMU MEMS với độ ổn định sai số 0.1°/h

Con quay hồi chuyển gia tốc IMU với độ chính xác cao

Mô tả sản phẩm

Đơn vị đo lường quán tính STIM300 MEMS với giao diện nối tiếp RS-422

Đơn vị đo lường quán tính MEMS tích hợp con quay ba trục, gia tốc kế ba trục, cảm biến góc nghiêng ba trục, cảm biến nhiệt độ, bảng xử lý tín hiệu và phần mềm cần thiết. Nó đo chính xác tốc độ góc ba trục, gia tốc ba trục và góc nghiêng ba trục của chất mang, xuất dữ liệu được bù (bao gồm nhiệt độ, sai lệch lắp đặt và bù phi tuyến) thông qua cổng nối tiếp RS-422.

Các thành phần chính

Gyrosc ba trục
Gia tốc kế ba trục
Cảm biến góc nghiêng ba trục
Cảm biến nhiệt độ
Bảng xử lý tín hiệu
Gói phần mềm tích hợp

Thông số kỹ thuật con quay hồi chuyển

Tham số	Đơn vị	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Phạm vi đo (có thể tùy chỉnh)	°/s	± 400	± 400	± 400	± 2000
Độ ổn định thiên vị chạy (@ Allan phương sai)	°/h	0,3	0,1	0,05	1
Độ ổn định sai lệch @10s (10 giây nhẵn, 1σ, nhiệt độ phòng)	°/h	3	1	0,5	6
Sự ổn định sai lệch về nhiệt độ đầy đủ	°/h	10	3	2	18
Đi bộ ngẫu nhiên góc cạnh	°/√H	0,15	0,1	0,02	0,3
Độ lặp lại sai lệch (1σ)	°/h	1	0,5	0,3	2
Độ nhạy tăng tốc sai lệch	°/h/g	1	1	1	2
Yếu tố tỷ lệ phi tuyến tính (1σ)	ppm	150	150	150	300
Độ lặp lại của yếu tố tỷ lệ (1σ)	ppm	20	20	20	100
Sai lệch	°	± 0,05	± 0,05	± 0,05	± 0,05
Băng thông 3 dB	Hz	250	200	150	250

Các chỉ số kỹ thuật gia tốc

Tham số	Đơn vị	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Phạm vi đo (có thể tùy chỉnh)	g	± 10	± 30	± 50	± 80
Tính ổn định thiên vị chạy (phương sai Allan @ 25))	mg	0,02	0,05	0,1	0,2
Độ ổn định thiên vị @10s	mg	0,05	0,2	0,5	1
Sự ổn định sai lệch về nhiệt độ đầy đủ	mg	1	3	5	15
Đi bộ ngẫu nhiên góc cạnh	m/s/√h	0,001	0,002	0,005	0,01
Độ lặp lại sai lệch (1σ)	mg	0,1	0,5	1	2
Độ lặp lại của yếu tố tỷ lệ (1σ)	ppm	200	200	200	200
Yếu tố tỷ lệ phi tuyến tính (1σ)	ppm	50	100	200	300
Sai lệch	°	± 0,05	± 0,05	± 0,05	± 0,05
Băng thông 3 dB	Hz	100	100	100	100

Đặc điểm kỹ thuật góc nghiêng (tùy chọn)

Tham số	Đơn vị	IMU6-1Y-X
Phạm vi đo (có thể tùy chỉnh)	g	± 1,7
Độ ổn định sai lệch (làm mịn 1S)	mg	0,5
Đi bộ ngẫu nhiên	m/s/√h	0,08
Yếu tố quy mô phi tuyến tính	ppm	100
