| Tên thương hiệu: | FIREPOWER |
| Số mẫu: | 16488HB |
| MOQ: | 1 |
| giá bán: | 600$ |
| Điều khoản thanh toán: | D/A, T/T. |
| Khả năng cung cấp: | 500/tháng |

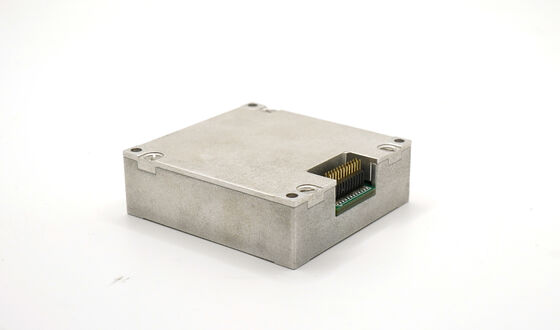

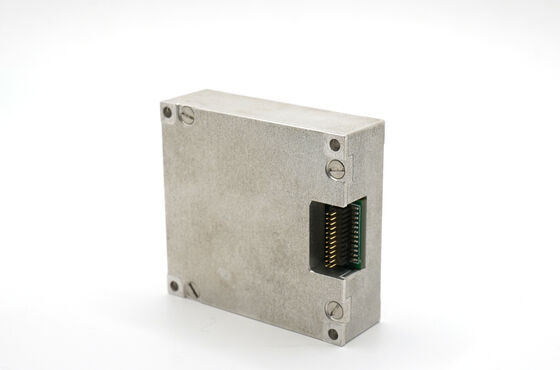

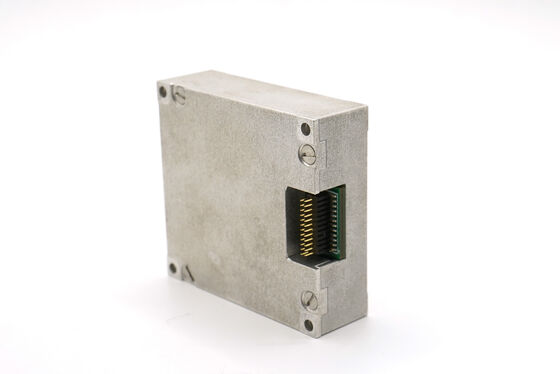

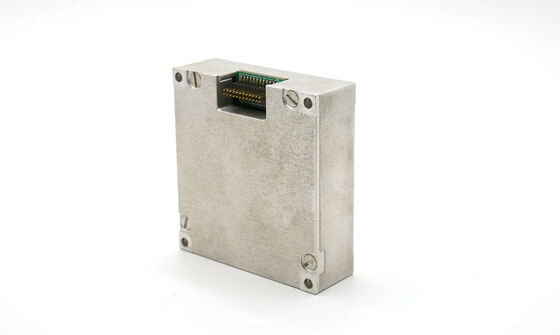

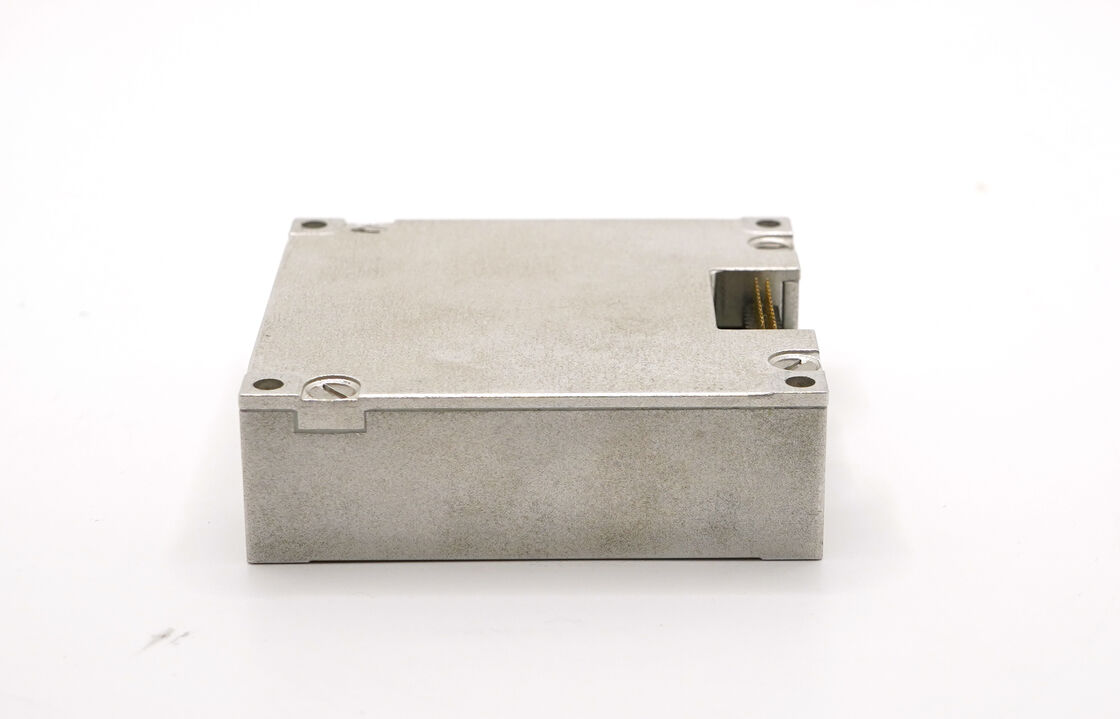

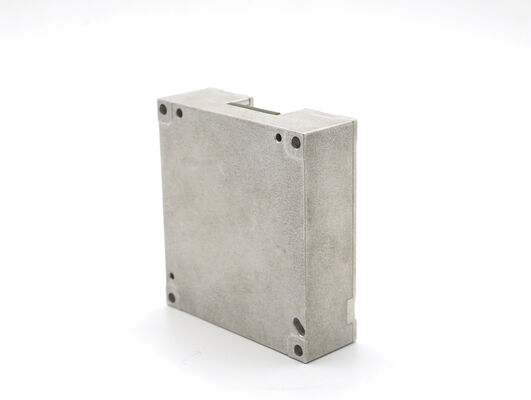

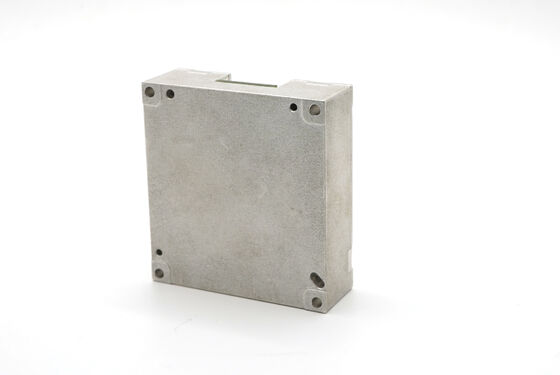

16488HB là một đơn vị đo lường quán tính (IMU) dựa trên công nghệ vi cơ (MEMS), với kính quay MEMS hiệu suất cao và máy đo tốc độ MEMS,phát ra 3 tốc độ góc và 3 gia tốc.
16488HB có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ.lập bản đồ và các lĩnh vực khác.
1) Máy quay số ba trục:
A) Phạm vi đo động ± 2000o/s;
B) Sự ổn định thiên vị bằng không: 3 °/H (GJB, 10S, trục Z), 0,8 °/H (ALLAN, trục Z);
2) Triaxial số gia tốc:
A) Phạm vi đo động ± 200g;
B) Sự ổn định thiên vị bằng không: 0, 4 mg (GJB, 10S), 0, 06 mg (ALLAN);
3) Triaxial số nam châm: 2,5g AUZ
4) Barometer kỹ thuật số: 300mbar ~ 1100mbar
5) Độ tin cậy cao: MTBF 20000h;
6) Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 °C ~ + 80 °C):
thuật toán hiệu chỉnh nhiệt độ và bù đắp hiệu suất cao tích hợp;
7)Thích hợp để hoạt động dưới rung động mạnh (6,06 G, 20 ~ 2000 Hz);
8)Phù hợp cho hoạt động trong điều kiện tác động lớn (1000 G, 0,5 ms);
▶Tàu vận chuyển không người lái ▶Thông tin liên lạc trong chuyển động
▶Khảo sát và lập bản đồ ▶Nền tảng ổn định
16488HB Chỉ số sản phẩm
|
Parameter |
Điều kiện thử nghiệm |
Giá trị tối thiểu |
Giá trị điển hình |
Giá trị tối đa |
Đơn vị |
|
|
Máy quay |
Phạm vi đo động |
|
|
500 |
2000 |
°/s |
|
Sự ổn định thiên vị bằng không |
Sự khác biệt Allan, trục Z |
|
0.8 |
|
°/h |
|
|
Sự khác biệt Allan, trục X và Y |
|
1.6 |
|
°/h |
||
|
Trung bình 10 s (-40 °C ~ + 70 °C, nhiệt độ không đổi), |
|
3 |
|
°/h |
||
|
Trung bình 10 s (-40 °C ~ + 70 °C, nhiệt độ không đổi), |
|
6 |
|
°/h |
||
|
Không thiên vị |
Phạm vi thiên vị bằng không, trục Z |
|
± 0.07 |
|
°/s |
|
|
Phạm vi thiên vị bằng không, trục X và trục Y |
|
± 0.2 |
|
°/s |
||
|
Sự thay đổi thiên vị bằng không trong phạm vi nhiệt độ đầy đủ, trục Z 1 |
|
± 0.02 |
|
°/s |
||
|
Sự thay đổi thiên vị bằng nhiệt độ, X và Y |
|
± 0.06 |
|
°/s |
||
|
Khả năng lặp lại khởi động liên tiếp, trục Z |
|
0.002 |
|
|
||
|
Khả năng lặp lại bắt đầu liên tiếp, trục X và trục Y |
|
0.006 |
|
|
||
|
Khả năng lặp lại khởi động hàng ngày, trục Z |
|
0.003 |
|
/s |
||
|
Bắt đầu lặp lại mỗi ngày, trục X và trục Y |
|
0.009 |
|
°/s |
||
|
Tác dụng của gia tốc tuyến tính đối với thiên vị |
|
0.002 |
|
°/s/g |
||
|
Ảnh hưởng của rung động đối với sự thiên vị không, thay đổi trước và sau rung động 2 |
|
0.002 |
|
°/s/g |
||
|
Tác động của rung động đối với sự thiên vị bằng không, thay đổi trước và trong rung động 2 |
|
0.002 |
|
°/s/g |
||
|
Nhân tố quy mô |
Độ chính xác yếu tố quy mô, trục Z |
|
0.3 |
|
% |
|
|
Độ chính xác yếu tố thang đo, trục X và Y |
|
0.6 |
|
% |
||
|
Không tuyến tính của yếu tố quy mô, trục Z |
|
0.01 |
|
% FS |
||
|
Tính không tuyến tính của yếu tố quy mô, trục X và Y |
|
0.02 |
|
% FS |
||
|
Đi bộ ngẫu nhiên góc |
|
|
0.15 |
|
°/ √hr |
|
|
Mật độ tiếng ồn |
|
|
0.001 |
|
°/s/ √Hz |
|
|
Nghị quyết |
|
|
3.052×10-7 |
|
/s/LSB |
|
|
Dải băng thông |
|
|
200 |
|
Hz |
|
|
Đồng hồ tăng tốc |
Phạm vi đo động |
|
|
16 |
200 |
g |
|
Sự ổn định thiên vị bằng không |
Sự khác biệt Allan |
|
0.06 |
|
mg |
|
|
Trung bình 10 s (-40 °C ~ + 70 °C, nhiệt độ không đổi) |
|
0.4 |
|
mg |
||
|
Không thiên vị |
Phạm vi thiên vị bằng không |
|
2 |
|
mg |
|
|
Sự thay đổi của sự thiên vị bằng không trong toàn bộ phạm vi nhiệt độ, giá trị đỉnh đến đỉnh 1 |
|
4 |
|
mg |
||
|
Khả năng lặp lại các khởi động liên tiếp |
|
0.5 |
|
mg |
||
|
Khả năng lặp lại được bắt đầu hàng ngày |
|
0.8 |
|
mg |
||
|
Hệ số nhiệt độ không thiên vị |
|
0.05 |
0.1 |
mg/°C |
||
|
Parameter |
Điều kiện thử nghiệm |
Giá trị tối thiểu |
Giá trị điển hình |
Giá trị tối đa |
Đơn vị |
|
|
|
Nhân tố quy mô |
Độ chính xác của yếu tố quy mô |
|
0.5 |
|
% |
|
Không tuyến tính của yếu tố quy mô |
|
0.1 |
|
% FS |
||
|
Đi bộ ngẫu nhiên tốc độ |
|
|
0.029 |
|
m/s/ √hr |
|
|
Mật độ tiếng ồn |
|
|
0.025 |
|
mg/ √Hz |
|
|
Nghị quyết |
|
|
1.221×10-8 |
|
g/LSB |
|
|
Dải băng thông |
|
|
200 |
|
Hz |
|
|
Magnetometer |
Phạm vi từ trường |
Brg,xy |
|
±13 |
|
gauss |
|
Brg,z |
|
± 25 |
|
gauss |
||
|
Nghị quyết |
|
|
0.3 |
|
μT |
|
|
Độ chính xác hướng |
Thành phần địa từ ngang 30 μT, 25 °C |
|
± 2.5 |
|
deg |
|
|
Phạm vi đo động |
|
|
2.5 |
|
gauss |
|
|
Không thiên vị |
Môi trường không từ tính |
|
15 |
|
Ước |
|
|
Barometer |
Phạm vi đo động |
|
300 |
|
1100 |
mbar |
|
Không thiên vị |
|
|
4.5 |
|
mbar |
|
|
Giao diện truyền thông |
SPI một chiều |
Tỷ lệ Baud |
|
|
15 |
MHz |
|
Một chiều C A N |
Tỷ lệ Baud |
|
|
1 |
MHz |
|
|
Tần suất lấy mẫu |
SPI |
|
2460 |
2460 |
Hz |
|
|
Có thể |
|
200 |
|
|
||
|
Đặc điểm điện |
Điện áp |
|
3.0 |
3.3 |
3.6 |
V |
|
Tiêu thụ năng lượng |
|
|
|
1.5 |
W |
|
|
Ripple |
P-P |
|
|
100 |
mV |
|
|
Thời gian thanh toán |
Từ 0V đến 3. 3V |
|
|
80 |
ms |
|
|
Đặc điểm cấu trúc |
Kích thước |
|
|
47×44×14 |
|
mm |
|
Trọng lượng |
|
|
50 |
|
g |
|
|
Môi trường sử dụng |
Nhiệt độ hoạt động |
|
-40 |
|
70 |
°C |
|
Nhiệt độ lưu trữ |
|
-45 |
|
75 |
°C |
|
|
Vibration (sự rung động) |
|
|
20 ~ 2000Hz, |
|
|
|
|
Tác động |
|
|
1000g,0.5ms |
|
|
|
|
Độ tin cậy |
MTBF |
|
|
20000 |
|
h |
|
Thời gian làm việc liên tục |
|
|
120 |
|
h |
|
|
①: Tính toán độ lệch bằng không của toàn bộ quá trình thay đổi nhiệt độ, tốc độ thay đổi nhiệt độ là ≤ 1 °C/phút và phạm vi nhiệt độ là -40 °C ~ + 70 °C |
||||||
Sơ đồ phác thảo
