| Tên thương hiệu: | FIREPOWER |
| Số mẫu: | 16488HB |
| MOQ: | 1 |
| giá bán: | 600$ |
| Điều khoản thanh toán: | D/A, T/T. |
| Khả năng cung cấp: | 500/tháng |

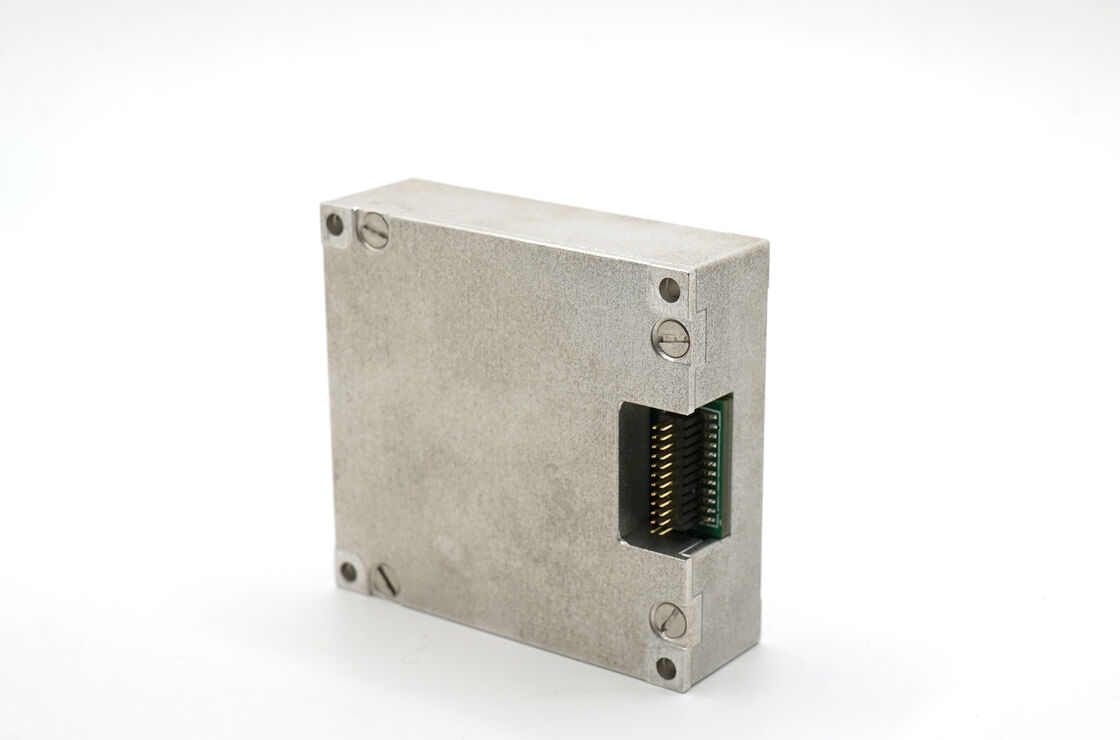

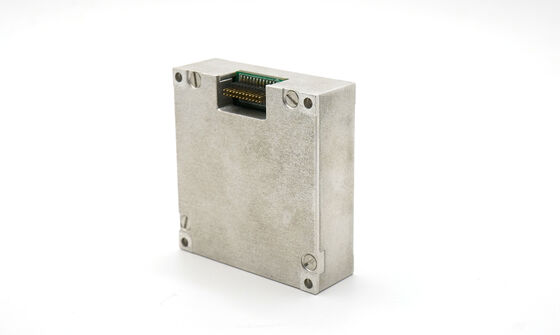

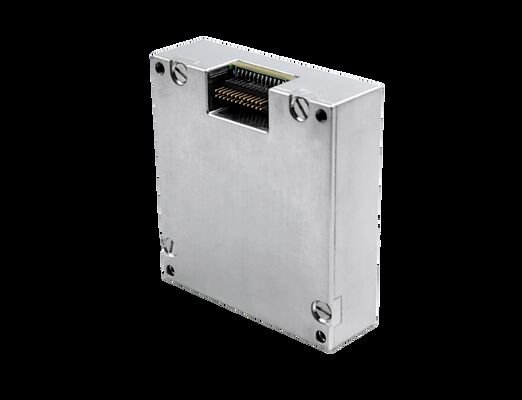

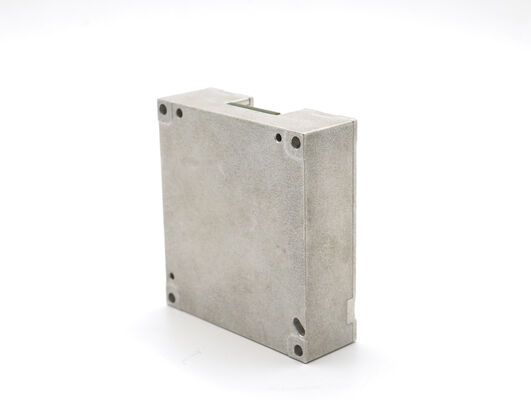

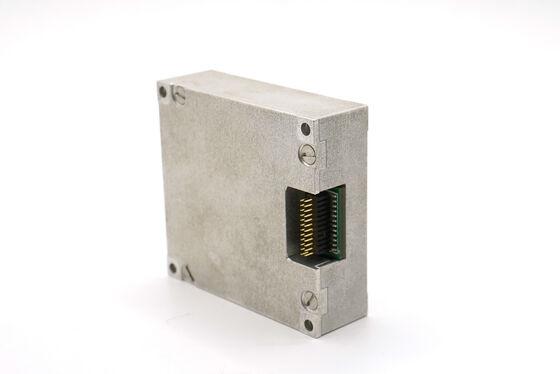

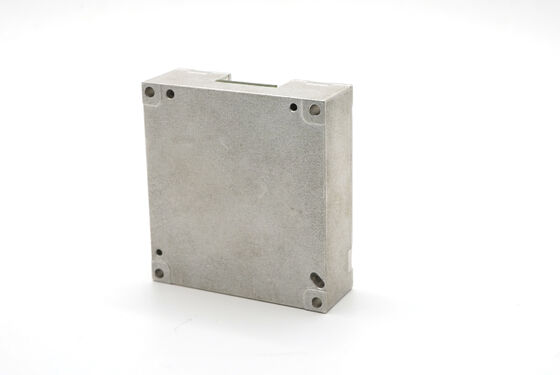

MEMS IMU 16488HB có độ tin cậy cao tích hợp gyroscope 3 trục, máy đo tốc độ, magnetometer và barometer để cảm biến chuyển động toàn diện.Đồng hồ tăng tốc 0.06mg) và chống rung động mạnh (20 ~ 2000Hz, 6.06G) và va chạm (1000G, 0.5ms) làm cho nó hoàn hảo cho các tàu sân bay không người lái và nhiệm vụ ổn định công nghiệp.
| Parameter | Điều kiện thử nghiệm | Giá trị tối thiểu | Giá trị điển hình | Giá trị tối đa | Đơn vị |
|---|---|---|---|---|---|
| Máy quay | |||||
| Phạm vi đo động | 500 | 2000 | °/s | ||
| Sự ổn định thiên vị bằng không | Sự khác biệt Allan, trục Z | 0.8 | °/h | ||
| Sự ổn định thiên vị bằng không | Sự khác biệt Allan, trục X và Y | 1.6 | °/h | ||
| Sự ổn định thiên vị bằng không | Trung bình 10s (-40 °C ~ + 70 °C, nhiệt độ không đổi), trục Z | 3 | °/h | ||
| Sự ổn định thiên vị bằng không | Trung bình 10s (-40 °C ~ + 70 °C, nhiệt độ không đổi), trục X và trục Y | 6 | °/h | ||
| Không thiên vị | Phạm vi thiên vị bằng không, trục Z | ± 0.07 | °/s | ||
| Không thiên vị | Phạm vi thiên vị bằng không, trục X và trục Y | ± 0.2 | °/s | ||
| Sự thay đổi thiên vị bằng không trong toàn bộ phạm vi nhiệt độ, trục Z | ± 0.02 | °/s | |||
| Sự thay đổi thiên vị bằng không trên nhiệt độ, trục X và Y | ± 0.06 | °/s | |||
| Khả năng lặp lại khởi động liên tiếp, trục Z | 0.002 | ||||
| Khả năng lặp lại bắt đầu liên tiếp, trục X và trục Y | 0.006 | ||||
| Khả năng lặp lại khởi động hàng ngày, trục Z | 0.003 | /s | |||
| Bắt đầu lặp lại mỗi ngày, trục X và trục Y | 0.009 | °/s | |||
| Hiệu ứng của gia tốc tuyến tính đối với thiên vị | 0.002 | °/s/g | |||
| Ảnh hưởng của rung động đối với sự thiên vị bằng không, thay đổi trước và sau rung động | 0.002 | °/s/g | |||
| Ảnh hưởng của rung động đối với sự thiên vị bằng không, thay đổi trước và trong rung động | 0.002 | °/s/g | |||
| Nhân tố quy mô | Độ chính xác yếu tố quy mô, trục Z | 0.3 | % | ||
| Nhân tố quy mô | Độ chính xác yếu tố thang đo, trục X và Y | 0.6 | % | ||
| Không tuyến tính của yếu tố quy mô, trục Z | 0.01 | % FS | |||
| Tính không tuyến tính của yếu tố quy mô, trục X và Y | 0.02 | % FS | |||
| Đi bộ ngẫu nhiên góc | 0.15 | °/√hr | |||
| Mật độ tiếng ồn | 0.001 | °/s/√Hz | |||
| Nghị quyết | 3.052×10−7 | /s/LSB | |||
| Dải băng thông | 200 | Hz | |||
| Đồng hồ tăng tốc | |||||
| Phạm vi đo động | 16 | 200 | g | ||
| Sự ổn định thiên vị bằng không | Sự khác biệt Allan | 0.06 | mg | ||
| Sự ổn định thiên vị bằng không | Trung bình 10s (-40 °C ~ + 70 °C, nhiệt độ không đổi) | 0.4 | mg | ||
| Không thiên vị | Phạm vi thiên vị bằng không | 2 | mg | ||
| Sự thay đổi của sự thiên vị bằng không trong toàn bộ phạm vi nhiệt độ, giá trị đỉnh đến đỉnh | 4 | mg | |||
| Khả năng lặp lại các khởi động liên tiếp | 0.5 | mg | |||
| Khả năng lặp lại được bắt đầu hàng ngày | 0.8 | mg | |||
| Hệ số nhiệt độ không thiên vị | 0.05 | 0.1 | mg/°C | ||
| Nhân tố quy mô | Độ chính xác của yếu tố quy mô | 0.5 | % | ||
| Không tuyến tính của yếu tố quy mô | 0.1 | % FS | |||
| Đi bộ ngẫu nhiên tốc độ | 0.029 | m/s/√hr | |||
| Mật độ tiếng ồn | 0.025 | mg/√Hz | |||
| Nghị quyết | 1.221×10−8 | g/LSB | |||
| Dải băng thông | 200 | Hz | |||
| Magnetometer | |||||
| Phạm vi từ trường | Brg,xy | ±13 | gauss | ||
| Phạm vi từ trường | Brg,z | ± 25 | gauss | ||
| Nghị quyết | 0.3 | μT | |||
| Độ chính xác hướng | Thành phần địa từ ngang 30μT, 25°C | ± 2.5 | deg | ||
| Phạm vi đo động | 2.5 | gauss | |||
| Không thiên vị | Môi trường không từ tính | 15 | Ước | ||
| Barometer | |||||
| Phạm vi đo động | 300 | 1100 | mbar | ||
| Không thiên vị | 4.5 | mbar | |||
| Giao diện truyền thông | |||||
| SPI một chiều | Tỷ lệ Baud | 15 | MHz | ||
| Một chiều có thể | Tỷ lệ Baud | 1 | MHz | ||
| Tần suất lấy mẫu | SPI | 2460 | 2460 | Hz | |
| Tần suất lấy mẫu | Có thể | 200 | |||
| Đặc điểm điện | |||||
| Điện áp | 3.0 | 3.3 | 3.6 | V | |
| Tiêu thụ năng lượng | 1.5 | W | |||
| Ripple | P-P | 100 | mV | ||
| Thời gian thanh toán | Từ 0V đến 3,3V | 80 | ms | ||
| Đặc điểm cấu trúc | |||||
| Kích thước | 47×44×14 | mm | |||
| Trọng lượng | 50 | g | |||
| Sử dụng môi trường | |||||
| Nhiệt độ hoạt động | -40 | 70 | °C | ||
| Nhiệt độ lưu trữ | -45 | 75 | °C | ||
| Vibration (sự rung động) | 20~2000Hz, 6,06g | ||||
| Tác động | 1000g, 0,5ms | ||||
| Độ tin cậy | |||||
| MTBF | 20000 | h | |||
| Thời gian làm việc liên tục | 120 | h | |||
